主厂房厂用电系统设备安装工程总结.docx

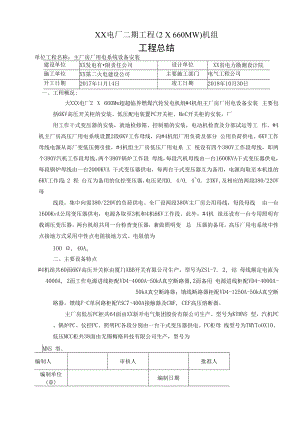

XX电厂二期工程(2 X 660MW)机组工程总结单位工程名称：主厂房厂用电系统设备安装建设单位XX发电有限责任公司设计单位XX省电力勘测设计院施工单位XX第二火电建设公司主要施工部门电气工程公司开工日期2017年口月14日竣工日期2018年10月30日一、工程概况:大XXX电厂2 X 660Mw超超临界燃煤汽轮发电机组#4机组主厂房厂用电设备安装 主要包括6KV高压开关柜的安装、低压配电装置PC开关柜、MeC开关柜的安装，厂用工作干式变压器的安装，就地检修箱、控制箱的安装，电动机检查及分部试运等工 作。#4机主厂房高压厂用电系统设置2段6KV工作母线，向#4机组厂用负荷及部分 公用负荷供电。6KV工作母线电源从高厂变低压侧引接，#4机组主厂房低压厂用电系 工 统设有四个380V工作段母线，即两个380V汽机工作段母线，两个380V锅炉工作段 母线，每段汽机母线由一台1600KVA干式变压器供电，每段锅炉母线由一台2000KVA 干式变压器供电，每两台干式变压器互为备用，电源均取至本机组的6KV工作段；2 程 台互为备用的仪控变压器，电压采用0. 4/0. 40. 23KV,及相应的两段380/22OV母线段，集中向需380/220V的负荷供电。全厂设两段380V主厂房公用母线，每段母线 由一台1600KvA公用变压器供电，电源各取至3机和4机6KV工作段。此外，#4机 组还设有一台专用照明有载调压变压器，两台机组共用一台检查变压器，兼做照明变 总 压器的备用。高压厂用电系统中性点接地方式采用中性点电阻接地方式。电阻值为IOO , 40Ao二、主要设备特点#4机组共60面6KV高压开关柜由厦门ABB开关有限公司生产，型号为ZS1-7. 2, 结 母线额定电流为4000A, 2面工作电源进线柜配VD4-4000A-50kA真空断路器,2面备用 电源进线柜配VD4-4000A-50kA真空断路器；饿线断路器柜配VD4-1250A-50kA真空断路器，馈线F-C单回路柜配VSC7-400A接触器及CMF, CEF高压熔断器。主厂房低压PC柜共64面由XX新开电气集团股份有限公司生产。型号为KYMNS 型，汽机PC、锅炉PC、仪控PC、照明PC各段分别由一台干式变压器供电。PC柜母 线型号为TMYToOXl0。低压MCC柜共38面由无锡梅格科技有限公司生产，型号为MNS 型。编制人审核人批准人编制单位 (章)编制日期XX电厂二期工程(2×660MW)机组工程总结建设单位XX发电有限责任公司设计单位XX省电力勘测设计院施工单位XX第二火电建设公司主要施工部门电气工程公司开工日期2017年11月15日竣工日期2018年05月21日工 程 总结干式变压器共7台由北海银河科技变压器有限公司生产。汽机变2台，型号 SCB10-1600/10；锅炉变 2 台，型号 SCBIO-2000/10；仪控变 2 台，型号 SClO-315/1、 照明变1台；型号SCZB10-50010o高压变频装置采用一拖二的方式运行，即一台变频、一台工频的方式运行。变频 设备的变压器柜、变频柜、控制柜、旁路柜等布置在主厂房零米的专用房间内。变频 器成套设备采用日本东芝-三菱产品，由北京中电天诚公司供货。三、开、竣工时间及大事记开工日期：2017年11月14日竣工日期：2018年10月30日6KV高压柜安装结束：2018年01月05日低压配电柜安装结束：2018年06月10 B厂用电受电：2018年7月15日分部试运开始：2018年07月31日168小时满负荷试运行结束：2018年12月10日四、施工情况及特点：1、该单位工程涉及到的分部工程、分项工程较多，施工工期长，给质量控制带 来难度也较大。2、分部试运工作从2018年07月31日-2018年10月30日大部分工作试运基 本结束，由于安装质量高，试运中没有造成一起设备质量事故。3、施工过程中采用了大量的新技术、新工艺在保证了安装质量的同时又提高了 安装进度。五、施工验评情况：本单位工程共5个分部工程、19个分项工程；分项工程质量评定合格率100%； 分部工程质量评定合格率100%；单位工程评定等级为优良。编制人审核人批准人编制单位 (章)编制日期续一单位工程名称：主厂房厂用电系统设备安装
