ZCL-1型自冲洗式水质过滤器使用说明书.docx

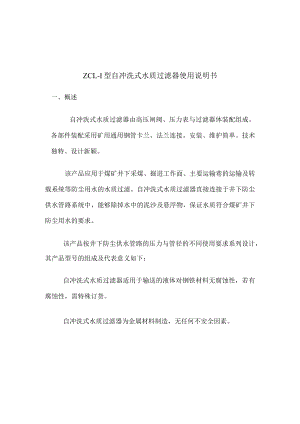

ZCL-I型自冲洗式水质过滤器使用说明书一、概述自冲洗式水质过滤器由高压闸阀、压力表与过滤器体装配组成。各部件装配采用矿用通用钢管卡兰、法兰连接。安装、维护简单。技术独特、设计新颖。该产品应用于煤矿井下采煤、掘进工作面、主要运输巷的运输及转载系统等防尘用水的水质过滤。自冲洗式水质过滤器直接连接于井下防尘供水管路系统中，能够除掉水中的泥沙及悬浮物，保证水质符合煤矿井下防尘用水的要求。该产品按井下防尘供水管路的压力与管径的不同使用要求系列设计，其产品型号的组成及代表意义如下：自冲洗式水质过滤器适用于输送的液体对钢铁材料无腐蚀性，若有腐蚀性，需特殊订货。自冲洗式水质过滤器为金属材料制造，无任何不安全因素。ZCL1X管径代号设计改进序号自冲洗式水质过滤器邹城市北华机电设备有限公司二、技术特征1 ,滤尘效率：90%-98%2,设计压力：10MPa3 .处理流量：系列型号4 .工作方式：长期联系工作5 .适用温度：0三、结构及工作原理按照煤矿安全规程规定，井下防尘用水均应过滤。自冲洗式水质过滤器直接安装在井下防尘供水管路中，防尘用水经高压闸阀进入水质过滤器体，水质过滤器体由无缝钢管筒体、不锈钢筛网及堵板等组成。水流中所含的泥沙、悬浮物等杂物，被不锈钢筛网阻留在筒体的进水腔内和筛网表面，当累积一定数量，使进水端与出水端压力2表指示数字不一致，说明阻碍了水流的通路，影响了防尘供水，应时关闭进水与出水闸阀，打开冲洗筛网管路的闸阀，对筛网进行自冲洗,并打开排放口闸阀放出杂物，报保证防尘供水管路的畅通和井下防尘用水的供给。1、压力表2、压力表座6、排放间阀7、出水桶阀3、进水闸阀4、钢管卡兰 5、过滤器体8、铜管接头四、安装，操作1、自冲洗式水质过滤器出厂前经检验合格，使用前，详细阅读使用说明书，对照说明书注意事项，检查整体是否完好，并对配用的闸阀和压力表按井下防尘供水管路的压力进行校正，符合要求方可安装。安装时注意自冲洗式水质过滤器的进水与出水方向，切勿倒置。2、打开进水阀与出水阀后，注意观察压力表指示数字，两端压力是否一致。然后，关闭进水与出水闸阀，打开冲洗筛网闸阀和排放闸阀，观察水流是否畅通。压力表应按规定期限及时校验。3五、运输、储存1、运输：签订合同时应注明运输方式及是否包装。汽车运输一般不需包装，运输过程中，应注意补得碰撞，损坏。2、储存及期限：按仓储管理的要求，放于通风、干燥、无腐蚀气体场所。启用时应进行检查合格。六、开箱及检查用户收货时，应该对随机技术文件、备品备件是否齐全；按使用说明书核对、检查外观质量及整体性能。七、其他1、订货时请注明选用产品规格型号，供水管路的压力及流量。2、请说明管路的连接方式。3、特殊规格、型号订货，以双方合同、技术协议约定、专门设
