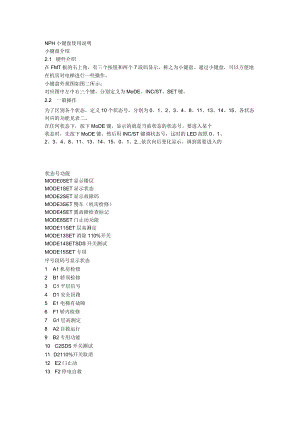

    NPH小键盘使用说明.docx

    NPH小键盘使用说明小键盘介绍2.1 硬件介绍在FMT板的右上角,有三个按钮和两个7段码显示,称之为小键盘。通过小键盘,可以方便地在机房对电梯进行一些操作。小键盘外观图如图二所示:对应图中左中右三个键,分别定义为MoDE、INC/ST、SET键。2.2 一般操作为了区别各个状态,定义10个状态号,分别为0、1、2、3、4、8、11、13、14、15。各状态对应的功能见表二。在任何状态下,按下MoDE键,显示的就是当前状态的状态号。要进入某个状态时,先按下MoDE键,然后用INC/ST键调状态号,这时的LED按照0、1、2、3、4、8、11、13、14、15、0、1、2.依次向后变化显示。调到需要进入的状态号功能MODE0SET显示楼层MODE1SET显示状态MODE2SET显示故障码MODE3SET慢车(机房检修)MODE4SET置故障检查标记MODE8SET门止动功能MODE11SET层高测定MODE13SET消除110%开关MODE14SETSDS开关测试MODE15SET专用序号段码号显示状态1 A1机房检修2 B1轿顶检修3 C1平层信号4 D1安全回路5 E1电梯有故障6 F1轿内检修7 G1层高测定8 A2自救运行9 B2专用功能10 C2SDS开关测试11 D2110%开关取消12 E2门止动13 F2停电自救14 G2消防状态号后,按下SET键即可进入该状态。2.3 各状态解释1) MODE0SET在该状态时,层楼位置和电梯运行状态交替显示。电梯运行状态,左边LED显示的是一些特殊的运行模式,参考表三的17项及图三定义的两个七段码。右边LED显示的是电梯的运行方式。另外,MODEOSET还对门止动、消除110%开关测试、SDS开关测试、专用等功能进行复位。2) MODE1SET显示电梯的14个状态,由表三及图三定义的七段码对应所示。3) MODE2SET故障码和故障排列位置交替显示。为避免两者显示混谕,将排列位置按A1A9,bb9,C0C9,dd2显示。用INe/ST键,可以对排列位置循环向后增加;用SET键,可以对排列位置循环向前减少。4) MODE3SET机房检修。按住INC/ST键,则检修上行,按住SET键,则检修下行。这时LED的显示同0状态时的显示。5) MODE4SET置故障检查标志。执行一次后,自动消除该功能。6) MODE8SET门止动功能。在快车状态下,进入该状态,门停止开关。这时显示的内容同0状态时的显示。要取消该功能时,可以进入Me)DEOSET,或者将电梯置于非正常服务状态,如检修等。7) MODE11SET层高测定功能。进入该状态后,并且电梯在最低层时,按住INC/ST键直到电梯关门起动,层高测定开始,显示同0状态。退出该状态时,取消层高测定功能。8) MODE13SET取消110%开关保护测试,快车状态下有效。显示的内容与。状态相同。电梯完成一次测试后自动取消该功能,要再进行一次取消110%开关测试,需要重新操作MoDEI3SET。可以用MODE0SET来取消该功能。9) MODE14SETSDS开关测试,快车状态有效。显示的内容与。状态相同。电梯完成一次测试后自动取消该功能,要再进行一次取消SDS开关测试,需要重新操作MODE14SETo可以用MODEOSET来取消该功能。10) MODE15SET专用功能,只在快车状态有效。显示的内容与0状态相同。输入层楼信号后,按住INC/ST或轿内关门按钮,可使电梯关门运行,功能与一般的专用功能一样。进入MoDEOSET可以取消专用功能。2.4 操作注意事项1) 在进入一个状态的同时,退出另一个的状态。当进入的是MoDEOSET状态时,则退出原来状态并取消原来功能。当进入的不是MODE0SET状态且电梯处于快车状态时,若原来是MoDE8SET状态(门止动)和MoDEl5SET状态(专用)时,则虽然退出前一状态,但保留前一状态的功能;若原来是MoDEI3SET状态(取消110%开关保护)和Me)DEl4SET(SDS开关测试)状态,要是退出前没有完成一次开关测试,则退出前一功能时保留原来功能(这时注意安全,请退出原来状态进入MoDEOSET状态来取消开关测试的功能),要是退出前已经完成了一次开关测试,则退出前一状态不保留功能。2) 任何时刻按下MoDE键时,显示的是当前的状态号。在按下MODE键后没有任何动作或者在按下MoDE键并用INC/ST键调节状态号而没有任何动作时,若原来是MODEO.1、2、3SET状态时,则延时10秒后,重新进入原来的状态。若原来是MC)DE4、8、11、13、14、15SET时,则延时10秒后,显示的内容与MoDEOSET状态时显示的一样。3) 同时按下三个按钮或者任意两个按钮,操作无效。4) 操作人员在完成一次小键盘操作后,一定要调回到MODE0SET状态才能离开。
