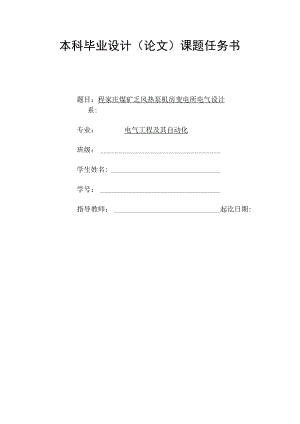

本科毕业设计（论文）课题任务书题目：程家庄煤矿乏风热泵机房变电所电气设计系:专业：电气工程及其自动化班级：学生姓名:学号：指导教师：起讫日期:毕业设计（论文）题目:程家庄煤矿乏风热泵机房变电所电气设计毕业设计（论文）要求及原始数据（资料）：1 .矿井概况程家庄井田位于忻州市西北方向约36km处，隶属沁水县郑庄镇、端氏镇管辖。井出境界为山西省国土资源厅批复后的划定矿区批复范围，即井田范围由6个拐点坐标圈定，井田面积117.9727km2.2 .电源变电所二回IOkV电源分别引自矿井UOkV变电所IOkV侧不同母线段，正常运行时，两回IOkV电源同时工作，当一回电源故障或检修时，另一回电源可保证全部用电负荷可靠运行。电源电缆采用YJV22-8.710kV3X70mm2°低压配电系统采用单母线分段接线方式，两台变压器同时工作，分列运行。变压器负荷率为43.8%,当一台变压器故障时，另一台可保证全部负荷。3 .负荷该变电所与热泵机房联建，担负热泵机房负荷用电，热泵机房安装10台热泵机组及其辅助设备，冬季运行10台，夏季运行4台。4 .气候统计本区属东亚季风区半湿润地区，大陆性气候显著，四季分明。夏季白天炎热,夜晚凉爽，早晚温差较大，雨水较多；冬季寒冷，雨雪稀少。夏季多东南风，冬季多西北风，最大风力10级。据沁水县气象局历年观察资料统计，当地年气温T8.737.4°C,平均10.2,年降雨量412.5891.2mm,年平均蒸发量为1584.78mm。雨季多集中于68月份。无霜期18Od左右，最大冻土深度43cm。设计要求：设计应在教师指导下独立完成，并满足相关的变电站规程、规范及国家能源政策，设计说明书字数不少于规定字数，并撰写300字左右的摘要，关键词35个；用AlJToCAD绘制图纸，最后附上参考文献目录和致谢。毕业设计（论文）主要内容：1 .负荷计算和无功功率补偿2 .变电所主变压器及主接线方案的选择3 .变电所位置和型式的选择4 .短路电流的计算5 .变电所一次设备的选择校验6 .变电所进出线的选择与校验7 .变电所二次回路方案的选择和继电保护的整定8 .变电所的防雷保护与接地装置的设计学生应交出的设计文件（论文）：1、程家庄煤矿乏风热泵机房变电所电气设计论文，包括以下内容:1）封面（按教务处制定地标准封面格式制作）2）原创性申明3）中文摘要（300字左右）、关键词4）英文摘要、关键词5）目录页（附件不统一编入）6）论文主体部分:引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2、图纸一份主要参考文献(资料)：1刘宝贵,叶鹏,马世海,发电厂变电所电气部分(第三版)M,2012.2葆宗霖.1OkV变电所设计与研究J.科技与创新,2019(11):1447453杜芳.浅析IOKV变配电所主要一次、二次电气设备的选择J.冶金管理，2019(03):60+84.4白杨杨.新建西尔根66kV变电站设计D.长春工业大学，2019.DOI:10.27805/ki.gccgy.2019.000026.5卞于奎,苟千里,谢利群,邹贵胜,来文江.IOkV变电所及低压配电系统设计探讨JL电气传动自动化,2022,44(05):37-43+22.6杨立宏.关于10kV变电所设计实例分析J.科技资讯，2020,18(36):38-40+71.D0I:10.16661/ki.1672-3791.2005-5042-4010.7宋颖.变电所设计的关键问题分析J.全面腐蚀控制，2020,34(10):89-91.DOI:10.13726/ki.ll-2706/tq.2020.10.089.03.8杨红霞.变电站一次系统的电气主接线设计J.集成电路应用,2022,39(05):102-103.D0I:10.19339/j.issn.1674-2583.2022.05.038.9浅析火力发电厂电气主接线设计要点与改进方法J.黎远思.企业技术开发.2016(25)10变电站电气主接线设计及主变压器的选择J.周田田.科技风.2020(08)11变电站一次系统电气主接线设计方案分析J.陈赛男.科技创新与应用.2020(03)12罗阳森.阳江职业技术学院教学楼变电所设计及实现D.广东工业大学，2020.DOI:10.27029/ki.ggdgu.2020.001874.13张英男.客运专线牵引变电所的电气系统设计D.华东交通大学,2019.DOI:10.27147/ki.ghdju.2019.000319.14王成明.变电站电气一次设计优化策略J.中国设备工程，2020(10):187-188指导教师签字.教研室主任审查签字.系负责人批准签字.年月日年月日年月日瓦斯抽采泵站100.4kV变电所序号负荷名称电压(kV)设备功率(kW)设备数量设备容量(kW)需用系数costg最大负荷最大负荷利用小时年耗电量(x10kW-h)备注有功(kW)无功(kvar)视在(kVA)全部工作全部工作1乏风热泵机房0.380.750.801#生活热水循环泵1111#补水泵1511#控制电源521#单生宿舍热水供水泵1511#联建淋浴热水供水泵7.511#联建池浴热水供水泵111空调热循环泵3764热水泵246102#联建淋浴热水供水泵11212#生活热水循环泵7.512#补水泵1112#控制电源522#单生宿舍热水供水泵1512#联建池浴热水供水泵7.513#联建淋浴热水供水泵111囱帐上F黎修日2町器混I4-Z取代淤K44.率MH*为筹N国帐上F
