气焊基础知识.ppt

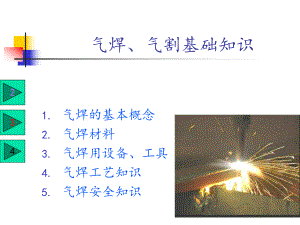

气焊、气割基础知识1.气焊的基本概念2.气焊材料3.气焊用设备、工具4.气焊工艺知识5.气焊安全知识324气焊、气割基础知识氧气乙炔焊丝焊剂气焊、气割基础知识n（1）氧气 氧气是很好的助燃气体，常态气体，一定的低温和压力下可以变成液体和固体。 氧气和物质发生化学反应形成氧化反应。氧化反应速度不同外观表现特征有所不同，速度越快反应越剧烈外观表现也剧烈。 燃烧、爆炸是典型的快速氧化反应。充分认识氧气的危险性 氧化反应速度与反应系的温度、压力、氧气浓度成正比。n自燃没有火源作用发生的燃烧现象。气焊、气割基础知识n(2) 乙炔乙炔是一种可燃气体，由电石与水反应生成。乙炔气体无色、通常由于含杂质有特殊臭味、有毒。乙炔能大量溶解于丙酮液体（1:23）n乙炔的化学性质乙炔本身易分解并放热导致爆炸。乙炔与空气和氧气混合在很宽的浓度范围遇火即爆炸。乙炔与铜、银反应生成极易爆炸的物质乙炔铜、乙炔银。乙炔与氯反应生成爆炸性物质。气焊、气割基础知识n（3 3）焊丝）焊丝 焊丝是气焊过程中使用的填充材料，大多数情焊丝是气焊过程中使用的填充材料，大多数情况下它是焊缝的主要组成部分。况下它是焊缝的主要组成部分。 因此，焊丝的化学成分和机械性能必须满足焊因此，焊丝的化学成分和机械性能必须满足焊接工件的要求。接工件的要求。 n 常见焊丝种类：结构钢焊丝、不锈钢焊丝、铸常见焊丝种类：结构钢焊丝、不锈钢焊丝、铸铁焊丝、铜焊丝、铝焊丝。铁焊丝、铜焊丝、铝焊丝。 有时可用低碳钢电焊条祛除药皮后的焊芯作为有时可用低碳钢电焊条祛除药皮后的焊芯作为焊丝。焊丝。 对于化学成分、机械性能等有严格要求的工件对于化学成分、机械性能等有严格要求的工件则必须选用与之相适应的焊丝牌号。则必须选用与之相适应的焊丝牌号。气焊、气割基础知识n(4) (4) 焊粉（又叫焊剂）焊粉（又叫焊剂） 焊粉是一种化学药剂。 焊剂的作用形成熔渣覆盖在熔池表面起保护作用、与材料焊丝表面的氧化物发应生成其它物质改善焊接性能。n常用焊剂的种类不锈钢焊剂剂101。铸铁焊剂剂201。铜及铜合金焊剂剂301。铝及铝合金焊剂剂401 。气焊、气割基础知识n气焊、气割基础知识n(1) 氧气瓶 氧气瓶是用来存贮氧气的高压容器，以方便使用和运输。工作压力为15兆帕。 是经加热冲压拔伸收口而成的整体式容器。 顶部装有瓶阀。 外表是天蓝色的，字体是黑色的。 试验压力是工作压力的1.5倍。使用注意点： 严禁强烈碰撞、严禁在太阳底下曝晒、严禁沾染油类、正确解冻、要留余压、定期检验。气焊、气割基础知识n(2) 乙炔瓶 乙炔瓶是用来存贮乙炔的压力容器，以方便使用和运输。工作压力为1.51.5兆帕。 是焊接成的容器。 顶部装有瓶阀。 外表是白色的，字体是红色的。 瓶内装有浸满丙酮液体的多孔性填料。使用注意点： 直立放置使用、瓶温不得超过40度、严禁泄漏、正确解冻、要留余压、定期检验。气焊、气割基础知识n(3) 减压器 用于实现降低气体压力的机械装置。包括氧气减压器和乙炔减压器。 减压器实现了减压和稳压两种作用。气焊、气割基础知识n(4) 回火防止器 回火是一种气体火焰沿着气体管道向气瓶方向逆向燃烧的现象。 回火的严重后果引起气瓶的爆炸引发气体库的爆炸。 回火防止器原理“火焰传播与孔径有关”的理论。 回火的原因气体速度变小。气焊、气割基础知识n(5) 气体胶管 传输气体的橡胶管；由于承受压力不同和区别使用，氧气管和乙炔管分别使用不同的颜色。胶管安全使用注意事项：n1. 新的胶管必须先用压缩空气吹洗，以除去内部的滑石粉和灰屑,装接胶管时允许用水润滑，严禁用油润滑。n2.氧气和乙炔胶管不能互相代用或混用,经常检查胶管是否有泄漏。 。n3. 胶管不要挂在有明火或火花的设备、管道或电缆线上，距离热源不小于1m。氧气胶管插接在接头上要牢靠n4. 如果回火时进入氧气胶管，则此胶管不能继续使用 .气焊、气割基础知识n(6) 焊炬 气焊时用于控制气体混合比、流量及火焰并进行焊接的工具，称为焊炬。 焊炬常用型号：H01-06n焊炬有两个控制阀：n氧气阀调节火焰的种类。乙炔阀调节火焰的大小。气焊、气割基础知识n(7) 割炬 将可燃气与氧气以一定比例混合并以一定速度喷出形成预热火焰，且在火焰中心喷射切割纯氧进行气割的工具，称为割炬。 n割炬常用型号：G01-30 除了和焊炬相同的两个控制阀之外，多了一条管和一个控制阀切割氧控制阀。气焊、气割基础知识1.火焰种类（1）碳化焰乙炔燃烧不充分的火焰（2）中性焰乙炔刚好充分燃烧的火焰（3）氧化焰氧气过于充足的火焰2.气体使用压力 （1）氧气使用压力氧气减压器输出压力（2）乙炔使用压力乙炔减压器输出压力3.焊割嘴倾角焊嘴割嘴与工件表面的角度气焊、气割基础知识内焰外焰焰心焰心焰心内焰内焰碳化焰中性焰氧化焰火焰特别长，略带黑烟或有明显的三层内焰和焰心接近，火焰比碳化焰缩短内焰进一步缩短，焰心开始发白，声音比较大，整个火焰都缩短外焰外焰三种火焰电焊基础知识安全的基本概念安全的基本概念（1）无危则安（2）无损则全人们在实践活动中，没有出现危险、造成伤害或损失就叫安全。 电焊基础知识安全的平等特性安全的平等特性安全问题前面人人平等没有贫富贵贱之分安全第一的概念安全第一的概念 安全工作是一切工作的基础和最终目的的回归实现安全的基本措施实现安全的基本措施强制管理（国际、国家专门管理机构机构和管理制度）（海上安全有国际海事组织）制度）（海上安全有国际海事组织）强化教育、实践、形成意识（强制培训、考证培训）电焊基础知识安全教育的三个层面安全教育的三个层面（1）安全思想认识知道危险、引起重视（2）安全技术知识预防和准备措施、应急措施（3）安全生产意识思维习惯 电焊基础知识气焊气割主要安全事故类型气焊气割主要安全事故类型（1）火灾作业火源引起、氧气浓度引起（2）爆炸作业现场危险物引起、作业容器密闭带压 引起、可燃气体泄漏引起（3）气体中毒氧气或乙炔泄漏引起、燃烧释放气体引起 电焊基础知识气焊气割基本安全措施气焊气割基本安全措施（1）作业现场清理准备工作、灭火器材协助人员配备（2）严禁使用压缩氧气替代压缩空气（3）密封带压容器严禁进行焊割（4）通风不良的舱室工作，严防气体泄漏；下班要将焊炬或割炬取出舱外，要关闭气体总阀。 （5）注意舱室通风和采用间断作业和有人陪同作业的措施 电焊基础知识气焊气割一般常规气焊气割一般常规（1）安全距离（2）避免气瓶承受高温、碰撞（3）乙炔气瓶必须竖直使用（4）气瓶要定期检验 电焊基础知识(1) 燃烧条件: 可燃物+助燃物+着火源 （2）爆炸条件瞬间释放大量能量造成对周围空气的挤压,形成压力的传递,冲击波. 物理爆炸 :高压容器破裂.化学爆炸:瞬间完成化学反应释放能量.燃烧爆炸条件燃烧爆炸条件: : 可燃物可燃物+ +助燃物助燃物+ +着火源着火源经过预混合并达到爆炸所需的浓度!电焊基础知识（3）焊接火灾爆炸的主要原因焊接含有液体的密封容器；不熟悉环境，没有做好准备工作（可燃物的清除、测爆等等）；不注意火花飞溅的范围：没有准备灭火器材；没有灭火知识、技术；不注意可燃物的特性和泄漏；电焊基础知识（4）预防火灾、爆炸的基本措施 不焊接密封容器：焊接前做好充分的准备工作；对装过易燃物的容器，要彻底清洗、测爆、打开孔盖；严防易燃物泄漏，危险区不能动火。十不焊割10不焊割10不焊割10不焊割10不焊割10不焊割
