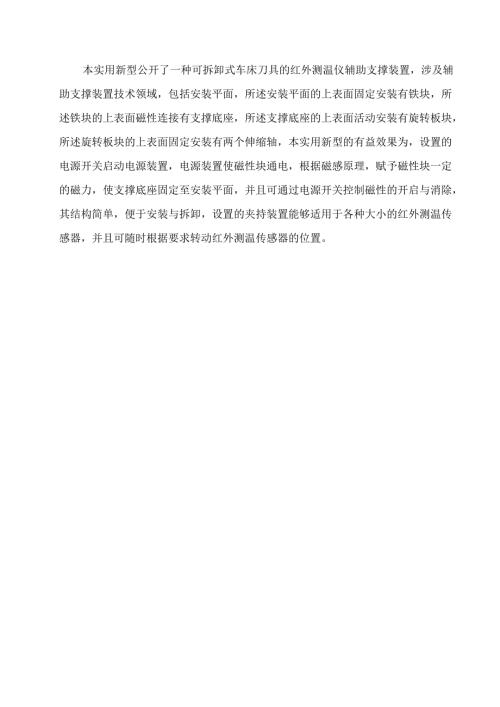

本实用新型公开了一种可拆卸式车床刀具的红外测温仪辅助支撑装置，涉及辅助支撑装置技术领域，包括安装平面，所述安装平面的上表面固定安装有铁块，所述铁块的上表面磁性连接有支撑底座，所述支撑底座的上表面活动安装有旋转板块，所述旋转板块的上表面固定安装有两个伸缩轴，本实用新型的有益效果为，设置的电源开关启动电源装置，电源装置使磁性块通电，根据磁感原理，赋予磁性块一定的磁力，使支撑底座固定至安装平面，并且可通过电源开关控制磁性的开启与消除，其结构简单，便于安装与拆卸，设置的夹持装置能够适用于各种大小的红外测温传感器，并且可随时根据要求转动红外测温传感器的位置。摘要附图71 .一种可拆卸式车床刀具的红外测温仪辅助支撑装置，包括安装平面（1）,其特征在于：所述安装平面（1）的上表面固定安装有铁块（2）,所述铁块（2）的上表面磁性连接有支撑底座（3）,所述支撑底座（3）的上表面活动安装有旋转板块（4）,所述旋转板块（4）的上表面固定安装有两个伸缩轴（5）,两个所述伸缩轴（5）的内侧表面嵌设安装有夹持装置（6）,所述夹持装置（6）的内部嵌设安装有红外测温传感器（7）。2 .根据权利要求1所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述支撑底座（3）的内部固定安装有电源装置（301）,所述支撑底座（3）的侧表面固定安装有电源开关（302）,所述支撑底座（3）的内部位于电源装置（301）的侧表面固定连接有一号连接导线（303）,所述支撑底座（3）的内部靠近下表面位置固定安装有磁性块（304）,所述磁性块（304）的外侧表面固定安装有缠绕铜丝（305）,所述缠绕铜丝（305）的一端固定连接有二号连接导线（306）,所述支撑底座（3）的内部靠近上表面位置固定安装有一号轴承（307）。3 .根据权利要求2所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述一号连接导线（303）与电源开关（302）固定连接，所述二号连接导线（306）与电源装置（301）固定连接。4 .根据权利要求2所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述旋转板块（4）通过一号轴承（307）与支撑底座（3）转动连接。5 .根据权利要求1所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述伸缩轴（5）的外侧表面活动安装有锁紧螺钉（501）,所述伸缩轴（5）的内部固定安装有二号轴承（502）。6 .根据权利要求5所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述夹持装置（6）包括装置外壳（601）、凸起板块（602）、橡胶垫片（603）和限位螺钉（604）,所述装置外壳（601）的外侧表面固定安装有凸起板块（602）,所述装置外壳（601）的内侧靠近底部位置固定安装有橡胶垫片（603）,所述装置外壳（601）的上表面螺纹连接有限位螺钉（604）o7 .根据权利要求6所述的一种可拆卸式车床刀具的红外测温仪辅助支撑装置，其特征在于：所述凸起板块（602）通过二号轴承（502）与伸缩轴（5）转动连接。一种可拆卸式车床刀具的红外测温仪辅助支撑装置技术领域本实用新型涉及辅助支撑装置技术领域，具体为一种可拆卸式车床刀具的红外测温仪辅助支撑装置。背景技术随着红外温度检测技术的发展，国内外研究人员开始利用红外热辐射法进行非接触式检测刀具或者工件的表面切削温度，该方法利用红外传感器聚焦于刀具表面的固定位置，然后通过刀具表面的辐射强度检测刀具表面的切削温度，由传热学原理可知，刀具切削区温度的变化会造成刀具表面的切削温度的变化，从而可以通过试验测量刀具表面的切削温度的变化来间接识别刀具的状态，因此需要一种辅助装置来支撑测温装置对车床刀具表面的温度进行检测，现有的红外测温仪辅助支撑装置不便于拆卸与安装，并且不便于转动，自由度较差，导致测温效果不准确。实用新型内容针对现有技术的不足，本实用新型提供了一种可拆卸式车床刀具的红外测温仪辅助支撑装置，解决了上述背景技术中提出的问题。为实现以上目的，本实用新型通过以下技术方案予以实现：一种可拆卸式车床刀具的红外测温仪辅助支撑装置，包括安装平面，所述安装平面的上表面固定安装有铁块，所述铁块的上表面磁性连接有支撑底座，所述支撑底座的上表面活动安装有旋转板块，所述旋转板块的上表面固定安装有两个伸缩轴，两个所述伸缩轴的内侧表面嵌设安装有夹持装置，所述夹持装置的内部嵌设安装有红外测温传感器。优选的，所述支撑底座的内部固定安装有电源装置，所述支撑底座的侧表面固定安装有电源开关，所述支撑底座的内部位于电源装置的侧表面固定连接有一号连接导线，所述支撑底座的内部靠近下表面位置固定安装有磁性块，所述磁性块的外侧表面固定安装有缠绕铜丝，所述缠绕铜丝的一端固定连接有二号连接导线，所述支撑底座的内部靠近上表面位置固定安装有一号轴承。优选的，所述一号连接导线与电源开关固定连接，所述二号连接导线与电源装置固定连接。优选的，所述旋转板块通过一号轴承与支撑底座转动连接。优选的，所述伸缩轴的外侧表面活动安装有锁紧螺钉，所述伸缩轴的内部固定安装有二号轴承。优选的，所述夹持装置包括装置外壳、凸起板块、橡胶垫片和限位螺钉，所述装置外壳的外侧表面固定安装有凸起板块，所述装置外壳的内侧靠近底部位置固定安装有橡胶垫片，所述装置外壳的上表面螺纹连接有限位螺钉。优选的，所述凸起板块通过二号轴承与伸缩轴转动连接。本实用新型提供了一种可拆卸式车床刀具的红外测温仪辅助支撑装置，具备以下有益效果：1、该可拆卸式车床刀具的红外测温仪辅助支撑装置，通过设置的电源开关启动电源装置，电源装置通过二号连接导线与缠绕铜丝电性连接，使磁性块通电，根据磁感原理，赋予磁性块一定的磁力，使支撑底座固定至安装平面，并且可通过电源开关控制磁性的开启与消除，其结构简单，便于安装与拆卸。2、该可拆卸式车床刀具的红外测温仪辅助支撑装置，通过设置的夹持装置能够适用于各种大小的红外测温传感器，限位螺钉能够将红外测温传感器固定至夹持装置内部，通过旋转板块与支撑底座的转动连接作用下，红外测温传感器能够左右转动，并且通过凸起板块与伸缩轴的转动连接作用下，红外测温传感器能够上下转动，可随时根据要求转动红外测温传感器的位置，能够很直观的检测出车床工作时刀具的温度，同时根据此时的温度控制切削速度，解决了随时掌握刀具表面温度和提高被加工件质量的问题。附图说明图1为本实用新型的剖视图；图2为本实用新型的磁性块视图；图3为本实用新型的侧视图；图4为本实用新型夹持装置和红外测温传感器剖视图。图中：1、安装平面；2、铁块；3、支撑底座；301、电源装置；302、电源开关；303、一号连接导线；304、磁性块；305、缠绕铜丝；306、二号连接导线；307、一号轴承；4、旋转板块；5、伸缩轴；501、锁紧螺钉；502、二号轴承；6、夹持装置；601、装置外壳；602、凸起板块；603、橡胶垫片；604、限位螺钉；7、红外测温传感器。具体实施方式下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。请参阅图1至图4,本实用新型提供一种技术方案：一种可拆卸式车床刀具的红外测温仪辅助支撑装置，包括安装平面L安装平面1的上表面固定安装有铁块2,铁块2的上表面磁性连接有支撑底座3,支撑底座3的内部固定安装有电源装置301,支撑底座3的侧表面固定安装有电源开关302,支撑底座3的内部位于电源装置301的侧表面固定连接有一号连接导线303,支撑底座3的内部靠近下表面位置固定安装有磁性块304,磁性块304的外侧表面固定安装有缠绕铜丝305,缠绕铜丝305的一端固定连接有二号连接导线306,一号连接导线303与电源开关302固定连接，二号连接导线306与电源装置301固定连接，通过电源开关302启动电源装置301,电源装置301通过二号连接导线306与缠绕铜丝305电性连接，使磁性块304通电，根据磁感原理，赋予磁性块304一定的磁力，使支撑底座3固定至安装平面1,并且可通过电源开关302控制磁性的开启与消除，其结构简单，便于安装与拆卸，支撑底座3的内部靠近上表面位置固定安装有一号轴承307,支撑底座3的上表面活动安装有旋转板块4,旋转板块4通过一号轴承307与支撑底座3转动连接,旋转板块4的上表面固定安装有两个伸缩轴5,伸缩轴5的外侧表面活动安装有锁紧螺钉501,伸缩轴5的内部固定安装有二号轴承502,两个伸缩轴5的内侧表面嵌设安装有夹持装置6,夹持装置6包括装置外壳601、凸起板块602、橡胶垫片603和限位螺钉604,装置外壳601的外侧表面固定安装有凸起板块602,装置外壳601的内侧靠近底部位置固定安装有橡胶垫片603,装置外壳601的上表面螺纹连接有限位螺钉604,凸起板块602通过二号轴承502与伸缩轴5转动连接，夹持装置6的内部嵌设安装有红外测温传感器7。综上所述，该可拆卸式车床刀具的红外测温仪辅助支撑装置，使用时，首先将该装置放置在安装平面1上，使支撑底座3与铁块2相接触，接着打开电源开关302启动电源装置301,电源装置301通过二号连接导线306与缠绕铜丝305电性连接，使磁性块304通电，根据磁感原理，赋予磁性块304一定的磁力，使支撑底座3固定至安装平面1,并且可通过电源开关302控制磁性的开启与消除，其结构简单，便于安装与拆卸，然后将红外测温传感器7放置到夹持装置6内部并与橡胶垫片603接触，接着使用限位螺钉604将其固定至夹持装置6内部，该夹持装置6能够适用于各种大小的红外测温传感器7,通过旋转板块4与支撑底座3的转动连接作用下，红外测温传感器7能够左右转动，并且通过凸起板块602与伸缩轴5的转动连接作用下，红外测温传感器7能够上下转动，可随时根据要求转动红外测温传感器7的位置。以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。图1图2图3
