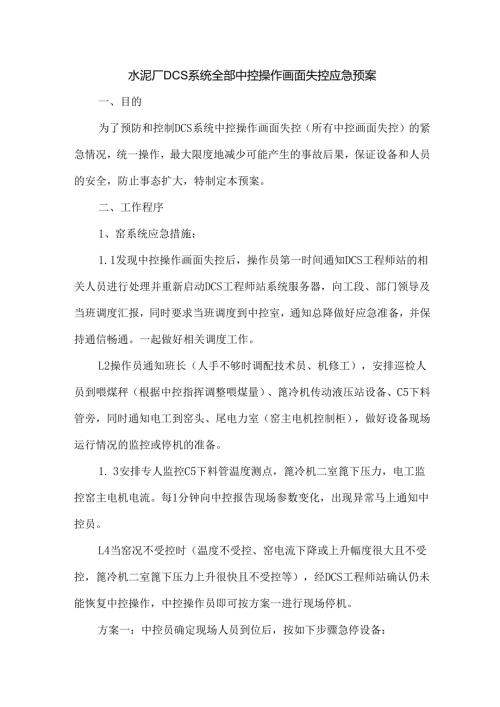

水泥厂DCS系统全部中控操作画面失控应急预案一、目的为了预防和控制DCS系统中控操作画面失控（所有中控画面失控）的紧急情况，统一操作，最大限度地减少可能产生的事故后果，保证设备和人员的安全，防止事态扩大，特制定本预案。二、工作程序1、窑系统应急措施：1.1发现中控操作画面失控后，操作员第一时间通知DCS工程师站的相关人员进行处理并重新启动DCS工程师站系统服务器，向工段、部门领导及当班调度汇报，同时要求当班调度到中控室，通知总降做好应急准备，并保持通信畅通。一起做好相关调度工作。L2操作员通知班长（人手不够时调配技术员、机修工），安排巡检人员到喂煤秤（根据中控指挥调整喂煤量）、篦冷机传动液压站设备、C5下料管旁，同时通知电工到窑头、尾电力室（窑主电机控制柜），做好设备现场运行情况的监控或停机的准备。1. 3安排专人监控C5下料管温度测点，篦冷机二室篦下压力，电工监控窑主电机电流。每1分钟向中控报告现场参数变化，出现异常马上通知中控员。L4当窑况不受控时（温度不受控、窑电流下降或上升幅度很大且不受控，篦冷机二室篦下压力上升很快且不受控等），经DCS工程师站确认仍未能恢复中控操作，中控操作员即可按方案一进行现场停机。方案一：中控员确定现场人员到位后，按如下步骤急停设备：第一步：停生料喂料、停均化库底两台罗茨风机，同时停窑尾喂煤。第二步：3分钟后停窑主电机，开辅传，头煤减至2吨/时。第三步：停止篦冷机3-6室的风机，紧接着停高温风机、窑尾废气风机，开高温风机辅传。（现场确认点火烟囱全开）第四步：料推空后停篦冷机，按顺序操作停窑头排风机、篦冷机其他风机等。第五步：视情况停其它附属设备。若方案一没能把设备及时停下，中控员可启动方案二。方案二：中控员请示当班调度，由调度通知总降值班人员同时停窑头、窑尾电力室的电。所有设备停下来后，尽快恢复供电，开窑辅传、窑头一次风机、高温风机慢转、预热器顶部入窑斜槽风机及篦冷机一室风机等。2、煤磨系统应急措施：2. 1发现中控操作画面失控后，操作员第一时间通知DCS工程师站的相关人员进行处理并重新启动DCS工程师站系统服务器，向工段、部门领导及当班调度汇报，同时要求当班调度到中控室，通知总降做好应急准备，并保持通信畅通。一起做好相关调度工作。3. 2操作员通知班长，安排巡检人员监控出磨温度（根据中控指挥调入磨冷风阀和热风阀）；根据需要调整煤粉仓气动阀。做好设备现场运行情况的监控或停机的准备。2. 3安排专人监控出磨温度测点。每1分钟向中控报告现场参数变化。出现异常马上通知中控员。2. 4当温度不受控，经DCS工程师站确认仍未能恢复中控操作，中控操作员即可按方案一进行现场停机。方案一：中控员确定现场人员到位后，按如下步骤急停设备：第一步：打开冷风阀、关闭热风阀。第二步：煤磨停止喂煤（停皮带称）。第三步：停磨。第四步：视情况停其它附属设备。3、原料系统就急措施3. 1发现中控操作画面失控后，操作员第一时间通知DCS工程师站的相关人员进行处理并重新启动DCS工程师站系统服务器，向工段、部门领导及当班调度汇报，同时要求当班调度到中控室，通知总降做好应急准备，并保持通信畅通。一起做好相关调度工作。3. 2与窑操作员取得联系后，首先停下调配站的所有板喂机和皮带秤，停止原材料的配料与喂料。3. 3将入磨皮带机从调配站至入磨三通阀依次逐步停下。3. 4待入磨皮带机停下后二分钟左右，停下立磨主电机和立磨液压系统。3. 5立磨停下后，把入增湿塔的进口阀门全部打开，入磨热风阀全部关闭，入磨冷风阀全部打开，进袋收尘阀门全部打开，窑尾废气风机开至33HZ。（程序自动控制）3.6立磨停下2分钟后，现场停下循环风机主电机；根据实际情况，依次停下外循环系统和其它辅助设备。3.7增湿塔变频电机自动开启，频率给定20HZ,同时巡检工观察其回灰情况，确定回灰料是否打外排。3.8如停窑时，就现场停下增湿塔的喷水水泵。
