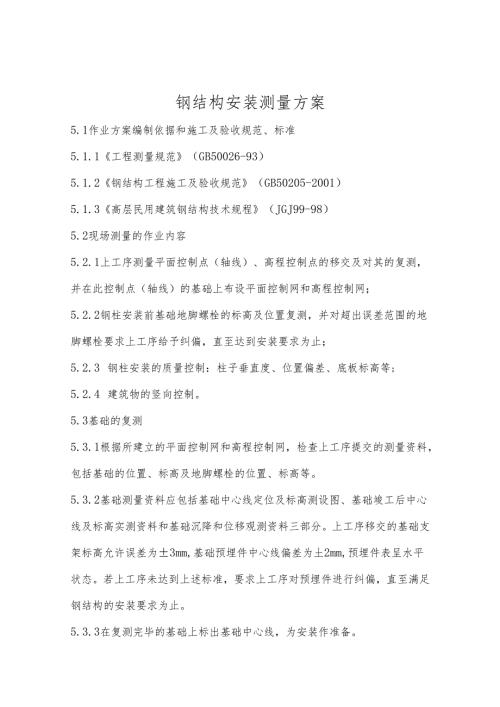

钢结构安装测量方案.docx
钢结构安装测量方案5.1作业方案编制依据和施工及验收规范、标准5.1.1工程测量规范（GB50026-93）5.1.2钢结构工程施工及验收规范（GB50205-2001）5.1.3高层民用建筑钢结构技术规程（JGJ99-98）5.2现场测量的作业内容5.2.1上工序测量平面控制点（轴线）、高程控制点的移交及对其的复测，并在此控制点（轴线）的基础上布设平面控制网和高程控制网；5.2.2钢柱安装前基础地脚螺栓的标高及位置复测，并对超出误差范围的地脚螺栓要求上工序给予纠偏，直至达到安装要求为止；5.2.3 钢柱安装的质量控制：柱子垂直度、位置偏差、底板标高等;5.2.4 建筑物的竖向控制。5.3基础的复测5.3.1根据所建立的平面控制网和高程控制网，检查上工序提交的测量资料，包括基础的位置、标高及地脚螺栓的位置、标高等。5.3.2基础测量资料应包括基础中心线定位及标高测设图、基础竣工后中心线及标高实测资料和基础沉降和位移观测资料三部分。上工序移交的基础支架标高允许误差为±3mm,基础预埋件中心线偏差为土2mm,预埋件表呈水平状态。若上工序未达到上述标准，要求上工序对预埋件进行纠偏，直至满足钢结构的安装要求为止。5.3.3在复测完毕的基础上标出基础中心线，为安装作准备。5.4.1土建将高程控制点引测到楼层面。5.4.2楼层面应有三个以上的高程点，结构安装时采用水准仪测设标高，以便相互之间校核。5.4.3高层民用建筑钢结构技术规程中规定：柱在安装校正时,水平偏差应校正到“表-2”的规定以内，垂直偏差应达到±0.000。5.4.4高层民用建筑钢结构技术规程中规定：建筑物的整体垂直度允许误差应小于等于50mmo5.4.5高层建筑物柱子垂直度的校正方法，分别在柱子两个互相垂直的侧面安置经纬仪。项目允许误差(MM)每层3总lH30m530mH60m105.4.6在钢结构的柱子垂直度的校正过程中，应考虑日照等温度变化引起的热影响对柱子垂直度造成的影响。5.4.7在施工中，仪器安置在施工层的下面时，施测时要注意对仪器的安全采取保护措施，防止落物击伤，并经常对光束的竖直方向进行检校。观测时间最好选在阴天又无风的时候，以保证精度。5.5质量保证措施5.5.1测量仪器配置保证所有的测量器具和测量仪器，按照IS09002标准体系的要求，经过国家技术监督局授权的计量检定单位进行检定、校准，并在有效使用期限以内使用。根据本工程的施工特点及工程工期，需按要求配置“表-4”所列的测量仪器（器具）作为我公司结构施工和吊装的硬件保证。表-4序号名称型号数量备注1水准仪WILD-NA21台2经纬仪J22台3拉力计KL-IO型4把4钢卷尺50m2把5钢卷尺30m2把6水平尺400mm4把5.5.2测量人员基本准则为了及时准确地做好施工测量工作，测量人员在工作中应遵循以下基本准则：（1）认真学习并执行国家法令、政策与规范，明确为工程服务，对按图施工和工程进度负责的工作目的。（2）遵守先整体后局部、高精度控制低精度的工作程度。即先测设场地整体的平面和标高控制网，再以控制网为依据进行各局部建筑物的定位、放线和抄平。（3）要严格审核原始依据（设计图纸、文件、测量起始点位、数据等)的正确性，坚持测量作业与计算工作步步有校核的工作方法。(4)坚持测法要科学、简捷，精度要合理、相称的工作原则。要合理选择、正确使用、精心爱护仪器。在测量精度满足工程需要的前提下，力争做到省工、省时、省费用。(5)执行一切定位、放线工作在经自检、互检合格后，方可申请主管技术部门预检及质检部门验线的工作制度，严格执行安全、保密等有关规定，用好管好设计图纸和有关资料。实测时要当场做好原始记录，测后要及时保护好桩位。(6)紧密配合施工，尽量利用施工间隙放线，主动为施工创造条件，发扬团结协作，不畏艰难，实事求是、认真负责的工作作风。(7)虚心学习，及时总结高层建筑施工测量的经验，努力开创工作新局面。5.6验线工作的基本原则验线工作是发现测量放线错误和检查测量放线精度是否合格的必不可少的工序，以达到以预防为主的目的。验线工作应遵守以下几项基本原则：5.6.1验线工作要主动。从审核测量放线方案开始，在各主要施工阶段前，均应对施工测量工作提出预防性的要求，以认真做到防范于未然。5.6.2验线的依据要原始、正确、有效。设计图纸、变更洽商和起测点位(如红线桩、水准点)及其已知数据(如坐标、标高)均要原始资料，并要最后定安有效的和正确的。因为这些是测量放线的基本依据。若其中有错，在测量放线中多是难以发现的，其后果不堪设想。5.6.3验线用的仪器和钢尺必须按计量法有关规定进行检定和检校。5.6.4验线的精度应符合规范要求。5.6.5必须独立验线，验线工作应尽量与放线工作不相关。5.6.6验线部位要选择关键环节与最弱点位。5.6.7必须要有合适的验线方法与误差处理的手段。5. 7组织机构项目部需配置专检测量人员进行测量定位和重要工序的检查。5.8测量仪器设备的管理测量仪器设备应按管理制度严格管理，强调如下：5. 8.1应维持测量人员、仪器设备的相对稳定性，无特殊情况不得随意调配。6. 8.2测量人员应持证上岗，仪器设备应在检定周期之内，杜绝“黑”器具的出现。7. 8.3测量人员应利用条件随时检查仪器设备，对误差较大的应从新检验。
