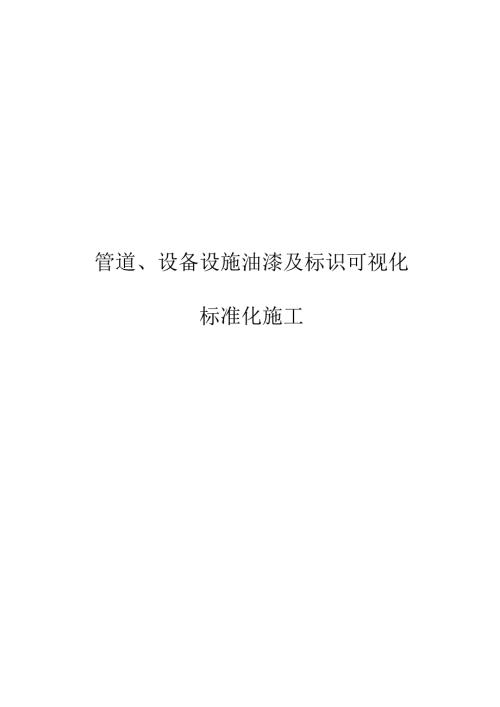

管道、设备设施油漆及标识可视化标准化施工.docx

管道、设备设施油漆及标识可视化标准化施工颜色标识可视化施工管理的原则：规范-规划化，理解一致；醒目一清晰易看，位置、大小适宜；简洁一主体突出，容易理解；实用一少花钱，好施工，讲实效；严格-严格遵守，不断完善。注：如技术规格说明书中要求如本标识冲突，以此处要求为准，如与强制规范冲突，以规范要求为准。方案1管道名称RGB备注冷、热水回水管255,153,0冷、热水供水管冷冻水供水管0,255,255冷冻水回水管冷却水供水管102,153,255冷却水回水管热水给水管255,0,255热水回水管冷凝水管0,0,255冷媒管102,2,255空调补水管0,15,3,50膨胀水管51,153,153软化水管0,128,128强电桥架255,0,255H弱电桥架0,255,255消防桥架255,0,0厨房排油烟153,51,51排烟128,128,0排风255,153,0新风0,255,0a正压送风0,0,255空调回风255,153,255空调送风102,153,255送风/补风0,153,255B回风兼排烟180,255,53消火栓管255,0,0自喷管255,0,255生活给水管0,255,0热水给水管128,0,0污水-重力153,153,0污水-压力0,128,128重力-废水153,51,51压力-废水102,153,255雨水管255,255,0透气管51,0,51窗玻璃冷切水幕255,124,128发电机供油管255,0,255发电机回油管102,0,255I方案2序号设备名称油漆颜色备注1消火栓泵红色2喷淋泵红色3消火栓泵电机灰色或深灰色4喷淋泵电机灰色或深灰色5生活泵电机灰色或深灰色6生活泵蓝色或深蓝色7潜水泵电机里自八8空调水泵电机灰色深灰色油漆9空调主机原色10电梯曳引机、电机本色11设备底座里自八12高区喷淋管红色明管“高喷”二字+箭头13低区喷淋管红色明管“低喷”二字+箭头14高区消火栓管红色明管+“高消”二字+箭头15低区消火栓管红色明管+“低消”二字+箭头16生活管道绿色17煤气管道银灰色明管+黄色环+“石油气”三字+箭头18气体消防管红色19空调冷却水管绿色20空调冷凝管银灰色银粉漆20空调冷凝管银灰色银粉漆21阀门本体黑色22阀门手轮红色23单流阀黑色24排污阀黑色25联轴器本色26防护罩里自八27控制箱、开关箱本色28配电柜、控制柜本色29各种支架红色防锈漆30电缆槽架本色31室内接地扁钢黄绿双色100mm宽度，黄绿相间的条纹32屋面避雷带银灰色银粉漆33天线支架银灰色银粉漆34风机本色35送风阀红色防锈漆36排风阀红色防锈漆37防火阀红色防锈漆38送风管本色防锈漆39排风管本色防锈漆40百叶本色41排水管本色42中水管本色说明：1、于设备房内所有设备及管道；2、管道的文字、箭头应与管道直径相适应。一般情况字体为宋体；字的大小按管道直径的0.5倍考虑,箭头的长度按管道直径考虑。（直径W80mm,长度为管径的2倍；80mm0长度为20Omm）o3、所有的文字和箭头一律用白色油漆，箭头的方向以水的流向为准。4、色环的宽度：管径W150mm色环宽度尾50mm,色环间距1.5-2M；管径15Omn,色环宽度为70mm,色环间距2.0-2.5M。管井内的管道色环间距每层一道。参考其他项目管道、设备设施油漆、标识实际案例空调冷却水循环泵、电机、基础深圳香港中英文大学空调主机冷凝器、冷却水管、固定支架深圳香港中英文大学空调主机冷凝器空调机房、过滤器、阀门气体消防气瓶间配电所地面、开关柜接地排、配电箱生活水泵房、水泵、基础屋面冷却水塔支架屋面冷却水管风柜机房发电机除油间深圳香港中英文大学深圳香港中英文大学深圳香港中英文大学深圳香港中英文大学
