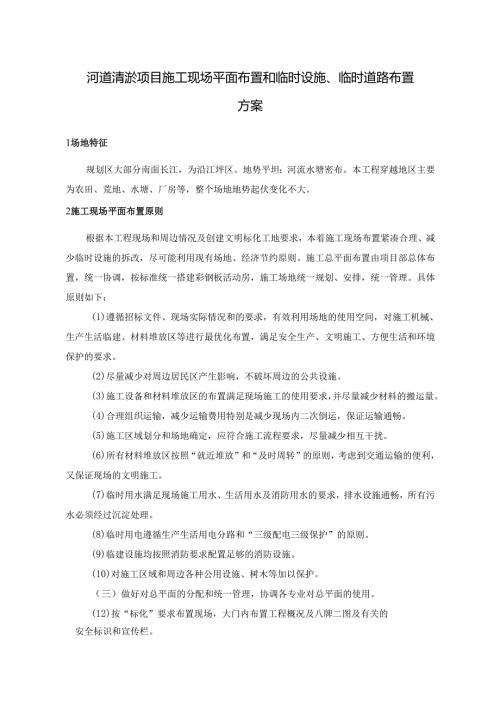

河道清淤项目施工现场平面布置和临时设施、临时道路布置方案1场地特征规划区大部分南面长江，为沿江坪区。地势平坦；河流水塘密布。本工程穿越地区主要为农田、荒地、水塘、厂房等，整个场地地势起伏变化不大。2施工现场平面布置原则根据本工程现场和周边情况及创建文明标化工地要求，本着施工现场布置紧凑合理、减少临时设施的拆改，尽可能利用现有场地、经济节约原则。施工总平面布置由项目部总体布置，统一协调，按标准统一搭建彩钢板活动房，施工场地统一规划、安排，统一管理。具体原则如下：(1)遵循招标文件、现场实际情况和的要求，有效利用场地的使用空间，对施工机械、生产生活临建、材料堆放区等进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。(2)尽量减少对周边居民区产生影响，不破坏周边的公共设施。(3)施工设备和材料堆放区的布置满足现场施工的使用要求，并尽量减少材料的搬运量。(4)合理组织运输，减少运输费用特别是减少现场内二次倒运，保证运输通畅。(5)施工区域划分和场地确定，应符合施工流程要求，尽量减少相互干扰。(6)所有材料堆放区按照“就近堆放”和“及时周转”的原则，考虑到交通运输的便利，又保证现场的文明施工。(7)临时用水满足现场施工用水、生活用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。(8)临时用电遵循生产生活用电分路和“三级配电三级保护”的原则。(9)临建设施均按照消防要求配置足够的消防设施。(10)对施工区域和周边各种公用设施、树木等加以保护。（三）做好对总平面的分配和统一管理，协调各专业对总平面的使用。(12)按“标化”要求布置现场，大门内布置工程概况及八牌二图及有关的安全标识和宣传栏。3施工现场平面布置根据本工程的特点及施工工期要求，在满足正常施工和生产管理的前提下，施工现场布置分为项目经理部、生活区、机械设备停放区、材料存放加工区四大部分进行布置。施工平面总布置图见下图。施工平面总布置图(图略)4临时设施布置4.1办公区布置根据招标文件及施工管理的总体规划要求，办公区布置在工程场地上。拟将此次项目部及生活区设置在工地浦滨路对面空地上。具体平面位置及建设样式待进场后根据实际报发包人审批。临时项目部采用轻钢结构彩板房办公楼。办公设施均采用组装式彩钢板搭设，采用2.5M高彩钢瓦围墙进行封闭。现场办公区共设置大小办公室共15间，会议室3间，其中业主和监理预备6间。后面为职工生活区宿舍。板房基础采用24X40Cm实心破砌基础，内部回填土方至设计标高后加铺5cm碎石找平，浇筑5cmC20混凝土硬化后加贴瓷砖；场内道路整平至设计高程后加铺5cm碎石找平，内部主干道浇筑12CnlC25混凝土，普通硬化区域浇筑8cmC25混凝土，人行道及活动板房内部浇筑5cmC25混凝土；绿化区域铺设草皮，种植部分树苗；项目部办公区采取整体绿化，设置篮球场地。(1)办公室项目部办公区设置项目经理、项目副经理、项目总工、工程技术部、质量管理部、安全环保部、物资设备部、计划合同部、综合办公室等职能部门办公室。办公室为彩板房，门窗为中空铝合金门窗，地面为60Omnlx60Omm地板玲，吊顶为60Omnlx600IIm矿棉板吊顶。办公室内还将配备空调、照明、电源和电源插座以及网络、电话系统。会议室内配备拼装式长型会议桌和投影仪，满足现场会议需要。(2)食堂工地食堂独立设置，门窗为中空铝合金门窗，地面为600mm×600mm地板砖，吊顶为60OmIIlx600IlIm矿棉板吊顶，顶棚设吊顶，安装油烟机。工地食堂规模应与工程建设规模及用餐人数相适应；食堂必须满足国家卫生许可的相关规定，并完善各种卫生管理制度。图2.4-5餐厅食堂平面布置图(3)厕所与浴室项目部所在办公区设置一个男厕和女厕，设置通风良好的水冲式厕所，人与蹲便器比例不少于1:25,并保证男女厕各设置不少于3个蹲便器，蹲便器间距不于0.9m,蹲位宜高出地面设置，并设置隔板封闭。厕所内墙、蹲坑、坑槽均应贴瓷砖，墙裙瓷砖高度不低于L2m,地面贴防滑地砖。厕所由专人负责保洁工作，尽可能减少异味，并张贴管理制度及保洁图牌等。现场设置成品生态公厕。职工生活区设置男女浴室，浴室配置电热水器，同时配备洗衣机。(4)仓库与工具室项目部配置物资仓库和工具室，放置一些日常物资和小型施工机具和仪器。(5)实验室与标养室项目部配置实验室和标养室，可以做日常土工试验和混凝土试块养护。(6)项目部设施数量表2.4-11项目部临时设施数量表序号设施名称搭设面积(m2)搭设规格备注1项目部办公室388.87.2m×3.6m15间2大会议室77.767.2m×3.6m3间3小会议室25.927.2m×3.6m1间4医务室25.927.2m×3.6m1间5业主/设计/监理/审计办公室155.527.2m×3.6m6间6实验室/养护室51.847.2m×3.6m2间7仓库/工具间129.67.2m×3.6m5间8餐厅/厨房77.767.2m×3.6m3间9临时休息室25.927.2m×3.6m1间10合计959.0437间4. 2生活区布置职工生活区将统一布置在办公区后方，并进行隔离。生活区设置宿舍、厕所和浴室等，宿舍采用两层活动板房，每间为铝合金门窗，水泥砂浆地面，室内配备足够的电源、插座，共计16间。工人生活区分别布置在施工现场。(1)宿舍布置宿舍内设置上下铺，床上用品统一订制，实行公寓化管理。每个人设置专用柜子，门口设置鞋柜，工地的鞋子不能穿着进入宿舍。满足江苏省有关施工现场活动板房的消防管理要求。宿舍统一安装空调，宿舍内严禁私搭乱接，使用大功率电器。(2)密封垃圾站布置现场垃圾采用移动式密封垃圾桶存放、每天派专人清理。-(3)生活区设施数量表2.4-18生活区临时设施数量表序号设施名称搭设面积(m2)备注职工生活区1宿舍259.210间2男厕所25.921间3女厕所25.921间4男淋浴间17.281间5女淋浴间17.281间6男梳洗间/洗衣8.641间7女梳洗间/洗衣8.641间8合计362.8816间二工人生活区1宿舍777.630间2男厕所51.842间3女厕所25.921间4男淋浴间34.562间5女淋浴间17.281间6男梳洗间/洗衣17.282间7女梳洗间/洗衣8.641间8厨房及食堂77.763间9合计1010.8842间4.3机械停放布置布置机械停放场两处，分别布置在办公区及项目分部附近，机械停放处设置值班室一间，配备值班人员，值班室配备灭火器和消防用砂，场地夜间装有照明设施，每台机械停放之间设置安全距离。4.4材料加工存放区本工程施工考虑到施工方便，材料加工及堆放场设置两处，就近布置在施工围挡内，堆放场地要进行硬化，进场材料分类堆放，设置标识牌，材料堆放整齐。5现场布置管理(1)施工现场周围设立围墙，其高度为2.5m,外墙面整洁、封闭、严密、完整，设立明显的标志牌和禁令标志，非施工人员不得入内。(2)加强工地综合治理，作业人员需持证上岗。设专职门卫及纠察，建立门卫及纠察值班制度,严格管理。施工人员进入施工现场应有明显标志,从服装、安全帽的颜色及佩证上来区分各工种员工及管理人员。(3)在项目经理的授权下，以现场管理人员为主，组成总平面图管理小组。加强材料、半成品、机械设备堆放，管线布置和场内运输等工作的协调与控制，不得侵占场内道路及安全防护等设施，发现问题及时处理。(4)施工现场主要出入口悬挂工程效果图，并标明项目标识。(5)施工现场必须设置八牌二图。(6)施工现场场内道路应畅通无阻，材料堆放应整齐有序，整个施工现场做到无积水和坑洼。现场落手清，有定期考核检查制度，做到工完场清，建筑垃圾集中堆放，及时处理。(7)建筑材料及周转材料严格按布置图分类堆放，堆放整齐，堆放不超标准，起点不作他用，仓库有材料收发管理制度。(8)严格依照中华人民共和国消防条例的有关规定，在施工现场建立和执行防火管理制度，防火和易燃易爆物品管理要有专人负责，重点部位设置符合消防要求的消防设施，并保持完好的备用状态。(9)严格执行“门前三包”制度，工地内的污水统一排放，建筑垃圾集中堆放并及时清运。(10)工地应备置适量的劳动用品和防病杀菌药品，夏季施工应有防暑降温措施。(11)项目部在同操作人员明确任务，安排进度、质量、安全生产要求的同时，必须向操作人员明确施工要求，严禁野蛮施工。对施工区域、危险区域及主要场内道路，设立醒目的警示标志，并采取警戒措施。(12)夜间施工、楼梯及施工阴暗处，应有足够的照明。(13)临时厕所必须男女界别，结构要稳定、牢固、防雨、防风。坑池要用破砌或碎作壁，卫生洁具及墙壁面层为瓷质材料。厕所内保持清洁，及时清扫，水源充足，要有灭蝇措施，实行专人管理，做到有组织排污。杜绝工地内随地便溺现象。(14)施工过程中，要加强与所在城市管理部门及附近居民的联系和协调，共同订出相应的对策、措施，确保施工进度、安全生产和文明施工的要求。5.1 钢筋加工棚在钢筋棚内布置钢筋切断机、钢筋弯曲机、直螺纹套丝机。5. 2木工加工棚在木工棚内布置圆盘锯、平刨机等。5.3消防设施(1)施工现场出入口的设置应满足消防车通行的要求，本项目由于场地有限，计划设置两个人员和材料出入口。(2)木工房、钢筋棚、模板起点等每25m2配置一个种类合适的灭火器，油库、危险品仓库根据实际情况配备足够数量、种类合适的灭火器。(3)灭火器的设置要求：生产区、办公区、生活区消防器材按“四四制”配置，即每套消防器材除包括消防砂桶外，还包括消防锹、消防斧各4把，消防桶、灭火器各4个，砂桶内始终保持填满砂。对灭火器应进行定期检查，确保安好有效。(4)凡能直接或间接产生明火的施工作业，在作业之前必须填写施工现场动火证申请书、办理施工现场动火证。作业完成后，组织检查现场，确认无遗漏火种后方可离开现场。5.4施工临时用水本工程现场临时用水包括给水和排水两套系统。给水系统又包括生产、生活和消防用水。排水系统包括现场排水系统和生活排水系统。施工时按照临时用水平面布置图布置管线制定节水措施,避免“跑冒漏滴:5.5临时用电配置本工程施工现场临时用电系统，应遵循如下原则：(1)在保证生产的前提下，满足用电设备在使用中的可靠性、安全性，从而提高电能质量；(2)线路布置、配电箱和电器设置，简单可靠、安装维修方便；(3)符合“三级配电，两级保护”的要求；(4)采用TN-S中性零线保护系统；(5)符合“一机、一闸、一箱、一漏、一锁”的要求。按照施工现场临时用电布置图进行综合布置线源，力求做到电缆布置路径短,高效使用。5.6机械临时停放场布置机械停放场两处，分别布置在办公区，机械停放处设置值班室一间，配备值班人员，值班室配备灭火器和消防用砂，场地夜间装有照明设施，每台机械停放之间设置安全距离。5.7材料临时堆放场本工程施工考虑到施工方便，材料加工及堆放场设置两处，就近布置在施工围挡内，堆放场地要进行硬化，进场材料分类堆放，设置标识牌，材料堆放整齐。5.8施工围挡布置施
