机械制造技术课程设计-拨叉[831008]工艺及铣47度斜面夹具设计[气动夹具].docx

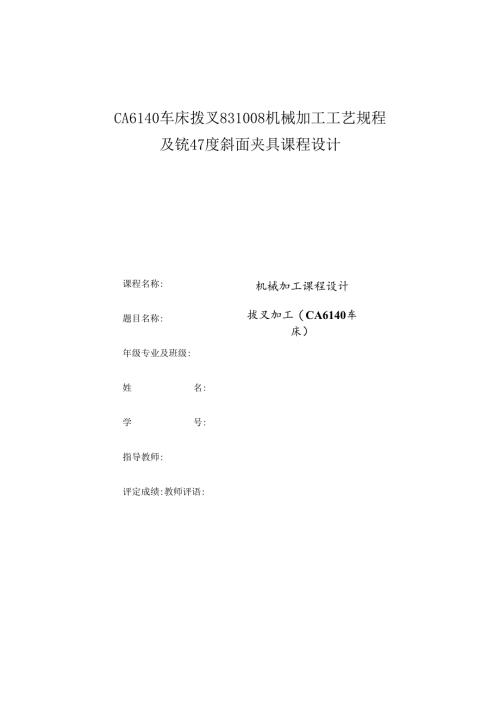

CA6140车床拨叉831008机械加工工艺规程及铳47度斜面夹具课程设计机械加工课程设计拔叉加工（CA6140车床）设计课程名称:题目名称:年级专业及班级:姓名:学号:指导教师:评定成绩:教师评语:目录21序言错误!未定义书签。2零件的分析错误!未定义书签。2.1 零件的形状错误!未定义书签。2.2 零件的工艺分析错误!未定义书签。3工艺规程设计错误!未定义书签。3.1 确定毛坯的制造形式错误!未定义书签。3.2 基面的选择错误!未定义书签。3.3 制定工艺路线错误!未定义书签。3.3.1 工艺路线方案一错误!未定义书签。3.3.2 工艺路线方案二错误!未定义书签。3.3.3 工艺方案的比较与分析错误!未定义书签。3.4 选择加工设备和工艺装备错误!未定义书签。3.4.1 机床选用错误!未定义书签。3.4.2 选择刀具错误!未定义书签。3.4.3 选择量具错误!未定义书签。3.5 机械加工余量、工序尺寸及毛坯尺寸的确定错误!未定义书签。3.6 确定切削用量及基本工时错误!未定义书签。4专用夹具设计错误!未定义书签。4.1 问题的指出错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。4.2 定位基准的选择4.3 夹具方案的设计44切削力和夹紧力计算4.5 夹紧力的计算错误!未定义书签。4.6 定位误差分析错误!未定义书签。总结错误!未定义书签。致谢错误!未定义书签。参考文献错误!未定义书签。一、零件的分析（一）零件的作用题目所给的零件是CA6140车床的拨叉。它位于车床变速机构中，主要起换档，使主轴回转运动按照工作者的要求工作，获得所需的速度和扭矩的作用。零件上方的20孔与操纵机构相连，二下方的小50半孔则是用于与所控制齿轮所在的轴接触。通过上方的力拨动下方的齿轮变速。两件零件铸为一体，加工时分开。（二）零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，不适合磨削，为此以下是拨叉需要加工的表面以及加工表面之间的位置要求：1、小头孔中20以及与此孔相通的8的锥孔、M6螺纹孔2、大头半圆孔503、拨叉底面、小头孔端面、大头半圆孔端面，大头半圆孔两端面与小头孔中心线的垂直度误差为0.07mm,小头孔上端面与其中心线的垂直度误差为0.05mmo由上面分析可知，可以粗加工拨叉下端面，然后以此作为基准采用专用夹具进行加工，并且保证位置精度要求。再根据各加工方法的经济精度及机床所能达到的位置精度，并且此拨叉零件没有复杂的加工曲面，所以根据上述技术要求采用常规的加工工艺均可保证。二、工艺规程设计（一）确定毛坯的制造形式零件材料为HT200。考虑零件在机床运行过程中所受冲击不大，零件结构又比较简单，生产类型为中批生产，故选择木摸手工砂型铸件毛坯。查机械制造工艺设计简明手册第41页表2.2-5,选用铸件尺寸公差等级为CT-120（二）基面的选择：1粗基准的选择：以零件的小头上端面为主要的定位粗基准，以两个小头孔外圆表面为辅助粗基准。2精基准的选择：考虑要保证零件的加工精度和装夹准确方便，依据“基准重合”原则和“基准统一”原则，以粗加工后的底面为主要的定位精基准，以两个小头孔外圆柱表面为辅助的定位精基准。（三）制定工艺路线根据零件的几何形状、尺寸精度及位置精度等技术要求，以及加工方法所能达到的经济精度，在生产纲领已确定的情况下,可以考虑采用万能性机床配以专用工卡具,并尽量使工序集中来提高生产率。除此之外，还应当考虑经济效果，以便使生产成本尽量下降。查机械制造工艺设计简明手册第20页表1.4-7、1.4-8、1.4-11,选择零件的加工方法及工艺路线方案如下：工序1粗铳32、72下端面，以T2为粗基准，采用X51立式铳床加专用夹具；工序2粗铳32,72上端面，以Tl,T4为定位基准，采用X51立式铳床加专用夹具；工序3精铳32下端面，以T2为基准。精铳72端面，以Dl为基工序4钻、扩中20孔，以中32外圆和T2为基准，采用Z520立式钻床加专用夹具；工序5；粗较、精钱20孔，以T2和32外圆为基准，采用Z520立式钻床加专用夹具；工序6精铳20上端面，以Tl为基准，精铳50端面，以Dl为基准,采用X51立式铳床加专用夹具；工序7：粗，精链50孔，以中20孔轴线为基准；工序8：用三面刃铳刀铳斜槽面；工序9：钻7通孔,钻M6孔；工序10铳断，以Dl为基准，采用X60卧式铳床加专用夹具；ZJ11去毛刺；工序12终检。（四）机械加工余量、工序尺寸及毛皮尺寸的确定“CA6140车床拨叉”；零件材料为HT200,硬度200HBW,毛皮重量1.2KG,生产类型大中批量，铸造毛坯。据以上原始资料及加工路线，分别确定各家工表面的机械加工余量、工序尺寸及毛坯尺寸如下：1 .外圆表面延轴线方向长度方向的加工余量及公差（巾20,650端面）。查机械制造工艺设计简明手册（以下称工艺手册）表2.22.5,取巾20,巾50端面长度余量均为2（均为双边加工）铳削加工余量为：粗铳Imm精铳Imm2 .内孔（50已铸成孔）查工艺手册表2.22.5,取650已铸成孔长度余量为2,即铸成孔半径为46mmo工序尺寸加工余量：钻孔9mm扩孔0.120mm粗较0.035mm精较0.015mm3 .其他尺寸直接铸造得到由于本设计规定的零件为大批量生产，应该采用调整加工。因此在计算最大、最小加工余量时应按调整法加工方式予以确认。加工余量计算表工序加工尺寸锻件毛坯（。32,。72上下端面距离，零件尺寸34mm）扩。20孔粗,房转。20孔加工前尺寸34mm18mm19.8mm加工后尺寸30mm19.7mm19.94mm加工余量（单边）2.0mm0.85mm0.07mm加工公差（单边）+0.021/0+0.021/0（五）确定切削用量及基本工时工序1粗铳32、72下端面，以T2为粗基准1 .加工条件工件材料：HT2005b=170-240MPa,铸造;工件尺寸：aema=72mm,1=176mm;加工要求：粗铳20孔下端面，加工余量4mm;刀具：YG6硬质合金端铳刀。铳削宽度a<90,深度apS6,齿数z=12,故根据机械制造工艺设计简明手册（后简称简明手册）表3.1,取刀具直径do=12Omm.根据切削用量手册（后简称切削手册）表3.16,选择刀具前角o=O°后角ao=8。，副后角ao=lO。，刃倾角s=-10。,主偏角Kr=60。,过渡刃Kr=3（,副偏角Kr=5。2 .切削用量D确定切削深度ap因为余量较小，故选择ap=4mm,一次走刀即可完成。2）确定每齿进给量fz由于本工序为粗加工，尺寸精度和表面质量可不考虑，从而可采用不对称端铳，以提高进给量提高加工效率。根据切削手册表3.5,使用YG6硬质合金端铳刀加工，机床功率为4.5kw（据简明手册表4235,X51立式铳床）时：fz=0.090.18mmz故选择：fz=0.18mmzo3）确定刀具寿命及磨钝标准根据切削手册表3.7,铳刀刀齿后刀面最大磨损量为1.5mm；由于铳刀直径do=12Omm,故刀具使用寿命T=180min（据简明手册表3.8）。4）计算切削速度VC和每分钟进给量Vf根据切削手册表3.16,当do=120mm,Z=12,ap<7.5,fz<0.18mmz时，Vt=98mmi119nt=200rmin,Vft=47lmmmino各修正系数为：Icmv=1.0?ksv=0.8o切削速度计算公式为：Vc=CMPNmapxvfzyvaeUvzpv其中Oe=TImm,ap=4mm?G=245，/=0.2,v=0.15?yv=0.35?kv=kMv=1.0×0.8=0.8?刈=0.2，PV=°，相=0.32，T=180min?fz=0.18mmz,Z=12,将以上数据代入公式:VC×0.8=142m/min245x125x0.2ISO032×4×0.15×0.08×0.35×72×0.2×12确定机床主轴转速:100Ovs=361r/minoTVdW根据简明手册表4.2-36,选择ic=300rmin,Vfc=390mmmin,因此,实际进给量和每分钟进给量为：11d°n3.14×125×300,IIO,Vc=mmn=118mmn100O100OfZc=Vfcncz=390300×12mmz=0.1mmz5)校验机床功率根据切削手册表3.24,近似为PeC=3.3kw,根据机床使用说明书,主轴允许功率PCm=4.5x0.75kw=3375kw>Pcc.故校验合格。最终确定:ap=4.0mm,nc=300rmin,Vf=390mms,vc=118mmin,fz=0.lmmzo6)计算基本工时tm=L/Vf,L=l+y+,1=176mm.查切削手册表3.26,入切量及超切量为：y+=40mm,则:tm=LVf=(176+40)390=0.81mi11o工序2粗铳32,72上端面，以Tl,T4为定位基准；粗铳32上端面：切削用量和时间定额及其计算过程同工序1粗铳32上端面：刀具：YG6硬质合金端铳刀，=40mm,z=6机床：X51立式铳床根据切削手册查的，f=0.13mmz,=4mm现采用X51立式铳床，根据简明手册4236查得取上=30(kmin,故实际切削速度"义&Jx40x300=37.7加min10001000%=30Omin时，工作台每分钟进给量应为f-fzvv=0.13×10×300=390mmmin查说明书，取f=400mmminJm计算切削工时L=72+y+A=72+10=82mm因止匕力=-L=fl=o.2O5minimf390Jm工序3精铳32下端面，以T2为基准。精铳72端面，以Dl为基准,刀具：YG6硬质合金端铳刀;机床：X51立式铳床;查切削手册表3.5,进给量兀=05L0,min,取为0.5mmr参考有关手册,确定v=124wmin,米用YG6硬质合金端铳刀，人=125mm,z=12，则:1000vJ000×124316rzmjn11dw11×25现采用X51立式铳床，根据简明手册表4.2-36,m=300rmin故实际切削速度:MW几W乃X125X300IIm/.l0l0V=-=117.75m11m当即=300"min时，工作台每分钟进给量:fm=fz,znw=°5×12×300=1800mm/min?取为9811l11l11li11本工序切削时间为：2zm三2-=2×176+125三0.62mmfm980工序4钻、扩中20孔，以32外圆和T2为基准，采用Z520立式钻床加专用夹具；1 .选择钻头根据切削手册表2L22,选择高速钢麻花钻钻头，粗钻时d°=18mm,钻头采用双锥后磨横刀，后角a°=12。,二重
