某大桥老桥拆除重建、某大桥施工组织设计.docx

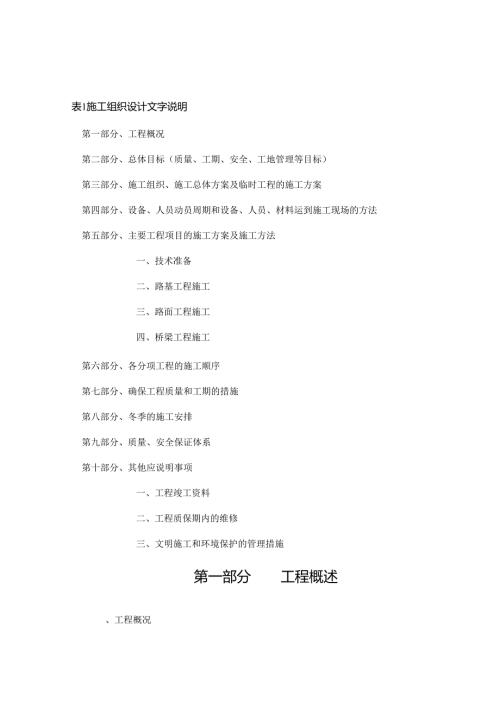

表1施工组织设计文字说明第一部分、工程概况第二部分、总体目标（质量、工期、安全、工地管理等目标）第三部分、施工组织、施工总体方案及临时工程的施工方案第四部分、设备、人员动员周期和设备、人员、材料运到施工现场的方法第五部分、主要工程项目的施工方案及施工方法一、技术准备二、路基工程施工三、路面工程施工四、桥梁工程施工第六部分、各分项工程的施工顺序第七部分、确保工程质量和工期的措施第八部分、冬季的施工安排第九部分、质量、安全保证体系第十部分、其他应说明事项一、工程竣工资料二、工程质保期内的维修三、文明施工和环境保护的管理措施第一部分工程概述、工程概况本工程一小窑大桥老桥位于326省道上跨一帆河位置（灌南县小窑乡西侧），呈东西走向，与河道正交，为7X20mT型梁桥。该桥老桥上部结构出现裂缝及变形过大等损坏现象，拆除重建。二、主要工程量本标段主要工程量见下表:主要工程数量表项目名称单位数量备注路基土石方填方m34600挖方m33000特殊路基处理换填毛石m3200粉喷桩m100OO路面基层12%石灰土基层m3350石灰粉煤灰碎石基层m3320路面沥青碎路面m21582桥梁工程下部结构碎m3325.26下部结构钢筋t35.272钻孔灌注桩m1.5mm185.51.2mm648钻孔钢筋t67.78预应力空心板C50硅m3908.85空心板钢筋t62.419桥面铺装m3615.79三、设计要点本桥设计荷载为汽T5,挂-80,宽度为15m,横坡为双向2%,计算车速为80kmh,1985年国家基准高程，抗震设防烈度为6度。上部结构为20m跨径装配式板梁，横向布置15片，板梁高0.85m,中板宽均为0.99m,边板宽为0.995m,桥面铺装为IOCm整体化现浇桥面板加9cm沥青硅桥面铺装。沥青硅桥面铺装层结构与路面面层相同。下部结构桥墩采用单排三桩柱式，钻孔灌注桩，桥台采用单排三桩式，钻孔灌注桩基础。桥头引道拓宽部分采用粉喷桩处理。第二部分总体目标一、质量目标质量既是经济问题，更是严肃的政治问题。质量是施工企业生存和发展的根本保证。严格执行中华人民共和国工程建设标准强制性条文中公路工程部分的规定、现行规范及设计要求，并严格按照IS09001:2000质量管理体系要求，进一步强化质量意识，狠抓过程控制，确保措施落实，再塑“铁军”形象。在QLl标小窑大桥的建设中，我们要实现“一个确保”，即确保本工程优良工程；争创“三个一流”，即一流的内在质量，一流的外观质量，一流的档案资料。具体指标是：所有工程的分项、分部检测一次合格率100%,优良率95%,交工验收单位工程优良率95%,总评分值在85分以上，杜绝质量隐患，消除质量通病。二、工期目标精心组织，科学安排，创造一流的工程形象进度。确保工程总工期不超过4个月，工程初步计划在2004年11月28日开工，全部工程于2005年4月28日前全部完成。三、安全目标坚持“安全生产，预防为主”的方针，加强安全生产防范意识，狠抓安全措施落实到位，确保安全无事故。四、工地管理目标我司将根据灌南县交通局的要求，结合我单位实际情况，管理与创新并重，基础与形象齐抓，把现场项目经理部建成一个工程建设的指挥中心、决策中心和管理中心，把施工现场建成工厂化文明样板，在争创精品工程的同时，为公司树立文明施工的良好形象。第三部分施工组织、施工总体方案及临时工程的施工方案一、施工组织为迎接新的挑战，我单位正待命的施工队伍高度重视、精心策划、信心百倍、积极备战，将以全新的机制，全新的管理，最精良的设备，最精干的队伍投入到本工程建设中去。1、组织机构我单位拟在现场成立项目部，委派有对桥梁工程有经验的沈亚龙任项目经理，具有工程师职称的具有多年施工经验的122311同志任项目总工，并将邀请数名资深专家驻场顾问，形成“科学、高效、廉政”的指挥中心。在项目部的统一领导下，下设五科一室及若干施工处，详见投标书附表组织机构框图。2、任务划分，根据本施工标段工程内容、数量及工期的要求，结合本投标人施工管理水平，将组织若干施工队参加施工，具体任务划分详见下表：施工任务划分情况一览表序号施工队伍任务划分1道路队负责小窑大桥两侧引线的施工任务。2桥梁队负责小窑大桥全部工程的施工任务。施工队伍平面布置详见施工总平面布置。3、进度控制点3.1、 施工准备（含便道、项目部组建等）:2003年7月15日-2003年8月15日3.2、 软基处理：2003年8月1日-2003年10月1日3.3、 路基填筑：2003年8月15日2004年6月30日3.4、 5、桥梁工程：2004年6月1日-2004年12月31日二、总体施工方法1、软基处理施工从桥头两侧软基开始，同时铺开，平行作业，整个地基处理确保在一个月内全部结束。2、路基施工全线软基处理长度为100OO米，软基处理形式为，我们安排两个施工处，形成两个连续作业面，同时开工，计划在2004年1月底之前完成路基填筑。为此，我们将取土坑土方先挖出，在取土场晾晒，再根据季节和含水量的情况，在取土场用2-3%生石灰掺拌，闷料，待生石灰完全消解后，自卸车运至施工作业段摊铺、整平，补足其余灰剂量，再进行第二次拌和，重型压路机碾压，洒水车洒水养护。部分过冬石灰土以素土覆盖保护。3、桥梁工程桥梁下部结构为钻孔桩基础，柱式墩台，上部结构均为预应力碎空心板梁，拟在附近设预应力空心板梁预制场，集中预制，平板运输，汽车吊安装。三、临时工程的施工方案1、便道为了便于路基土的填筑，结合该标段取土坑位置的分布情况，我单位拟在路基右侧红线外新建一条便道，取土坑与主线之间做同样标准的便道。2、砂拌和站，为确保构件税的质量，拟在小窑大桥的南侧预制场附近，碎采用集中拌和，流水线作业，电子控制。拌和站同时配备2台50OL强制式拌和机。碎拌和场与料场共用，场地硬化面积不少于200Om2。3、临时用电、用水碎拌和场用电以架设临时输电线路用国电为主，自发电为辅，其它用电均自发电；用水，可用经化验合格的河水。4、料场本合同段陆运交通条件较好，材料运输以陆运为主。砂、石及水泥终点料场分别设在碎拌和站处，钢筋、钢绞线、锚具等在各桥梁施工队的制作场仓库；石灰、粉煤灰分设在各路基施工处，靠近路基和驻地的取土坑位置附近。5、预制场地空心板梁的预制：预制场地先采用5%石灰土硬化处理30cm,后铺碎石垫层15cm,浇筑C20硅面层IOCm。预制场地硅面层不少于500Om2。预制场设68m张拉台座5个，板梁的起吊、存放用预制场龙门进行，平板车运输，汽车吊安装。6、临时用地临时用地主要为施工便道、临时搭设生活设施、预制场地、材料仓库、钢筋、木工加工仓库等。第四部分设备、人员动员周期及设备、人员、材料运至现场的方法一、设备、人员动员周期如我公司一旦中标，我方将按标书中承诺的人员、机械设备立即到位。二、人员、材料、设备运至现场的方法1、主要人员投入详见投标书附表。1.1、 工程人员，一旦中标，立即进场。2、材料材料的采购严格执行施工图纸上的要求，优中选优。同时，一律选择经业主审查的可用于本工程的准入材料.方法如下：2.1、 中粗砂，拟采用山东省胶龙大兴镇等地购买，平均运距为190km。2.2、 碎石，拟采用大岛山采石场石料，陆运到场，平均运距为95km。2.3、 水泥，直接到厂方购买。计划从山东或徐州地区购买，平均运距为220km。2.4、 钢筋，直接到厂方购买。计划从山东或徐州地区购买，平均运距为220km。2.6、 锚具，拟采用成都新津锚具厂产品，由厂家直接运输到工地。2.7、 毛勒缝，拟采用上海彭浦橡胶制品厂，由厂家直接运输到工地。2.8、 设备及仪器投入见投标书附表。3.1、 机械设备在盐城道路及桥梁的驻地小修保养，可直接用平板车运输到工地。3.2、 部分交工验收工程的施工机械已撤回盐城。3.3、 部分租赁及购置机械设备均已落实，中标后立即进场。3.4、部分交工验收工程的试验仪器已撤回到公司中心试验室保养和到指定机构路基土方填筑施工工艺流程图选择取土坑修筑临时便道XXXIX建筑在线平台提供http:/WWW除草、清表碎施工资料管理1、每一施工段碎的数量及施工材料和配合比均应详细记录在册。2、各段浇筑时间及事故处理记录。3、收集碎试件的试验结果及分析。伸缩缝的设置按有关图纸及设计要求，对伸缩缝的位置、间距、结构设施的材料、安装和埋设，并遵循水工碎施工规范(SDJ207-82)的规定执行。碎锁口梁施工1、按照设计图纸，测量放线。2、按照设计图纸，进行复合土工膜预埋施工。3、按测量放线位置进行模板安装，并保证模板要有足够的强度和钢度，以承受荷载、满足稳定、不变形走样的要求，有足够的密封性，以保证不漏浆。4、按监理批准的施工配合比进行搅拌施工，并做好搅拌记录。5、搅拌好的碎运至模内进行浇注。并使用振捣器将碎捣实至可能的最大密实度。每一位置的振捣时间以碎不再显著下沉，不出现气泡并开始泛浆为准，同时应避免振捣过度，局部采用人工捣实。6、待碎强度达到【恒智天成】MPa以上拆除模板，并使用专门拆模工具。7、碎浇筑完毕后【恒智天成】-【恒智天成】Hh及时采取洒水等措施养护，使碎表面经常保持湿润状态。复合土工膜铺设施工方案施工工作量复合土工膜铺设总面积约为【恒智天成】万Irf,采用一布一膜结构，保证复合土工膜符合有关技术参数要求。计划开工日期【恒智天成】日，工期【恒智天成】天。已施工好的复合土工膜接着应妥善保护，避免人为因素或机械破坏。伸缩节底部连接时，在其接头边界上另贴宽【恒智天成】Cm复合土工膜加强结构，以防漏水。2、上部连续复合土工膜上部与浆砌块石封顶平台相接，连接大样按设计要求进行。3、自身粘接自身粘接缝宽度一般为【恒智天成】cm,并保证最小粘接宽度不小于【恒智天成】cmo复合土工膜粘接施工前，将其摊开后用强光照射，检查是否有破损，发现破损应立即修缮。检验复合土工膜铺设检查合格后，及时按设计要求回填土料或砂料（详见土方回填方案）。土方回填施工方案工程量及设备人员简介本标段土方填筑工程量约为【恒智天成】万m3,拟定计划采用反铲【恒智天成】m3【恒智天成】台，轮胎碾【恒智天成】台（【恒智天成】t）,推土机【恒智天成】台，自卸汽车（【恒智天成】t）【恒智天成】台及手动式动力碾和坡面碾各【恒智天成】台。配指挥人员【恒智天成】人，配合普工【恒智天成】人。计划开工日期【恒智天成】日，工期【恒智天成】天。施工前准备工作1、选择符合填料要求的土料场，并具体落实料场的土料数量、质量及其开采条件，选择最佳填筑含水量。2、修筑土料运输通道，坡段坡度【恒智天成】,宽【恒智天成】m（附：施工道路布置图）。填筑质量控制1、填筑土料满足设计文件的要求。2、施工过程中重点检查碾压参数、弹簧土及欠压等。3、粘性
