杠杆[831009]工艺及钻25孔夹具设计[气动夹具].docx

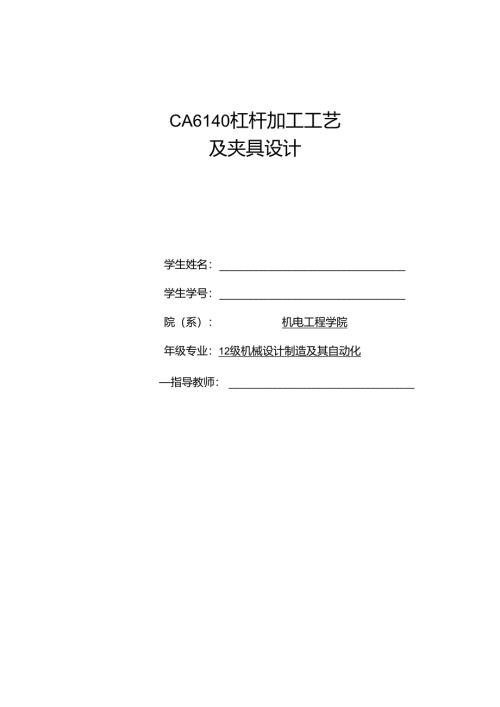

CA6140杠杆加工工艺及夹具设计学生姓名：学生学号：院（系）：机电工程学院年级专业：12级机械设计制造及其自动化指导教师：二。年月ABSTRACTThispaperistodesignthecraftprocessesofmakingtheCA6140leversparepartsandsomespecializedtongsintheprocess.TheCA6140leversparepartprimarilyprocessesthesurfaceandbores.Generallyspeaking,toguaranteetheaccuracyoftheflatsurfaceprocessiseasierthanthatofthebore.Therefore,thisdesignfollowstheprinciplethatsurfacefirstandthenthebore,anddefinitelydividestheprocessofflatsurfaceandboreintocoarseprocessesandpreciseprocessestoguaranteetheboreprocesses.Thebasicchoiceistoconsider45outsidecircleasroughbasisandtoconsider25boreanditsnextsurfaceasprecisebasis.Thebottomisfirstprocessedouttobefixedpositionbasis,andprocesstheboreusingthebottomastheprecisebasis.Thewholeprocesseschoosethemachinebed.Intheaspectsoftongschoosing,specializedtongsareused.Inconsiderationofthesimpleconstructionsizeofthespareparts,clippingbyhandsisadopted.Itissimple,andtheorganizationdesignissimple,andcansatisfythedesignrequest.KeyWordsLeverspareparts,craftproces,tongs,fixedposition,tightclip目录摘要IABSTRACTII1绪论11.1 课题背景及发展趋势11.2 夹具的基本结构及夹具设计的内容12杠杆加工工艺规程设计32.1零件的分析32.1.1零件的作用32.1.2零件的工艺分析32.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施42.2.1确定毛坯的制造形式42.2.2基面的选择42.2.3确定工艺路线42.2.4机械加工余量、工序尺寸及毛坯尺寸的确定62.2.5确定切削用量62.2.6确定基本工时182. 3小结233专用夹具设计243. 1加工工艺孔25夹具设计243.1.1定位基准的选择243.1.2切削力的计算与夹紧力分析253.1.3夹紧元件及动力装置确定253.1.4钻套、衬套、钻模板及夹具体设计253.1.5夹具精度分析273.1.6夹具设计及操作的简要说明284总结29参考文献30致谢311绪论加工工艺及夹具毕业设计是对所学专业知识的一次巩固，是在进行社会实践之前对所学各课程的一次深入的综合性的总复习，也是理论联系实际的训练。机床夹具已成为机械加工中的重要装备。机床夹具的设计和使用是促进生产发展的重要工艺措施之一。随着我国机械工业生产的不断发展,机床夹具的改进和创造已成为广大机械工人和技术人员在技术革新中的一项重要任务。1.1 课题背景及发展趋势材料、结构、工艺是产品设计的物质技术基础，一方面，技术制约着设计；另一方面，技术也推动着设计。从设计美学的观点看，技术不仅仅是物质基础还具有其本身的“功能”作用，只要善于应用材料的特性，予以相应的结构形式和适当的加工工艺，就能够创造出实用，美观，经济的产品，即在产品中发挥技术潜在的“功能”。技术是产品形态发展的先导，新材料，新工艺的出现，必然给产品带来新的结构，新的形态和新的造型风格。材料，加工工艺，结构，产品形象有机地联系在一起的，某个环节的变革，便会引起整个机体的变化。工业的迅速发展，对产品的品种和生产率提出了愈来愈高的要求，使多品种,对中小批生产作为机械生产的主流，为了适应机械生产的这种发展趋势，必然对机床夹具提出更高的要求。1.2 夹具的基本结构及夹具设计的内容按在夹具中的作用,地位结构特点,组成夹具的元件可以划分为以下几类：(1)定位元件及定位装置；(2)夹紧元件及定位装置(或者称夹紧机构)；(3)夹具体；(4)对刀，引导元件及装置(包括刀具导向元件,对刀装置及靠模装置等)；(5)动力装置；(6)分度,对定装置；(7)其它的元件及装置(包括夹具各部分相互连接用的以及夹具与机床相连接用的紧固螺钉,销钉,键和各种手柄等)；每个夹具不一定所有的各类元件都具备,如手动夹具就没有动力装置,一般的车床夹具不一定有刀具导向元件及分度装置。反之,按照加工等方面的要求,有些夹具上还需要设有其它装置及机构,例如在有的自动化夹具中必须有上下料装置。专用夹具的设计主要是对以下几项内容进行设计：（1）定位装置的设计；（2）夹紧装置的设计；（3）对刀-引导装置的设计；（4）夹具体的设计；（5）其他元件及装置的设计。2杠杆加工工艺规程设计1. 1零件的分析2. 1.1零件的作用题目给出的零件是CA6140的杠杆。它的主要的作用是用来支承、固定的。要求零件的配合要符合要求。3. 1.2零件的工艺分析零件的材料为HT200,灰铸铁生产工艺简单，铸造性能优良，但塑性较差、脆性高，为此以下是杠杆需要加工表面以及加工表面的位置要求。现分析如下：（1）主要加工面：1）小头钻中251c三3以及与此孔相通的14阶梯孔、M8螺纹孔；2）钻中12.71锥孔及铳12.71锥孔平台；3）钻2M6螺纹孔；4）铳杠杆底面及2M6螺纹孔端面。（2）主要基准面:1）以中45外圆面为基准的加工表面这一组加工表面包括：25/23的孔、杠杆下表面2）以中25/必的孔为中心的加工表面这一组加工表面包括：中14阶梯孔、M8螺纹孔、中12.7；°锥孔及中12.7锥孔平台、2M6螺纹孔及其倒角。其中主要加工面是M8螺纹孔和中12.7；°锥孔平台。杠杆的中25孔的轴线合两个端面有着垂直度的要求。现分述如下：本套夹具中用于加工中25孔的是立式钻床。工件以中25孔下表面及中45孔外圆面为定位基准，在定位块和V型块上实现完全定位。加工中25时，由于孔表面粗糙度为此=1.6机。主要采用钻、扩、钱来保证其尺寸精度。本套夹具中用于加工杠杆的小平面和加工中12.7是立式铳床。工件以25：°s3孔及端面和水平面底为定位基准，在长销、支承板和支承钉上实现完全定位。加工表面：包括粗精铳宽度为30mm的下平台、钻12.7的锥孔，由于30mm的下平台的表面、孔表面粗糙度都为此=6.3机。其中主要的加工表面是孔中12.7,要用中12.7钢球检查。本套夹具中用于加工与中25孔相通的M8螺纹底孔是用立式钻床。工件以25俨°23孔及其下表面和宽度为30mm的下平台作为定位基准，在大端面长圆柱销、支承板和支承钉上实现完全定位。加工M8螺纹底孔时，先用中7麻花钻钻孔,再用M8的丝锥攻螺纹。2.2杠杆加工的主要问题和工艺过程设计所应采取的相应措施2.2.1确定毛坯的制造形式零件的材料HT200。由于年产量为4000件，达到大批生产的水平，而且零件的轮廓尺寸不大，铸造表面质量的要求高，故可采用铸造质量稳定的，适合大批生产的金属模铸造。便于铸造和加工工艺过程，而且还可以提高生产率。2.2.2基面的选择(1)粗基准的选择对于本零件而言，按照粗基准的选择原则，选择本零件的不加工表面是加强肋所在的肩台的表面作为加工的粗基准，可用装夹对肩台进行加紧，利用一个V形块支承中45圆的外轮廓作主要定位，以限制z、z、y、y四个自由度。再以一面定位消除x、X两个自由度，达到完全定位,就可加工中25的孔。(2)精基准的选择主要考虑到基准重合的问题，和便于装夹，采用中25的孔作为精基准。2.2.3确定工艺路线表2.1工艺路线方案一工序1粗精铳25孔下表面工序2钻、扩、较孔使尺寸到达25/°23mm工序3粗精铳宽度为30mm的下平台工序4钻12.7的锥孔工序5加工M8螺纹孔,惚钻14阶梯孔工序6粗精铳2-M6上端面工序7钻2-M6螺纹底孔孔，攻螺纹孔2-M6工序8检查表2.2工艺路线方案二工序1粗精铳25孔下表面工序2钻、扩、较孔使尺寸到达25:必mm工序3粗精铳宽度为30mm的下平台工序4钻12.7的锥孔工序5粗精铳2-M6上端面工序6钻25孑L,力口工螺纹孑L2M6续表2.2工序7加工M8螺纹孔,惚钻14阶梯孔工序8检查工艺路线的比较与分析：第二条工艺路线不同于第一条是将“工序5钻14孔，再加工螺纹孔M8”变为“工序7粗精铳M6上端面”其它的先后顺序均没变化。通过分析发现这样的变动影响生产效率。而对于零的尺寸精度和位置精度都没有太大程度的帮助。以25mm的孔子外轮廓为精基准，先铳下端面。再钻锥孔，从而保证了两孔中心线的尺寸与右端面的垂直度。符合先加工面再钻孔的原则。若选第二条工艺路线而先上端面，再“钻中14孔，加工螺纹孔M8”不便于装夹，并且毛坯的端面与轴的轴线是否垂直决定了钻出来的孔的轴线与轴的轴线是非功过否重合这个问题。所以发现第二条工艺路线并不可行。从提高效率和保证精度这两个前提下，发现第一个方案也比较合理想。所以我决定以第一个方案进行生产。具体的工艺过程如表2.3所示。表2.3最终工艺过程工序1粗精铳杠杆下表面。保证粗糙度是3.2选用立式升降台铳床X52Ko工序2力口工孑L25。钻孑L25的毛坯到22mm；扩孑L22mm到24.7mm；较孔24.7mm到250,023mm0保证粗糙度是1.6采用立式钻床Z535。采用专用夹具。工序3粗精铳宽度为30mm的下平台，仍然采用立式铳床X52K,用组合夹具。工序4钻12.7的锥孔，采用立式钻床Z535,为保证加工的孔的位置度，采用专用夹具。工序5加工螺纹孔M8,惚钻14阶梯孔。用组合夹具，保证与垂直方向成10o工序6粗精铳M6上端面。用回转分度仪加工，粗精铳与水平成36°的台肩。用卧式铳床X52K,使用组合夹具。工序7钻2-M6螺纹底孔、攻2-M6螺纹用立式钻床Z535,为保证加工的孔的位置度，采用专用夹具工序8检查2.2.4机械加工余量、工序尺寸及毛坯尺寸的确定杠杆的材料是HT200,毛坯的重量0.85kg,生产类型为大批生产。由于毛坯用采用金属模铸造，毛坯尺寸的确定如下：由于毛坯及以后各道工序或工步的加工都有加工公差，因此所规定的加工余量其实只是名义上的加工余量，实际上加工余量有最大加工余量及最小加工余量之分。由于本设计规定零件为大批量生产，应该采用调整法加工，因此计算最大与最小余量时应按调整法加工方式予以确定。毛坯与零件不同的尺寸有：
