某净水厂挡土墙施工组织设计.docx

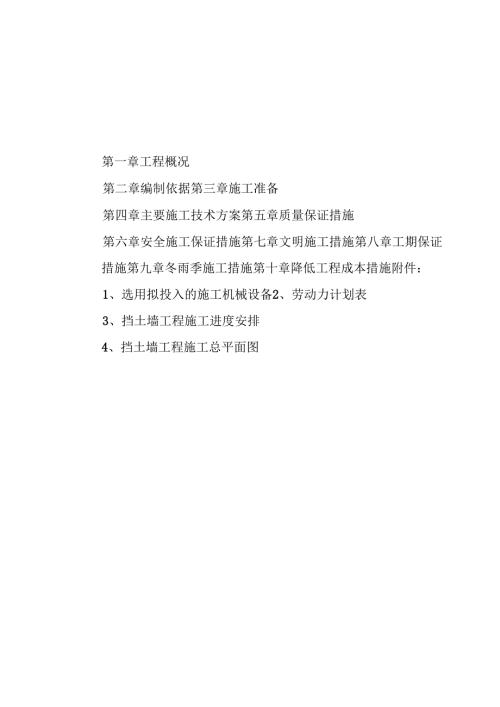

第一章工程概况第二章编制依据第三章施工准备第四章主要施工技术方案第五章质量保证措施第六章安全施工保证措施第七章文明施工措施第八章工期保证措施第九章冬雨季施工措施第十章降低工程成本措施附件：1、选用拟投入的施工机械设备2、劳动力计划表3、挡土墙工程施工进度安排4、挡土墙工程施工总平面图第一章工程概况XXX开发区供水厂挡土墙工程位于XXX区平江西路西侧，由XXX市给排水工程规划设计院设计。净水厂由XXX市水务集团有限公司投资，它的建设将极大地改善开发区的投资环境，促进XXX开发区的经济发展。挡土墙结构为：下部为3.85米高的阶梯状毛石挡土墙，挡土墙底部宽2米，顶部宽0.5米，上部为2.1米高清水围墙，用M5混合砂浆砌MUlO蒸压灰砂砖。挡土墙间距18米设沉降伸缩缝一条，填塞沥青麻筋；另设100PVC管泄水孔。第二章编制依据一、二OXX年十二月XXX市水务集团有限公司提供的净水厂布置总图及地形图。二、二OXX年十一月XXX市给排水工程规划设计院设计的施工图。主要设施为：办公室、宿舍、职工食堂、水泥棚。(3)生产用水、用电：本工程用水、用电由业主协助解决。第四章主要施工技术方案本工程因工期紧，任务重，必须统筹安排，合理组织施工。本次施工计划分二班作业，二班同时开工，流水作业。一、施工程序本工程遵循先地下后地上，先整体后局部的建设基本程序安排施工，施工段的划分详见平面图。1、毛石挡土墙工程施工程序放线一人工开挖沟槽一人工清理、修整一验槽一砌20.00以下毛石基础一回填±(夯填)一砌阶梯形毛石挡土墙一预埋100PVC管泄水孔一毛石挡土墙外侧勾缝一伸缩缝填塞沥青麻筋一检查、清理2、围墙工程施工程序立找平碎模板一清理、加固一浇捣碎找平层一施工投点放线一砌清水砖墙一勾缝一检查、验收第一节施工测量1、场地控制网的测设遵守先整体后局部、高精度控制低精度的工作程序，即先测设场地整体的平面控制网和标高控制网，再以控制网为依据进行建筑物的定位、放线和标高的测设。本工程测量设置场地控制网，各点的设置优先考虑设置在附近区域内的永久性建筑物墙面上。如没有永久性建筑，则在场外地面上设置永久性控制桩，控制桩采用碎基座保护处理。本工程的场地标高控制网共设四个控制点，分别设在挡土墙四个角区域附近的永久性控制桩上，并在挡土墙本身四个外角设置标高线加以综合控制。所有设置点均以100mm三角形用红油漆标绘。2、测量定位放线本工程根据总平面图中的规划红线，道路中心线或甲方移交的测量控制点，采用直角坐标法进行轴线的定位和校核。为了确保工程质量，防止同测量放线的差错造成的损失，必须在整个施工的各个阶段和各主要部位做好验线工作，并要在审查测量放线方案和指导测量放线工作方面下功夫，改变只是事后验收的被动工作方法。建立一切定位、放线工作要经自检、互检合格后，方可申请主管部门验收的工作制度。3、工程轴线控制(1)平面控制本工程为围墙结构，根据其形状特点，平面采用“井”型主轴线控制。利用经纬仪测出挡土墙轴线控制桩，经复测合格后(误差不超过2mm),引测至安全、固定位置，做碎护墩加以妥善保护。用红色三角油漆标绘，后重新投测验成，将误差控制在2mm以内，经复测合格后再依据经纬仪和锤球直接投测到基础上。其它各层平面轴线控制，主要采用外控法，即用经纬仪竖向投测法中的延长轴线法，基础完成后，用经纬仪投侧或锤球投标到五条轴线的柱外侧,做好红色三角标绘，弹上墨线，施工时以内控制轴成法用吊线坠相结合双向控制，每投测一层，必须进行复测、验线。(2)高程控制水准点在基础土方开挖时，应根据在场内设置的永久性控制桩和高程控制点，通过三点水准测量进行引测。对测量成果进行平差后，确定其最终结果，用红色油漆三角标绘，再根据原始标高控制基础的高程。±0.000以上标高的控制，则在每层毛石挡土墙四角的外边上标出统一标高的红色标绘。根据底层原始标高由钢尺一次性向上引，不得分层上引，以防止在倒换钢尺时产生误差。量取时最多间距20米设基点同时向上引，由下层传引来的高程点必须由水准仪检查闭合后方可使用。第二节施工便道及土方工程1、根据本工程特点，施工场地原为水田，只有南边一段有可供机动车运输的土路，为了减少材料二次搬运，降低工程成本，保证工程工期，沿围墙四周设3M宽施工便道，底层填含有卵石的黄土后进行碾压，上铺15CM厚碎砖。2、土方开挖(1)本工程土方开挖到至绝对标高19.05m,采用人工开挖施工方案。(2)开挖时，每段沟槽处均应设立两个标高控制点，随挖随出整改意见，发出整改通知单，由项目经理签收，并布置落实整改人、措施、时间。如经复查未完成整改，将对项目经理及有关责任人进行处罚。（4）对公司有关部门到项目随机抽查发现的问题，由项目质安部监督落实整改。第七章文明施工措施1、建立文明施工岗位责任制，实行项目经理责任制，设立文明施工责任人，保证文明施工措施的贯彻落实。2、开工前由文明安保部组织对项目经理部、施工队和班组进行三级施工教育，树立文明施工意识。3、施工中的废水以及大临时点内的生活污水按规定排放至指定地点，不得随意排放;施工中的各类废弃物在规定地点集中堆置、集中弃运至指定堆场。4、施工现场内的各种施工材料按需要均衡进料，并有序地堆放整齐，保持施工现场和大临点的整洁。5、工地保证开水供应，严禁食用生水；所有进入施工现场人员均着装整齐，不准打赤膊、打赤脚、穿拖鞋进入现场。6、定期进行文明施工检查活动，检查施工过程中的文明施工情况，发现问题及时整改，并作好记录。7、除设有符合规定的装置外，不得在施工现场熔融沥青或者焚烧油毡以及其它会生产有毒、有害烟尘和恶息气体的物质。8、施工废水，生活污水经沉淀净化后方可排除，未经净化的污水不得排入农田、耕地、饮用水源、灌溉渠道，防止污染河流、池塘。第八章工期保证措施1、合理进行施工组织和调度，搞好各施工段和各施工环节之间的衔接，减少不必要的延误。2、严格施工安排的计划性，根据工程规模和工程总的工期要求，科学合理地编制月度生产计划，作为施工组织和调度的依据。3、加强施工质量的管理，力争各工序一次报验一次各格通过,避免因质量问题返工造成工期延误。4、搞好施工用机械的保障工作。根据生产计划，做好机械的调配的计划，按计划及时组织进场，避免出现停工待料现象，保证工期目标的实现。5、施工队、班组以责任承包与效益挂钩，充分调动全体人员的积极性和创造性。6、加强质量管理，严格控制每一道工序的施工质量，避免返Xo7、正确处理工程进度与经济性的关系，必要时加大人力、机械、资金、材料的投入，确保工期目标的实现。第九章冬雨季施工措施一、冬雨季施工的特点冬雨季施工由于施工条件及环境不利，是工程质量事故易出现的多发季节，而且质量事故出现的隐蔽性、滞后性，将给事故的处理带来很大的困难。二、冬雨季施工的准备工作针对现场的实际情况和工程需要，冬雨季施工所必须的材料、工具、设备应提前做好准备工作，有计划性地合理安排各作业工序,准确掌握天气预报情况，不盲目施工，经常检查机械、设备等器具,及时进行修、保温、保养等工作，不用的要及时拆除，注意现场的道路疏通及排水工作。施工队应对全体职工进行一次技术交底，并建立必要的责任制度。随时注意天气、气温的变化情况，作好防冻、防雨措施。三、冬雨季施工组织管理措施凡在冬雨季内施工的分部、分项工程，施工队必须向作业班组和民建队进行书面的技术交底，质检部门必须加强对冬雨季措施落实情况和施工质量情况和跟踪检查。冬雨季施工措施不落实，不得盲目施工。试验室必须完善砂浆试块标准养护条件。工地领导就确保冬雨季措施所需的资金，物资供应部门要落实雨季的有关材料、工具、设备的供应工作。第十章降低工程成本措施一、选用先进施工技术（电渣压力焊、镶纹机械连接，减水剂）和机械设备，科学地确定施工方案，提高工程质量，确保安全施工,缩短施工工期，降低工程成本。二、在广大工程技术人员和职工中开展“讲理想，化贡献”活动，献计献策，推广应用“四新成果”降低原材料消耗，提高劳动生产率。三、合理划分施工区段，按流水法组织施工，避免人员窝工。四、坚持文明施工，周转材料，工具应堆放整齐，模板、架料不得随意抛掷，拆下的模要及时清理修整，以增加模板使用周转次数。五、加强计量管理工作，控制能源，材料消耗。六、砂浆中掺入减水剂，减少水泥用量。七、采取切实可行的措施，搞好成品保护工作。八、加强对机械设备的保养工作，以提高其使用率。选用拟投入的施工机械设备序号机械或设备名称号格型规数量国别产地制造年份（年）额定功率KW生产能力1灰浆搅拌机200L2台上海2普通水准仪J22台中国3普通经纬仪1台上海4碎振捣器平板式4台XXX5碎振捣器插入式8台XXX6蛙式夯土机4台XXX15kw劳动力计划表编号施工队投入人数使用时间1泥工队402架子工队53排水队24项目经理部8
