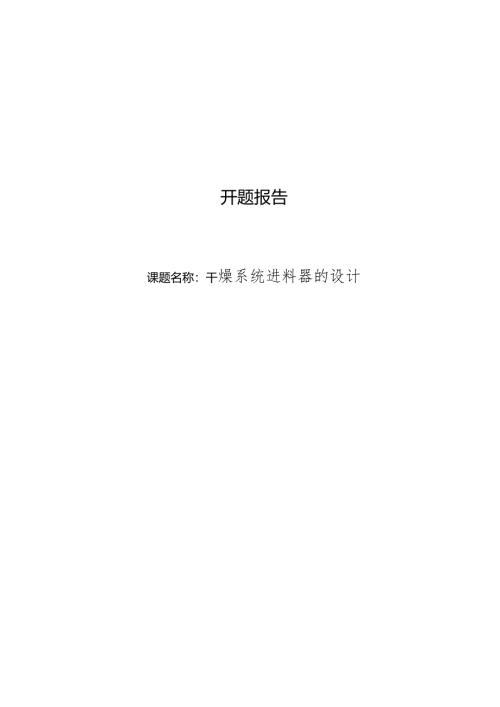

开题报告课题名称：干燥系统进料器的设计1.选题的目的及意义进料器：别名送料机，送料器，指用于输送材料的机器。常见于粒料、粉料、，片状料、带状等物料的自动化、定量化、精确化的输送。无论是轻工行业还是重工业都不可缺少的传输设备。传统观念，送料器是借助于机器运动的作用力加力于材料，对材料进行运动运输的机器。近代的送料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中，但人们仍然将这些设备归纳在送料料器类的设备中。自动化程度高的送料设备有：由单片机控制的动头式送料器、激光送料料器、高压气压和电脑送料料器等。另外，国外的司生产一种投影送料机这种设备的送台上设有感应器及目察装置，用于对材料轮廓扫描，或在物料投影以引导送料。本课题研究的主要对象是干燥系统的进料器，干燥机是一种利用热能降低物料水分的机械设备，用于对物体进行干燥操作。干燥机通过加热使物料中的湿分(一般指水分或其他可挥发性液体成分)汽化逸出，以获得规定湿含量的固体物料。干燥的目的是为了物料使用或进一步加工的需要。在干燥前，需要定时、定量、连续或间断地给干燥机输送物料，这就得依靠进料器来完成。进料器设计一般有以下几个技术要求：(1)结构简单，自重轻；(2)可连续输送，工作平稳，步调一致；(3)输送速度快，输送能力大，能耗低；(4)工作过载时能够自行保护，避免重大经济损失；(5)操作简单，安全可靠，保养检修容易，维修管理费用低。因此，研究进料器各个功能机械传动结构的优化，并进一步往智能化、绿色化、低能耗的进料器方向深入研究，在成本，质量、控制方面都有很重要的现实意义。2 .本课题在国内外的研究状况及发展趋势送料器是一种典型的机械产品，它借助于机器运动的作用力加力于材料，对材料进行运动运输的机器。近代的送料料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中，但人们仍然将这些设备归纳在送料料器类的设备中。现在市场上普通的送料器按工作方案分类有:1 .带式送料器一般结构主要由输送带、滚筒、支承装置、驱动装置、张紧装置、卸料装置、清扫装置和机架等部件组成。带式送料器是一种生产技术成熟、使用极为广泛的输送设备，具有最典型的连续送料机的特点，近年来发展很快。其主要优点：（1）结构简单，自重轻，（2）输送路线布置灵活，适应性广，可输送多种物料；（3）输送速度快，输送距离长，输送能力大，能耗低；（4）可连续输送，工平稳，不损伤被输送物料；操作简单，安全可靠，保养检修容易，维修管理费用低。2 .埋刮板送料器埋刮板送料机由封闭的壳体、刮板链条、驱动装置及张紧装置等部件组成。埋刮板送料器的主要优点是：适用范围广，输送物料的品种多，其他连续送料器械难以输送的物料，许多都可以采用埋刮板送料器进行输送；密封性能好，物料在封闭的机槽内输送,不抛撒，不泄露，能防尘、防水、防毒、防爆，大大改善了劳动条件，防止环境污染；工艺布置十分灵活，可用于各不同方向的物料输送；容易实现多点加料或多点卸料；体积小，占地面积小，可在比较狭窄的工作场地使用；输送过程中物料与刮板链条之间基本上无相对运动，故对物料的损伤小；安装容易，操作、维修方便，运行安全可靠。3 .斗式送料器斗式送料器主要由牵引构件（橡胶带或链条）、承载构件（料斗）、头轮和底轮、驱动装置、张紧装置、机壳等组成。闭合的牵引构件环绕于头轮和底轮上，并被张紧装置张紧。在牵引构件的全长上，每个一定距离安装一个料斗。为防止物料的抛撒和灰尘飞扬，这些运动的部件用机壳封闭。工作时，外部的驱动装置通过头轮带动牵引构件和料斗运行。物料从机座的进料口进入机座底部，被运动着的料斗挖起并向上提升。到达机头后，物料再重力和离心力的作用下脱离料斗，从卸料口排出。4螺旋送料器螺旋送料器主要由料槽、螺旋叶片和转动轴组成的螺旋体、两端轴承、中间悬挂轴承及驱动装置所组成。当螺旋体转动时，进入机槽的物料受到旋转叶片的法向推力，该推力的径向分量和叶片对物料的摩擦力将使物料绕轴转动；而物料的重力和机槽对物料的摩擦力又阻止物料绕轴转动。当螺旋叶片对物料法向推力的轴向分量克服了机槽对物料的摩擦力及法向推力的径向分量，物料不和螺旋一起旋转，只沿料槽向前远移。5振动送料器振动送料器主要由输送槽、激振器、主振弹簧、导向杆、隔振弹簧、平衡底架、进料装置和卸料装置组成。振动送料器是利用某一形式的激振器使槽体沿某一倾斜方向产生振动，从而将物料由某一位置运送至另外一个位置。目前，自动化程度高的送料设备有：由电脑控制的动头式送料器、激光送料料器、高压气压和电脑送料料器等。另外，国外的司生产一种投影送料机这种设备的送台上设有感应器及目察装置，用于对材料轮廓扫描，或在材料行投影以引导送料安排。由此可见发展趋势，送料器将来必定进一步往智能化、绿色化、低能耗的进料器方向发展。3 .主要研究内容（主要着重于设计，增加新功能）（1）明确进料器的技术要求：工艺目的，工作时的负载及其大小，运动形式，各个运动参数的大小及范围，工作环境要求，经济性要求等。（2）根据进料器工作时的负载配置合适电机。（3）对旋转叶轮进行运动分析，分析转轴所受的各种负载，并画出相应的受力图、弯矩图和扭矩图。（4）选择合适的轴承，并对其寿命进行计算。（5）行星轮减速器设计（6）若干零部件的制造方法和工艺分析4 .完成论文（设计）的条件,方法及措施1、利用网络及图书馆搜集相关资料及论文，分类整理，用于在论文设计过程时的查阅。2.综合运用大学期间所学的专业课程知识、理论和毕业实习中学到的实践知识，在老师的指导下完成设计计算，分析、绘图、实验、数据处理、在完成以上任务的基础上结合技术文献、资料手册等撰写毕业论文。5 .论文进度安排3月5日3月8日：了解国内外的现状和发展状况。3月9日3月10日：查阅资料，清楚整个系统工作过程、工作原理，把图纸弄明白。3月11日3月12日：整理资料，完成论文的开题报告。3月13日3月19日：整理开题报告，重新认识一次，熟悉进料器各主要参数。3月20日4月200:设计初稿阶段，完成总体标准二维装配图、部件图、零件图。4月21日5月1日：完善设计图纸，把二维图纸转化为三维建模，对模型进行结构分析，查看干涉情况。5月2日5月10日：编写毕业设计说明书，中期检查。5月11日5月30日：图纸修改、设计说明书修改、定稿，材料复查。6月1日6月24日：毕业设计材料整理，准备毕业答辩。6 .主要参考文献1金国淼.化工设备设计全书干燥设备加.北京：化工工业出版社，2002,208,425-426.2张慎衷.旋转式卸料器工作性能分析J.交通部水运科学研究所：，1994,1215.3陈志希.密封兼防堵塞型回转给料器的设计J.北京院：化工部第六设计，1990,19.4魏静姿.叶轮给料机的功率计算J.河北：唐山工业职业技术，2010,12.5王文斌.机械设计手册（新版）（3）M.北京：机械工业出版社，2005,17-82-17-123.6闻邦椿.机械设计手册（第5版）（2）M.北京：机械工业出版社，2010,6-1006-110.导师（或导师组）对本课题的评价导师签名年月日评审小组组成姓名职称所在单位签字组长成员评审小组的审查结论组长年月日
