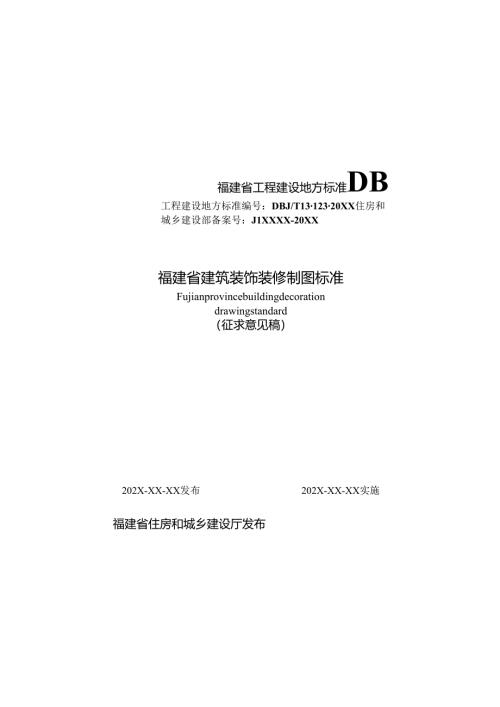

福建省工程建设地方标准DB工程建设地方标准编号：DBJ/T1312320XX住房和城乡建设部备案号：J1XXXX-20XX福建省建筑装饰装修制图标准Fujianprovincebuildingdecorationdrawingstandard（征求意见稿）202X-XX-XX发布202X-XX-XX实施福建省住房和城乡建设厅发布福建省工程建设地方标准福建省建筑装饰装修制图标准Fujianprovincebuildingdecorationdrawingstandard工程建设地方标准编号：DBJ/T13-123-20*住房和城乡建设部备案号：j*-20*主编单位：福建省建筑科学研究院有限责任公司厦门市建筑装饰协会批准部门：福建省住房和城乡建设厅实施日期：20XX年XX月X日202X年福州、乙、刖三根据福建省住房和城乡建设厅关于公布全省住房和城乡建设行业2023年第二批科学技术计划项目的通知（闽建科函2023133号）的要求，本标准由福建省建筑科学研究院有限责任公司、厦门市建筑装饰协会会同有关单位修编而成。标准编制组经广泛调查研究，认真总结实践经验，参考有关国内外先进标准，并在广泛征求意见的基础上，修订本标准。本标准共15章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.图纸图幅；5.图线；6.轴线；7.比例；8.字体；9.尺寸标注；10.符号；11.图例；12.图样画法；13.计算机辅助制图；14.协同设计；15.施工图编制深度。本标准修订的主要技术内容包括:1.增加部分术语；2.原“基本规定”的内容中分解为本标准的第45章、第79章，本标准共15章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.图纸图幅；5.图线；6.轴线；7.比例；8.字体；9.尺寸标注；10.符号；11.图例；12.图样画法；13.计算机辅助制图；14.协同设计；15.施工图编制深度。本标准修订的主要技术内容包括：1.增加部分术语；2.原“基本规定”的内容中分解为本标准的第45章、第79章，相应章节内容补充完善；3.原“基本规定”的内容修订为制图总共性原则；4.对原“符号”、“图例”章节内容补充完善；5.增加“轴线”、“图样画法”、“计算机辅助制图”、“协同设计”、“施工图编制深度”；6.增加附录表A、表B内容。相应章节内容补充完善；3.原“基本规定”的内容修订为制图总共性原则；4.对原“符号”、“图例”章节内容补充完善；5.增加“轴线”、1“图样画法”、“计算机辅助制图”、“协同设计”、“施工图编制深度”；6.增加附录表A、表B内容。本标准由福建省住房和城乡建设厅负责管理，由福建省建筑科学研究院有限责任公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送福建省住房和城乡建设厅科技与设计处（地址:福州市北大路242号，邮编：350001）和福建省建筑科学研究院有限责任公司（地址：福建省福州市闽侯县上街镇高新大道58-1号，邮编：350108）,以供今后修订时参考。本标准主编单位：福建省建筑科学研究院有限责任公司厦门市建筑装饰协会本标准参编单位：福建省建筑装饰行业协会武夷装修工程（福州）有限公司福建国广一叶建筑装饰设计工程有限公司厦门市海沧区建设与交通工程质量安全站福州市建筑设计院有限责任公司福建中城世纪建设集团有限公司中铁二十四局集团福建铁路建设有限公司厦门方式装饰设计有限公司厦门市汇合装饰设计有限公司福建理工大学本标准主要起草人：郑柳杨黄梅平蔡斌斌陈立政蔡理怀廖威叶斌陈旭龙黄希辉姜景桂陈希茂方国溪吴腾波沈华杰本标准主要审查人：i.o.1为了规范建筑装饰装修工程设计制图标准，做到图面简明、清晰、准确，保证图纸质量，提高制图效率，符合设计、审查、工程预算、工程招标投标、施工、监理、验收、存档等要求，适应建筑装饰装修工程发展的需要，特制定本标准。1. 0.2本标准适用于福建省建筑装饰装修工程制图：1. 建、改建、扩建工程的各阶段设计图及竣工图；2. 有建筑物、构筑物的实测图。3. 0.3本标准适用于下列制图方式绘制的图样：1计算机制图；2手工制图。L0.4本标准与现行国家标准房屋建筑制图统一标准GB/T50001总图制图标准GB/T50103建筑制图标准GB/T50104、房屋建筑室内装饰装修制图标准JGJ/T244、CAD工程制图规则GB/T18229配套使用。2术语4. 0.1建筑装修buildingdecoration为保护建筑物的主体结构、完善建筑物的使用功能和美化建筑物，采用装饰装修材料，对建筑物的内外表面及空间进行的各种处理过程。2. 0.2建筑装饰buildingdecoration在建筑室内空间中运用装饰材料、家具、陈设等物件对室内环境进行美化处理的工作。2. 0.3总平面图OVeraIlfloorplan在建筑装饰装修中，表所设计的平面与所在楼层的总平面关系或所设计装饰装修建筑与与环境的总体关系的图样。具体表达所设计平面朝向、门厅、主要交通路线及出入口、疏散通道、安全出口等总体平面之间关系的图样。2. 0.4平面系统图Plansystemdiagram在建筑装饰装修中，依据平面图的信息延伸出顶棚平面图、顶棚装饰灯具布置图、顶棚综合布点图、墙体定位图、地面铺装图、索引图、设备设施布置图、陈设及家具平面布置图、部品部件平面布置图等与平面相关信息图，使复杂信息简单化。2. 0.5顶棚ceiling顶棚是指室内空间上部的结构底板及梁或装饰层，又称天棚。常用顶棚有以下两类：1原顶棚一一原建筑楼层的底板及梁露于室内空间。2装饰顶棚又称吊顶一一原建筑楼层的底板及梁下另挂一层装饰材料的顶棚。2. 0.6综合布,点图comprehensiveceilingdrawing在建筑室内装饰装修中，为协调装饰装修顶棚造型与设备、设备间的空间位置关系，将顶棚造型与顶棚所能明露设备的规格、位置间关系综合表示在一起的图样。2.1 .7墙体平面布置图wallplan在建筑室内装饰装修中，根据平面功能布局表达新增墙体的材料、尺寸、位置、耐火极限、门窗洞口的位置及尺寸等信息的平面图。又称墙体定位图、墙体尺寸图。2.2 .8地面铺装图tileLayoutonFloor在建筑室内装饰装修中，表达地面铺装的材料、尺寸、地面标高、栏杆脚座、窗台板等信息的平面图。又称地面装饰图。20.9标高elevationl在建筑室内装饰装修中，以本层室内地坪装饰装修完成面为基准面并作±0.000起算至该空间各装饰装修完成面之间的重直高度。2.0.10索引符号indexsyimbol对图样中对需要通过单独深化大样、剖面、节点等引出符号，含大样或节点的图编号及索引到图号，以方便绘图、图纸查找。2.0.11剖切符号cuttingsymbol用于表示剖视面和断面图所在位置的符号。2. 0.12剖面图section在建筑室内装饰装修设计中表达物体内部形态的图样。假想用一剖切面（平面或曲面）剖开物体，移去剖切物后，剩余部分向投影面上投射得到的正投影图，应包括剖切面和投影方向可见的建筑室内构造、构配件、装饰物以及必要的尺寸、标高等。2.0.13断面图profile假想用剖切面剖开物体后，仅画出物体与该剖切面接触部分的正投影而得到的图形。2.0.14详图detsildrawing在建筑室内装饰装修设计中对局部平面、吊顶、细部、构件、配件等需用较大的比例才能将其形状、尺寸、材料、配件、做法等详细信息准确表达出来的图样。又称“大样图”，2.0.15节点jointdetnil表装饰装修面层、基层、基体之间的详细构造做法的图样。2.0.16图例legend表某种装修材料、灯具、家具、设备等品种或构造而设定的标准图样。2.0.17展开图unfoldeddrawing对于呈弧形或异形界面难以用正投影形式无法表达出准确的尺寸时，将其展开为直线平面后绘制的图样。2.0.18镜像投影reflectiveprojection设想与顶界面相对的底界面为整片的镜面，该镜面作为投影面，顶界面的所有物象都映射在镜出上面呈现出顶界面的正投影图的一种方法。2.0.19轴测图axonometricdrawing用平行投影法将物体连同确定该物体的直角坐标系一起沿不平行于任一坐标平面的方向投射到一个投影面上所得到的图形，称作轴测图。2.0.20透视图Perspectiveview根据透视原理，将建筑物或建筑室内空间与其它物体的三维空间形态和相互关系（包括阴影）按画法几何学的原理绘制在平面图纸上，以表示其空间立体形象，表达空间尺度和关系。2.0.21效果图designsketch在透视图的基础上进行的艺术处理，对所要表现建筑室内空间与其它物体进行渲染上色，添加家具、灯光效果、软装等配景,仿真化，使其更为生动有感染力。2.0.22计算机辅助设计制图利用计算机及其图形设备帮助设计人员进行设计制图工作，主要利用计算机硬件储存设计文件、计算机软件进行图纸设计及制图。2.0.23图层layer计算机辅助制图软件中对相关图形元素数据具有统一的颜线型、线宽、状态等共有的属性，属于同一图层的实体。2.0.24协同设计synergisticdesign通过计算机网络与计算机辅助设计技术，创建协作建筑装饰装修设计环境，该环境有利于设计团队各成员按照各自分工，并行交互式地完成设计任务，实现设计制图资源的优化配置和共享，最终有效率有品质地完成工程设计。2.0.25图层协同layercollaboration所有协同设计是在所提资文件的基础上，通过图层过滤器对图层进行筛选，保留必要的图层后进行协同设计。3基本规定3.0.1建筑装饰装修图纸深度应能满足施工预算、招投标、施工实施等要求，同时满足现行福建省建筑工程施工图设计文件标准深度规定要求。3.0.2建筑装饰装修图纸编排列宜符合下列顺序：图纸目录、设计施工说明、平面图系统图、立面图、节点、详图顺序排列，并以此编排相应的图纸目录。3.0.3同一工程图纸专业顺序编排，应为建筑装饰装修图、结构图、给水排水图、暖通空调图、电气图等编排。3.0.4同一栋各楼层的装饰装修图纸编排顺序应优先按照建筑物楼层顺序由下至上进行，同楼层各段（区）的装饰装修图纸应按主次区域和内容的逻辑关系排列。建筑装饰装修工程图纸如建筑装修单体有多栋时，宜按楼栋进行分区即各自独立编排图纸序号。每一分区内，应按该区域内的平面图系统图、立面图、详图等顺序编排图号。3.0.5同一工程项目所用的图纸幅面规格除目录可单独采用A4图幅外，其它的图幅宜一致，图样比例应与图幅相协调，图面应饱满整洁有序清晰。3.0.6同一个工程项目所用的图例、文字符号、参照代号、术语、线型、字体、制图方式等应一致。3.0.7图样中的文字标注、尺寸标注应清晰，不宜与图线、文字及符号等相交或重叠；不可避免时，应首先保证文字标注、尺寸标注清晰。3. 0.8图样的说明应布置在图面右侧或下方。3.1 .9图样上的尺寸标注数字与图上量取数字有矛盾时，应以标注的尺寸数字为准。3.2 .10图样上的尺寸单位，除标高及总平面以米为单位外，其它应以毫米为单位。4图纸幅面4.0.1图纸幅面规格、图幅加长规格应符合现行国家标准房屋建筑制图统一标准GB/T50001规定。4. 0.2建筑装饰装修公共建筑工程宜采用A2图幅，家装工程宜采用A3图幅。4.1 .3图纸中的图线框、幅面线、装订线、会签栏的格式及尺寸应符合现行国家标准房屋建筑制图统一标准GB/T50001相关规定
