电力监控系统介绍.ppt

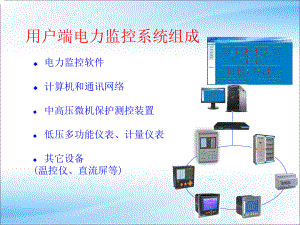

用户端电力监控系统组成u电力监控软件u计算机和通讯网络l中高压微机保护测控装置l低压多功能仪表、计量仪表l其它设备(温控仪、直流屏等)电力监控系统的功能 数据采集 数据处理 控制操作 告警管理 用户权限 报表 人机界面 事故追忆 WEB发布 打印 GPS对时 故障录波 VQC 微机防误电力监控软件目前软件的不足大系统速度慢界面不能满足用户要求某些专业功能无法满足我们的改进专业的电力监控软件专业的通讯管理机电力监控系统的几种组网方式电力监控系统的几种组网方式电力监控系统的相关标准GB/T 14285-2006 继电保护和安全自动装置技术规程GBT 14598.300-2008 微机变压器保护装置通用技术要求DL/T 5430-2009 无人值班变电站远方监控中心设计技术规程GBT 13729-2002 远动终端设备DL/T634.5101-2002 远动设备及系统 第5-101部分：传输规约基本远动任务配套标准DL/T634.5104-2009 远动设备及系统 第5-104部分GB/T 2887-2011 计算机场地通用规范DL/T 1023-2006 变电站仿真机技术规范Q/GDW 231-2008 无人值守变电站及监控 中心技术导则DLT645-2007 多功能电能表通信协议Q/GDW 214-2008 变电站计算机监控系统现场验收管理规程国家电网公司十八项电网重大反事故措施用户端电力监控系统的招标l招标要求功能要求和变电站自动化类似厂家编写招标要求l招标形式：成套招标、单独招标怎么看待招标文件技术要求l必须要重视的用户技术实力很强，自己编写的招标文件招标文件明确列出必须满足的要求l 可以忽略 竞争对手写的明显不合理门槛 （五花八门的认证资质、明显不合理的要求） 招标人不懂，随便抄的l可以改变的利用相关干系人，改变对自己不利的条件电力监控系统怎么编写招标文件l电力监控、电能管理、能耗限制性要求比较难写可以结合公司和产品资质系统可以结合产品设计院上图很重要电力监控系统项目模式l设计院了解项目信息，上图l通过设计师认识甲方项目负责人或者总包方l帮助编写招标文件l投标过程中和甲方保持沟通电力监控系统项目模式2l通过项目信息认识甲方项目负责人或者总包方负责人l通过甲方或总包方找到设计师，上图l帮助编写招标文件l投标过程中和甲方保持沟通电力监控系统项目模式3l给柜厂报价：价格竞争l通过柜厂项目经理运作也可以做高价电力监控系统项目模式4l申请入围大企业合格供应商名单，如SOHO、万达等专做商业地产的企业l搞定关键人物电力监控系统项目模式5l 与供电公司合作：二三四线城市建筑设计院大多只设计低压部分，用户端中高压部分由专业电力设计院设计，具有垄断地位掌握一些实用的标准或者规范住建部2009全国民用建筑工程设计技术措施 电气GB50293-1999 城市电力规划规范保障配电系统安全可靠运行从中压到低压我们可以实时监控保护，保护用电安全l微机保护可以在40ms以内切断故障，防止次生灾害，备自投等自动装置能在ms级的时间内接通备用电源，保障电力供应l380V回路可以通过仪表测量参数的同时设置越限告警l对配电网络实施可视化管理，通过人机界面随时掌握系统任一回路运行状况l可以为您的配电系统安全提供合理建议电费去向对电能的管理不留死角l搭建完整的计量体系，防止偷电、异常用电，建立报表和图形l分别统计照明插座用电、动力用电、特殊用电l远程抄表，所有电能管理的数据可以按照要求格式自动生成日、周、月、季、年等各种报表l仪表提供的需量值可以测算企业的年均最大需量，作为和供电企业签订用电合同的指标，最大程度省电、省钱保证精密设备正常运行实时监测电能质量，消除干扰l电力系统会受到外来干扰或者自身用电设备的干扰，会产生大量的浪涌和高次谐波，如果不监测和消除这些干扰，会大大缩短精密设备使用寿命，比如实验室、化验室、通讯行业l实时监测精密设备负荷回路的电能质量，包括高次谐波分量和畸变率为改善电能质量提供合理措施建议，比如使用浪涌抑制器、谐波抑制器(APF有源电力滤波装置)来改善电能质量，保证精密设备安全运行节省人工 提高效率减少巡视抄表维修工作量l微机保护、网络电力仪表和其它智能计量表计可以让运行人员通过鼠标掌握整个配电系统运行情况，而不必频繁的巡视l系统提供预警和保护措施，有助于发现隐患，快速定位故障，结束凭借一只万用表和一把螺丝刀解决所有问题的低效率方式，缩短故障时间l电力监控系统能为企业节省60%的供配电人工，使停电故障时间减少80%以上电力监控系统占项目电力投资的比例l 某大型购物中心省会城市，10万平方米有家乐福超市、百货商场、专卖店、快餐店6台1600kVA变压器，供电设施总造价1千2百万元电力监控系统总价约30万元，占供电设施总造价的2.5%l 有3个车间的工厂6台1600kVA变压器供电设施总造价9百万元电力监控系统总价24万元，占供电设施总造价的2.7%电力监控系统的收益收益公式化计算l 总负荷10000kVA，供电电缆总长20公里的工厂l 损耗=FWKLT/PF，式中F 表示1kWh电能的平均电价，为便于计算取1元/kWh ；W 表示工厂总负荷= 1.5万千瓦；K 表示故障率，实现配电自动化之前取K=0.5次/km/年；L 表示线路长度=20公里；T 表示平均每次查找和排除故障时间，实现配电自动化之前取T=2小时；PF 为厂区系统功率因数，自动无功调节之前取0.75。l 不安装电力监控的工厂全年非正常损耗=1.0150000.5202/0.75=40万元 l 在安装电力监控系统之后，损耗 =1.0150000.1201/0.95=3.16万由于系统预警和自动化程度提高，故障率会降低到K=0.1次/km/年，故障处理时间T缩短一半，功率因数PF提高到0.9l 全年节省非正常损耗36.8万元。我们可以做什么类型的电力监控系统我们可以做的系统：用户侧35kV及以下电压等级变电站/变电所、开闭所等等比如万达广场，一个35kV变电站，10个10kV变电所我们不做的系统：电网110kV变电站、火电厂、水电厂、超大型的监控平台
