XXX宾馆监控系统设计方案.docx

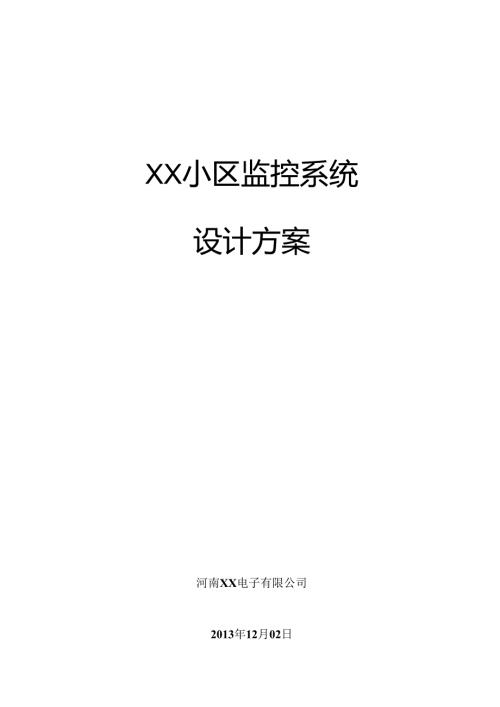

XX小区监控系统设计方案河南XX电子有限公司2013年12月02日目录第一章系统概述11.1 概述11.2 建设宗旨11.3 基本思路1第二章系统功能2第三章系统构成4第四章设计标准54.1 设计依据54.2 设计原则54.3 产品选型标准5第五章系统设计75.1 系统组成及点位分布75.1.1 点位分布75.1.3 前端监控点配置95.2 传输部分设计105.3 控制及处理部分设计105.4 防雷部分（可选）115.5 系统原理图13第六章产品选型146.1 前端设备型号规格156.2 后端设备型号规格18第七章系统安装要求27第八章施工组织设计298.1 项目实施组织构架及管理298.1.1 项目经理职责298.1.2 项目管理顾问职责298.1.3 现场经理及技术负责人的职责298.1.4 文档管理员职责308.1.5 安全员的职责308.1.6 质量员的职责308.1.7 计划员的职责308.1.8 各专业管理小组（专业工程师）岗位责任318.2 施工方案318.2.1 工程主要内容318.2.2 施工组织总体目标318.2.3 工程中所需工具及现场管理场所要求318.2.4 施工部署328.3 技术措施方案38第一章系统概述1.1 概述近年来，随着电子技术的不断发展，信息技术的浪潮正在冲击和改变着人们传统的思维方式、工作方式及当今社会的各个领域。随着人们对现代化安全防范系统需求的不断增长，建设一套安全、高效、配置合理的安全防范及电视监控系统已经成为宾馆、大厦建设不可缺少的组成部分。我们本着高水准、高质量，提高产品的性能价格比，在设计上充分体现建设者的意图，并考虑到今后使用者的维护、使用、保养的方便性，结合XX宾馆监控的具体需要，以广东保千里电子技术公司多年来的系统工程经验，设计了本方案。1.2 建设宗旨结合XX宾馆监控的实际需要，我们提出以下几条设计原则：综合考虑各子系统，保证系统安全可靠，性能价格比最优，综合优化配置。1.3 基本思路采用计算机多媒体技术、视音频技术、现代通信技术、自动控制技术等，形成多功能、综合性的智能化监控系统。首先在设计上要保证XX宾馆安全防范系统的先进性，但在具体实施时又要本着经济、实用、合理、可靠的原则来配置系统的硬件和软件，同时系统所配置的硬件和软件必须是模块化的、开放式的结构，以便今后扩展。第二章系统功能闭路电视监控系统简介闭路电视监控系统简称CCTV系统，是时代发展的产物。当今CCTV系统采用了4C技术，即控制技术、显示技术、通讯技术和计算机技术。这些高新技术的应用，使电视监控系统技术上了一个新台阶。它使管理者坐在控制室中就能控制前端的设备，观察到控制范围内所有重要地点的情况，为管理、保安系统提供了临场视觉效果，为监控范围内各种设备的运行和人员活动提供了较为直观的监视手段。因此，CCTV监控系统已成为现代化管理和智能保安系统中不可缺少的组成部分。电视监控系统的优越性效率高：系统可以长时间连续运转，更充分的利用现代网络技术，实现信息共享,提高管理水平和工作效率，节省了大量的人力物力。可靠性高：信息采集和处理，以及数据的传输,设备的控制,全部由系统实现,减少了过去人为造成的过失。便于记录：系统可以把摄像机获得的图像信号用专用存储设备进行长时间连续记录，以供日后查对。集成化管理：系统可以通过软件或硬件方式与智能化管理的其它部分集成在一起,实现遥测遥控等智能化的功能。监控系统的主流技术及今后的发展方向随着现代科技的发展，监控系统走过了从无主机到多媒体主机、模拟摄像机到数字化摄像机、普通录像机到硬盘录像机的发展阶段。监控系统也必将由模拟信号系统发展为数字化信息系统，由单机控制向网络传输、控制发展。当今小型监控系统的控制器多采用工业控制标准的数字化硬盘录像控制主机系统，实现自由切换系统中所有的摄像机，控制主机采用多媒体计算机，实现简便的全局控制，可接多台分控计算机，实现多用户、多地点的监控。而且一台网上控制计算机能够控制多个受控子系统内的摄像机及任意调用网络内所有监视点的图像。电视监控系统的功能特点本系统采用数字多媒体技术、计算机图像处理技术和高速网络技术，全面实现视音频监控功能。具体功能如下：2.1.1系统具有全矩阵切换功能：一体化工控主机，良好的操作界面，图形化界面可对云台、镜头等进行控制。控制室设计要先进实用，体现人性化；主控室配以大屏幕显示器，具有一定观赏性。2.1.2图像信号的切换功能：通过矩阵控制主机，可以将某一路摄像机输出的图像信号切换到屏幕墙上，使人能选看任一路图像。2.1.3可编程功能：摄像机、监视器的顺序指定，视像显示顺序指定，云台方位起始位置和俯仰的预定，设定时间和日期，密码等。2.1.4报警触发、联动功能：报警响应切换摄像机到显示画面，触发云台及摄像机到报警位置，并可提供打印的报警报告。2.1.5字符叠加功能：可将字符叠加到视频图像，用来指明摄像机号、监视器号。2.1.6控制功能：控制摄像机的电源开关，云台的上下及左右旋转，镜头的光圈大/小，变焦远/近，聚焦大/小。2.1.7长时间视频资料保存功能：目前常用的传统型模拟制监控系统采用长延时录像机，录像图像质量一般，不便于保留，损耗较大。先进的数字压缩式硬盘录像系统，最大的优点是采用数字磁介质存储，可以保证数据多次复制不失真，而且可以方便地刻录成光盘永久保存。2.L8视频信号采集：彩色摄像机分辨率不低于480TVL,并具有电子快门、自动光圈、背光补偿、自动白平衡、同步锁相功能。终端显示优于VCD标准。第三章系统构成闭路电视监控系统的主要功能是对现场实况进行监视。它使管理人员在控制室中能观察到所有重要地点的情况，将监测区的情况以图像方式实时传送到管理中心，值班人员通过主控显示器可以随时了解这些重要场所的情况。闭路电视监控系统依结构可分为：摄像、传输、控制和显示记录四部分。各部分之间关系如下图所示。摄像部分：是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台。它的任务是对被摄体进行摄像，并把获得的光信号转换成电信号。传输部分：把现场摄像机发出的电信号传送到控制室，它一般包括线缆、线路驱动设备等。显示与记录部分：把现场传来的电信号转换成图像在监视设备上显示，并且可以把图像用硬盘录像机保存下来；所以，它主要包括监视器、硬盘录像机等设备。控制部分：负责所有设备的控制与图像信号的处理。在输入与输出之间加上视频切换设备（视频矩阵），负责视频信号的切换。设备组成：（1）前端设备主要有：摄像机、镜头、防护罩、解码器等。（2）传输设备有：视频传输电缆、控制传输线、接线箱等。（3）显示记录设备有：主控显示器、打印机等。（4）控制设备主要有：硬盘录像机、控制软件包等。第四章设计标准4.1 设计依据GA/T75-94安全防范工程程序与要求GA/T74-94安全防范系统通用图形符号GB50198-94民用闭路监控电视系统工程技术规范JGJ/T16-92民用建筑电气设计规范建筑弱电工程设计手册4.2 设计原则4.2.1 监控安全系统要采用当前国际上较先进的技术，所选设备技术性能优良，功能完善，工作稳定可靠，使整个系统在相当长的一段时间内，保持国内外先进水平，本着实用、经济可靠的原则，在节约及降低成本的前提下，使系统发挥最大的作用。4.2. 2监控系统的操作应具有灵活简便，易于掌握的特点，操作人员能够方便地进行使用及维护，使整个系统发挥最大的功能。4.3. 3系统设计应留有充分的余地，以便今后方便地进行系统扩充，为此，设备采用模块式结构。在需要时可随时增加视频及其它控制模块，使系统具有灵活的扩展性。4.4. 品选型标准在设计CCTV安全系统时，应根据设备的使用场所（室内或室外）来选择不同类型的设备。在普通室内外环境中，一般使用简单的支架和护罩来固定摄像机，有时也会将摄像机和镜头嵌到天花板或墙壁内。这些设备可以将摄像机和镜头固定在某个位置上。室外CCTV系统中常用的前端设备包括摄像机、镜头、护罩、支架、云台、普通照明灯、红外灯等组合型设备，或智能快球、匀速一体球等一体采集控制设备。另外，还需要使用各种电缆，以给设备提供电源，将控制信号传送给前端设备，将视频信号和其他信号送回控制室。监控室内的设备统称为后端设备，包括监视器、矩阵主机、硬盘录像机、画面分割器、长延时录像机、打印机等。第五章系统设计5.1系统组成及点位分布5.1.1点位分布XX宾馆的监控点主要设置在安全通道、走廊等位置，其中大厅、客房走廊为重点监控部位，需要进行7X24不间断重点监控，建议选用低照度室内球云台。对于一般监控点，建议采用室内彩色半球。具体点位分布：点位表序号楼层枪机半球球云台碟型主楼1地下层22一楼3423二楼374三楼375四楼356电梯2辅楼7地下层28一楼289二楼23210三楼2411四楼2点位示意图:视频+控制线缆报警、控制线缆监控中心视频+控制线缆视频+控制线缆视频线缆视频+控制线缆辅楼四层视频分配器_摄像机摄像机球云台用I,K球摄像机视频线缆视频线缆矩阵屏幕墙监控系统示意图视频线缆连接距离在300米内的,采用755同轴视a300500米范围的采用75-7同轴视频线缆，长距离的监控点采用就近汇集,在通过光纤传输到监控中心。说明:根据区域环境，本方案设计的监控点位共68个，其中主楼有监控点41个，辅楼监控点为27个，现暂定监控中心位于主楼一层监控室内，其他各监控点均需要将前端采集信号传送到监控中心。连接原则为：连接距离在300米内的，采用75-5同轴视频线缆，300500米范围的采用75-7同轴视频线缆，长距离的监控点采用就近汇集，统一传输至监控中心。如监控点为动点，则还需为控制信号布设同长的双芯屏蔽线。根据以上原则，68个监控点可分为2个区域，其中：辅楼最远处距离监控室也不超过200米，因此全部采用75-5视频传输，所有视频、控制线缆通过竖井然后经过桥架连接至监控中心；主楼的视频、控制线缆则直接通过竖井连接至监控中心。5.1.3前端监控点配置根据点位分布图所示，对于宾馆门厅选择室内5寸27倍光学变焦日夜型彩色高解像高速智能球，因为门厅面积比较大且人流多，需要动态查看，而室内5寸27倍光学变焦日夜型彩色高解像高速智能球该设备将球云台、解码器全集成在一体，具有外形美观，安装方便、运行平稳等特点。采用最新的先进技术、精湛的制造工艺、人性化的设计，外观精美，安装代表新一代高技术监控产品的发展潮流；快装底板设计，安装方便；配件齐全，适合各种场所美观安装；均配置了自带高倍电动变焦镜头的高性能数字信号处理（DSP）摄像机，集内置旋转云台和数字解码器于一体，采用全数码控制，编程灵活；传动系统设计精巧，可任意迅速定位、预置点记忆、连续扫描、自动翻转，实现了真正意义
