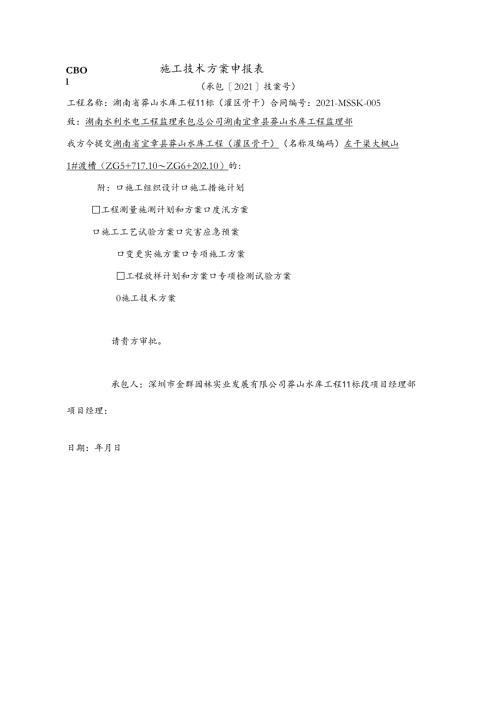

CBOl施工技术方案申报表（承包2021技案号）工程名称：湖南省莽山水库工程11标（灌区骨干）合同编号：2021-MSSK-005致：湖南水利水电工程监理承包总公司湖南宜章县莽山水库工程监理部我方今提交湖南省宜章县莽山水库工程（灌区骨干）（名称及编码）左干渠大枫山1#渡槽（ZG5+717.10ZG6+202.10）的:附：口施工组织设计口施工措施计划工程测量施测计划和方案口度汛方案口施工工艺试验方案口灾害应急预案口变更实施方案口专项施工方案工程放样计划和方案口专项检测试验方案0施工技术方案请贵方审批。承包人：深圳市金群园林实业发展有限公司莽山水库工程11标段项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：湖南水利水电工程监理承包总公司湖南宜章县莽山水库工程监理部签收入:日期：年月日说明：本表一式份，由承包人填写，监理机构签收后，承包人份、监理机构份、发包人份、设代机构份湖南省莽山水库工程II标左干渠大枫山俨渡槽(ZG5+71710ZG6+20210)施工技术方案审定：李东辉校核：蔡育生编写：刘俊(ndu三tr/深圳市金群园林实业发展有限公司莽山水库工程11标段项目经理部二O一七年五月一、编制依据及范围41.1 编制依据41.2 编制范围4二、工程概述52.1 工程概况52.2 工程地质52.3 水文气象52.4 主要工程量62.5 施工条件62.6 施工目标7三、渡槽施工总体方案93.1 总体施工顺序93.2 总体施工工艺概述93.3 总体施工平面布置103.4 本工程重点、难点及应对措施14四、施工进度计划164.1 编制原则164.2 编制依据174.3 施工准备与资源配置174.4 施工进度计划204.5 施工总进度计划安排22五、施工工艺技术与施工方法245.1 土石方开挖245.2 基础施工及回填255.3 排架柱施工265.4 槽身施工315.5 止水及栏杆等附属施工415.6 进出口渐变段施工42六、施工进度保证措施436.1 工期保证体系436.2 进度管理保证措施446.3 进度计划控制流程图456.4 确保工期的主要措施46七、施工质量保证措施497.1 工程质量保证措施497.2 全过程质量控制517.3 建立质量保证体系517.4 质量验评及质量资料55八、安全保证措施568.1 施工现场安全管理568.2 施工安全技术措施588.3 施工度汛安全618.4 安全教育与培训618.5 安全检查628.6 安全应急预案62九、文明施工、环保、水保措施689.1 文明施工措施689.2 环境保护措施719.3 水土保持措施759.4 测量放样的成品保护措施759.5 劳动保护措施75十、钢管脚手架计算书7710.2 材料参数7810.3 计算荷载及荷载工况组合7810.4 扣件式钢管承重架立杆强度及稳定性验算7910.5 地基承载力验算81十一、附图8111.1 大枫山1#渡槽现场规划平面图81左干渠大枫山1#渡槽(ZG5+717.10ZG6+202.10)施工技术方案一、编制依据及范围1.1 编制依据1) 施工合同文件、左干渠大枫山1#渡槽施工设计图纸(ZG5+717.10ZG6+202.10)、设计说明及工程地质资料2)水利水电工程施工质量检验与评定规程(SLl76-2007)3)水利水电工程施工组织设计规范(SL303-2004)4)钢筋焊接及验收规程(JGJl8-2015)5)水工混凝土施工规范(SLI677-2014)6)混凝土拌合用水标准(JGJ63-2006)7)土工试验规程(SL237-1999)8)水利水电建设工程验收规程(SL223-2008)9)爆破安全规程(GB6722-2014)10)水利水电工程施工测量规范(SL52-2015)11)水工建筑物岩石基础开挖工程施工技术规范(SL47-94)12)水利水电工程施工安全防护设施技术规范(SL714-2015)14)水利水电工程施工通用安全技术规程(SL398-2007)15)水利水电工程施工安全管理导则(SL721-2015)16)建筑照明标准(GB50034-2004)17)污水综合排放标准(GB8978-2002)18)施工现场临时用电安全技术规范JGJ46-200519)其它与工程有关事项严格按现行国家或行业标准、规范、规定等执行1.2 编制范围该方案施工范围左干渠ZG5+717.10ZG6+202.10,含渡槽进口渐变段（ZG5+717.10-ZG5+722.10,渐变段长5.0m）、槽身（ZG5+722.10ZG6+202.10,槽身长度480.0m)。二、工程概述2.1 工程概况该渡槽位于莽山水库灌区工程左干渠ZG5+717.10-ZG6+202.10桩号段，长度485m(含进口渐变段)，设计流量5.3m3s,渡槽基础为承台基础，基础现浇C20校长5.9m,宽3.1m,高1.5m,承重排架为梁柱式H型排架，排架最大高度19.5m,槽身为简支梁式U型薄壳结构，支座为固定支座预埋钢垫板支座，下部结构弧形外半径1.5m,净空半径1.25m,上部直线段高度1.15m,槽身长度每跨12.5m。墩式基础置于弱风化粉砂质泥岩或相对完整的砂岩基础上。基础位于平地时，要求墩式基础置于基岩面以下至少2m相对完整的基岩上。排架基础位于斜坡段(基础范围内顺水流向高差大于1m)时，要求基础中心位于基岩面以下至少2m,基础外边线位于基岩面以下至少1m,且基础外边线距斜坡外侧距离不小于Im5同时要求基础所处边坡稳定，建基岩体相对完整。钢筋混凝土基础尺寸为5.9X3.1X1.5m0渡槽进口设5.0m长渐变段，渐变段前与梯形明渠平顺连接，接U型渡槽槽身。出口为U型槽明渠平顺连接。渡槽槽身工程特性表见0表21渡槽槽身工程特性表净槽宽(m)净槽深(m)U形外半径(m)U形内半径(m)直墙高(m)槽壳衬厚(m)设计流量(t113s)坡降2.502.41.501.251.150.255.31/20002.2工程地质根据设计单位提供地质勘探资料和现场实地查看，渡槽进口穿过段覆盖层为残坡积粘土夹碎石，多为硬塑状，部分可塑装，厚度6.012.0m,下伏弱风化灰岩，出口段基岩裸露，岩性为石炭系下统大塘阶石蹬子段灰岩，弱风化中厚层状，较坚硬，岩层产状N500ENW/800。为顺向坡，对边坡稳定不利。2.3 水文气象工程所在地属亚热带湿润季风性气候区。气候介于岭南、岭北之间，冬季虽受北方冷空气影响，气温较岭南低，但因县北部有骑田岭等大山为屏障，削弱了北方冷空气的强度。以县北部骑田岭为界，往往南晴北雨，南宁奥北寒，岭北大雪，岭南微雪，冬季气温明显高于湘中湘北，气温低于0的日数平均值为9.2天，四季分明，春早多变，夏热期长，秋短温冬，冬无严寒，霜雪不多；热量丰富，降水集中，但雨量分布不均，夏秋易涝易旱。春季比湖南绝大部分地区早有，比邻近的苏仙区早7天。夏季气温高，但无酷暑，35以上高温日数平均值为20.8天，年平均气温18.3°C,1月平均气温7.1,7月平均气温28.1。年平均日照数为1603.1小时。年平均降水量1600毫米。无霜期292天。2.4 主要工程量本分部工程主要工程量如表2-2表2-2渡槽主要设计工程量序号工程项目单位工程量1土方开挖m36614.02石方开挖m3463.003土石方回填m35798.04垫层C15校m382.005基础C20校m3847.06墩台C20校m311.107排架C25校m3521.08槽身C25被m31441.09渐变段M7.5浆砌石m345.7510M7.5浆砌石支座m352.5011钢筋制安t364.312聚氨酯增强止水带m382.013C20校栏杆m338.262.5 施工条件2.5.1 交通条件大枫山1#渡槽位于东风乡南夏村，靠近乡村道路，村级公路与渡槽之间有一条机耕道连接；该乡村道路与107国道相连，从107国道经过该乡村道路、机耕道到达渡槽施工现场，对外交通比较便利。252供电条件本渡槽临时用电，根据生产生活用电负荷，结合周边电力网点分布情况，拟采取外联高压线路至渡槽中段（ZG5+960处）安装一台400KVA变压器方式供电（因当地电力供应地域差异大，电力部门提供高压接入点不明确，可能导致线路接入过长，造成施工成本增加。根据施工成本最优化原则及施工便捷方面的考虑，不排除生产生活采用柴油（汽油）发电机组供电）。施工用电采取架设三相五线电缆方式每50m设置一开关箱，共需开关箱9个、电缆约480m。2.5.3 施工供水大枫山1#渡槽位于半干旱山地，附近无可供施工用水的水源，施工用水主要从当地村民自来水管安表引水使用，设置施工用水水池；生活用水主要从当地村民自来水管安表引水使用。2.6 施工目标项目部把渡槽工程作为重点项目之一组织施工，并按照施工强度要求组建工区施工队负责本项目的施工、组织、管理，选调技术水平高、施工管理经验丰富的人员组成工区施工管理队伍，负责本合同工程的实施。工区主管组织生产调度、进度控制、设备调配、使用及维护管理、主持召开生产会议，负责质量、安全保证体系的建立、实施和管理，对工程质量、安全负直接责任，同时负责文明施工、环境保护、安全保卫工作；技术负责人主要负责施工技术管理工作，主持制定工程总体施工技术方案、重大施工技术措施、施工总进度计划及质量、安全技术措施以及计划统计、合同管理等工作。工区施工作业组织机构框图见图2-1o图2-1组织机构框图湖南省莽山水库工程项目经理部-线班组案组2.6.1 施工质量目标本工程施工严格执行水利水电工程施工质量检验与评定规程(SLl76-2007)o质量总目标为：杜绝施工质量重大事故，单元工程合格率100%,优良率90%以上，争创省、部优质工程。2.6.2 施工安全目标(1)不发生人员重伤及以上事故；(2)不发生严重机械设备损坏事故；(3)不发生重大火灾事故；(4)不发生重大交通事故；(5)不发生造成严重负面社会影响的不良事件。2.6.3 施工进度目标按施工合同要求，我单位组织满足施工需要的人员、设备、物资，按计划完成施工任务，渡槽工程的关键性项目如图2-2所示。图2-2关键性项目线路图施工进度目标如下：1渡槽基础施工完成时间：2021年10月3日2渡槽排架施工完成时间：2018年2月3日3渡槽槽身施工完成时间：2018年7月9日2.6.4 环境保护目标(1)生产废水PH值、总悬浮物浓度(SS),生活污水COD、BOD5排放浓度达到污水综合排放标准(GB8978-2002)一级排放标准；(2)施工场界噪声(居民居住区域)达标率100%;(3)不发生IV级及以上
