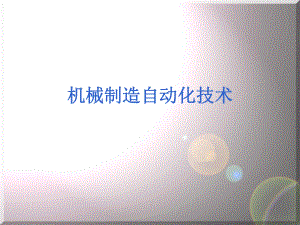

机械制造自动化技术机械制造自动化技术主要参考书 机械制造自动化技术第2版 周骥平，林岗主编 机械工业出版社，2007年11月自动化自动化手工生产手工生产 机械化机械化 智能化智能化 无人化无人化第一章 概 论 自动化自动化 机械制造自动化是指机械制造过程中所有环节采用自动控制技术，提高制造全过程的自动化水平，达到高效、优质、低耗、及时和净洁生产机械产品的目标。 涉及到机械制造系统的体系结构、生产设备的自动控制技术、物料供输自动化技术、刀具转换自动化技术、产品质量自动检测技术和自动装配技术等。是一种动态发展动态发展的交叉学科。第一节 基本概念和主要内容一、基本概念一、基本概念 自动化一词的含义十分广泛，它是指采用一切能够自自动化一词的含义十分广泛，它是指采用一切能够自动开停、自动运行、自动检测、自动调节等手段来代替人动开停、自动运行、自动检测、自动调节等手段来代替人力直接操作各种机器，自动完成制造全过程的系统。力直接操作各种机器，自动完成制造全过程的系统。 对提高产品质量和劳动生产率、降低制造成本、减轻劳动强度、提高制造系统的适应性具有十分重要的意义。 机械制造业要实现自动化，比其它制造业要困难的多主要原因：制造对象复杂且变化较大、精度要求高、受力大、转运难 需要各种各样的上料、卸料、定向、定位、夹紧握持、运送、识别、测量等自动化机构自动化的级别： 工步自动化：自动完成切削、夹紧、传动等单一工步的动作（螺纹、凸轮加工） 工序自动化：工步自动化各工步间连接动作的自动完成（自动机） 工艺过程自动化：全部工序及其连接动作的自动化（自动生产线） 制造过程自动化：一个产品的多个工艺及其连接动作的自动化（自动化车间、工厂）二、机械制造自动化的主要内容 广义的机械制造涉及毛坯制备、物料储运、加工、热处理、检验、装配 本课程主要指机加工、装配及其与此紧密相关的过程，主要有： 1) 机械加工自动化技术：上下料、装夹、加工、换刀2) 物料储运过程自动化技术：毛坯、在制品、刀具、夹具3) 装配自动化技术：零件供应装配过程4) 质量控制自动化技术:零件、产品、刀具的检测1234带动相关技术带动相关技术的发展的发展缩短生产周期缩短生产周期85%单件小批单件小批95%时间待加工时间待加工提高经济效提高经济效益益提高劳动提高劳动者素质者素质降低劳动强度降低劳动强度 机械制造自动化的作用有利于产品更新有利于产品更新提高生产率提高生产率 提高产品质量提高产品质量 第二节 机械制造自动化的类型一、机械制造自动化系统的构成（录像） 人人 + + 产品产品 + + 信息信息 + + 能量能量 + + 物流物流 从系统的观点来看，一般的机械制造自动化系统主要由以下四个部分构成：1.1.加工系统：加工系统：切削、排屑、清洗、测量切削、排屑、清洗、测量2.2.工件支撑系统：工件支撑系统：工件的运输、储存工件的运输、储存3.3.刀具支撑系统：刀具支撑系统：刀具的装配、刃磨、预调、交换、储存刀具的装配、刃磨、预调、交换、储存4.4.控制与管理系统：控制与管理系统：对制造过程的监控、协调、管理对制造过程的监控、协调、管理二、自动化的分类1.按制造过程分（录像1）2.按设备分： （录像2）3.按控制方式分：机械控制机械控制 AE 数字控制数字控制D计算机计算机C智能控制智能控制机电液控制机电液控制B一、自动控制的基本构成与要求1.自动控制的构成指令存储指令存储装置装置指令控制指令控制装置装置执行机构执行机构传递及转换传递及转换装置装置自动控制系统构成部分自动控制系统构成部分第三节 机械制造自动化的控制方式 指令存储装置： 1、集中存储：凸轮轴、穿孔带、磁盘 2、分散存储：限位开关、压力传感器、继电器 指令控制装置：挡块碰限位开关、达到压力启动泄压阀 执行机构：电磁铁、控制电机、液压缸 传递与转换装置：多数情况下传递的信息需要变换。 如：非电信号 电信号 模拟信号 数字信号 弱信号 强信号2.基本要求（1）保证各执行机构的动作或整个加工过程能够自动进行。（2）各单机应具有相对独立的自动控制装置，同时还应便于和总控制系统相匹配。（3）柔性加工设备的自动控制系统要和加工品种的变化相适应。 （4）自动控制系统应力求简单可靠。（5）能够适应工作环境的变化，具有较强的抗干扰能力。（6）应设置反映各执行机构工作状态的信号及报警装置。（7）安装调试、维修方便。（8）控制装置及管线布置要安全合理，整齐美观。（9）自动控制方式要与工厂的技术水平、管理水平、经济效益及工厂近期生产发展趋势相适应。复习思考题1、机械化、自动化、智能化的区别？2、机械制造中的自动化级别分几类？它们的区别与联系。3、机械制造自动化的主要内容有哪些？4、机械制造自动化的基本构成与要求？5、自动控制方式有哪些？各有什么特点？
