中国电信【QCT 2171-2009】网络机柜规范.docx

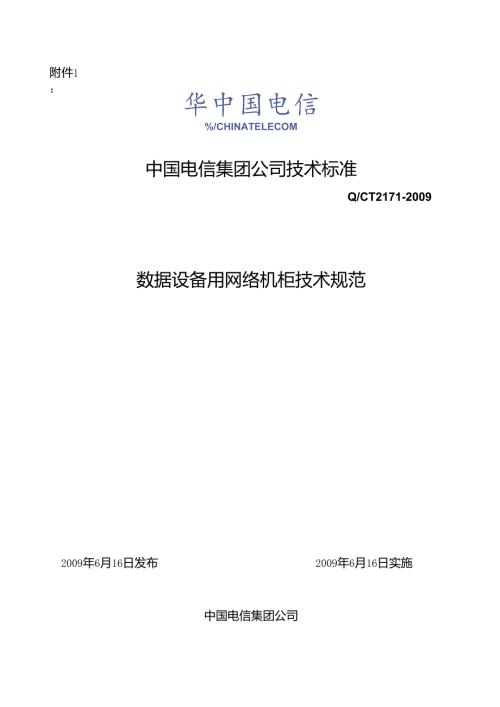

附件1：华中国电信%/CHINATELECOM中国电信集团公司技术标准Q/CT2171-2009数据设备用网络机柜技术规范2009年6月16日发布2009年6月16日实施中国电信集团公司&电桔、CHIMATCLfCOM5.3.1.6特殊情况可根据用户需求尺寸定制机柜。图1机柜外形尺寸示意图5.3.2基本结构5.3.2.1 机柜基本结构由框架、前后门、侧板、顶板、底板及相应定位、紧固件组成。机柜内部可设置安装立柱、层板及进排风、供配电装置等。下进风机柜基本结构如图2所示，前进风机柜、上进风机柜的基本结构与下进风机柜类似，也可参照图2。面b.顶板和底,板图2下进风机柜基本结构示意图5.3.2.2 柜体结构应牢固，底部和顶部可上下固定，应能柬受顶部线缆及结构件赠负载；各零部件以及内外部整体结构具有足够的刚性和韧性，不会在设备黑后出现晃动和结构律变形。柜体结构及其内部安装立柱、层板等组成部件应满足YD5059抗震要求。5.3.2.3 机柜框架采用冷轧钢板或铝合金型材加工，侧板、前后门、层板及加固噌底结构采用冷轧钢板或性能更优的材质。®5.3.2.4 装配应具有一致性和互换性，零部件应最大限度地采用标准件和通用件，紧固件无松动。外露和操作部位的零部件应光滑，无锐棱毛刺。5.3.2.5 门和侧板为可拆卸式结构，门的开合转动灵活、锁定可靠、施工安装和维护方便；门的开图4机柜线缆管理及布线位置示意图5.3.4.2 当机房采用架空地板时，机柜应配置机墩。机墩推荐选用钢质材料，表面应作防锈处理。螺孔孔位准确。5.3.4.3 机墩应满足机柜与设备以及走线架（承载于机柜顶部时）的承重要求，并满足YD5059抗震要求。与机柜的连接部件不超出机柜宽度及深度尺寸限界。对需通过机墩承载架空地板的，还应设有相应的承载装置。机墩及机柜的承重指标要求见表I0表1机墩及机柜承重要求机柜高度（mm）200022002600机柜容量（U）404554机柜承重（kg）2800210002800三Io(X)100021200机墩承重（kg）2900三Il(X)2900三Il(X)1100>1300备注：机柜承重和机墩承重中前一个数字表示机柜顶部无其他重力支撑时的承重要求，后一个数字表示机柜顶部需支撑走线架时的承重要求。5.3.4.4对下进风机柜，机墩的设计应充分考虑送风要求，采用框架式结构。机墩顶面边缘宽度s不超过80mm；当顶面框架内部设置三角形加固部件时，s应适当减小，最低不小于40mm；三角形部件直角边长不超过s。各侧面通风面积不小于该侧面总面积的60%。如图5所示。图5机墩示意图5.4 机柜内气流组织要求5.4.1 下进风机柜5.4.1.1 机柜应能实现精确送风，将冷风送至设备进风口。5.4.1.2 机柜采用半封闭式机柜。其中前门封闭，可采用透明或不透明柜门；后门开孔，开孔率宜50%,孔径应在4.5mm8.0mm之间，开孔区域面积比巳70%（开孔区域的定义及相关计算方法参见附录A）。5.4.1.3 机柜前门内侧与安装立柱前端面之间净空间距离应N160mm（应考虑柜门、加强筋、设备面板的厚度），如图3所示。5.4.1.4 机柜底板前部设置一个可调节进风口，尺寸规格应与400mm（宽）×350mm（深），其前沿距机柜下部框架内侧不超过30mm；边缘应作圆滑处理。进风口设置调节装置（如滑动盖板），使得进风口大小可在全开和全闭之间连续调节。调节装置操作便捷、顺畅，与机架底部衔接紧密，不松动，不变形，无噪声；同时应在侧面标注有最小单位5mm的刻度，以便于维护管理。进风口上方设置一个高度为180mm260mm的导流罩，引导冷风进入机柜前门与设备面板之间的区域。导流罩要设计合理，既要防止冷风直接流向机架后部或两侧，又要尽可能减少空气阻力。进风口、调节装置及导流罩如图6所示。机柜顶板排风口架空地板导流罩低温正压区（冷气通道S后门板（开孔）前门板（密封）经服务器设备排出的热风服务L备进风口调节装置机柜底板地板下空调冷风350密封面板，（假面板、盲板）本图为下进风机柜。对于上进风机柜，只需将图中柜底通风口B封闭，柜顶A处开设进风口即可。对于前进风机柜，则需将A、B两处均封闭，将前门换成符合通风要求的开孔门即可。图6下进风机柜侧向剖面示意图（侧视）5.4.1.5 机柜内设备正面板平面应配置必要的密封组件，以确保冷风全部进入设备正面板进风口，而不致泄漏。密封组件主要包括安装立柱两侧和顶部或底部的密封挡板（视机柜进风方式而定），以及上下设备之间的密封面板（也称假面板或盲板）等，如图7所示。密封面板规格应有IU（43.6mm）、2U（88.1mm）等多种规格，拆装方便，不易脱落，不易变形。密封面板、密封挡板及其它密封组件应采用不易变形、轻便、难燃或不燃材料制作。图7安装了密封面板和密封挡板的机柜正视图5.4.1.6 并列排放的机柜间应有侧板隔离，防止设备排出的热风在相邻机柜间横窜。5.4.1.7 机柜顶板后部排风口为矩形，有效通风面积应与500mm（宽）×300mm（深）。其上若设有网罩，则网罩的开孔率应280%（开孔率计算方法参见附录A）。排风口的设计应能满足加装风扇（541.4条）和加装封闭回风管道（5.451条）的需求。5.4.1.8 机柜一般不安装风扇。如因机柜设备负荷较高而确需强制排风，宜选用两只外径不超过250mm、总风量600CFM（lcfml.7m3h）的低噪声、长寿命型轴流风扇（或相当风量的其他规格并联风扇组）并排安装于顶部排风口。安装风扇的机柜后门应全封闭。风扇电源选用220V交流供电，应具有单独的过载、过热保护和控制开关和工作状态指示，严格与机柜设备电源分离，不得接入机房UPS。有条件时还可配置风扇运行状态监控接口。5.4.2 上进风机柜5.4.2.1 上进风机柜可参照下进风机柜。由于受机柜顶部走线架位置的影响，进风管道口径一般不能太大，可调节进风口和导流装置的尺寸规格可适当缩小，或不设计导流装置。5.4.3 前进风机柜5.4.3.1 前进风机柜采用半封闭式机柜。前后门均开孔。前门开孔率应与60%,孔径应在4.5mm8.0mm之间，开孔区域面积比应三80%；后门开孔率应250%,孔径应在4.5mm8.0mm之间，开孔区域面积比三70%。若安全管理要求允许，也可取消前门和后门，采用开放式机柜更有利通风散热。5.4.4 封闭管道送风和封闭管道回风5.4.4.1 当机柜的设备负荷较高时，为加强送风效果，提高效率，避免冷热混风，可以通过全程封闭的管道直接将冷风输送到机柜进风口，也可通过全程封闭的管道从机柜后门或机柜后侧顶部将机柜内热风强制收集后集中送回空调设备。其中封闭管道送风方式（这里指专门制作的通风管道，不包含架空地板下送风静压箱）仅适用于前进风机柜和上进风机柜，封闭管道回风方式则前进风机柜、下进风机柜和上进风机柜均适应。5.4.4.2 采用封闭管道向机柜前门送风时，机柜前门外应安装封闭散流器，并与封闭管道柔性连接，以便于前门开启。封闭散流器内可设置强制送风风扇，以加强送风效果。风扇电源应符合5.4.1.8条要求。5.4.4.3 采用封闭管道从机柜后侧顶部强制回风时，机柜后门应密封，同时顶部排风口应加装强制排风风扇，风扇规格及电源应符合5.4.1.8要求。排风口与回风管道接口应严密，电缆进出线孔应采取相应密封措施。5.5 机柜配电要求5.5.1 总体要求机柜应配置一整套可拆卸、可更换的固定式配电单元（PDU）,用于机柜设备电源的引入、分配、保护、分合、接插（插座或端子）等。同一个机柜内，交流配电和直流配电不应混用（机柜散热风扇配电除外）。5.5.2 结构及安装要求配电单元宜采用竖条形一体化结构，将配电、保护、接插集成在一起，且其正面可拆装，便于安装、更换接插模块和接插（接线）；也可采用将电源的引入、分配、保护部分与接插部分分开的分体结构，其中电源的引入、分配、保护部分置于设备顶部或底部的配电单元，而接插部分仍作竖条形单元结构。竖条形一体化配电单元或分体结构的接插单元的安装位置一般为机柜后部一侧（电源线扎线板或走线槽外侧）（参见534.1）。特殊情况可左右侧各设一个配电单元（不推荐）。5.5.3 交流配电单元5.5.3.1 配电单元应能同时引入A、B双路电源，彼此完全独立（包括接地线），分别配电。对于无双路供电需求的机柜也可只引入一路电源。5.5.3.2 配电单元的输入电源一般采用单相三线制电源（220V），特殊情况下可采用三相四线制电源（380V）0也可视供电安全的特殊要求，采用四路电源引入方式。电源频率：50Hz每路输入电流允许最大值：推荐16A,或32A（根据用户需求）。输出分路电流允许最大值：推荐10A,或16A（根据用户需求）。5.5.3.3 电源输入端应设接线端子组，可以连接16mm2以下的电缆，并可根据需求安装电流计量装置；各输出分路应设接线端子组或插座方式为设备提供接电条件，其数量要求见表2。表2机柜配电单元输出分路数量机柜高度（mm）A、B路电源每路输出接线端子组或插座数量（组或个）推荐数量最大数量最小数量200010138或根据用户需求2200121510或根据用户需求2600151812或根据用户需求5.5.3.4机柜电源输入应设置独立的过流、短路保护装置，各输出分路宜设置独立的过流、短路保护装置。5.5.3.5 保护装置可选用交流用空气开关（推荐）或熔断器式隔离开关，安装在总输入或输出分路相线上，方便操作和更换，并满足其散热要求，保护装置的额定值应与总输入或输出分路额定值相匹配。若选用空气开关，则其应符合GB10963.1的要求，瞬时脱扣形式为C型（脱扣范围57n10n）,额定短路能力为6kAo若选用熔断器式隔离开关，则其应符合GB14048.3的要求，其中熔断器应符合GB“13539.5相关要求，分段范围与使用类别为gG型。1.1.4 接线端子组接线端子组应符合GB14048.7和GB14048.8的相关要求，选用带接线片（铜线耳）、扣板、接线腔等防止线头松散部件的螺纹型（螺栓型、柱式等）接线端子。相关要求包括： 端子应能够与导线可靠导通，并紧固连接、不易松动，确保与导线间能够长期保持必须的接触压力。 端子导电性能良好，耐机械应力（压力、扭力等）疲劳、耐磨损、耐锈蚀。 端子与端子排的设计安全可靠、方便操作，能够较好地防止线头间相互触碰以及接线时由于零件（如垫圈、螺母等）跌落而造成事故。 端子应有清晰、明显的标识；端子外应设安全盖板及明显标识，防止误操作及触电。 端子接线部件（如螺栓、垫片、铜鼻等）应配置齐全。 对于交流配电单元，各分路端子及所连电缆额定截面积不小于2.5m11排列顺序从左至右依次为零（N）、相（L）、地（PE）,也可上下设置或错行设置。1.1.5 插座插座应优先选用符合GB1002规定的两极带接地单相插座，也可采用符合GB17465.1要求的C9/C10两极带接地单相插座（IEC60320C13/C14）；不应采用“万用插座”（如图8错误！未找到引用源。）。相关要求包括： 插座簧片应具有良好的导电性能和机械弹性，具有良好的耐疲
