【YDT_1821-2008工信部发布】通讯中心机房环境条件要求.docx

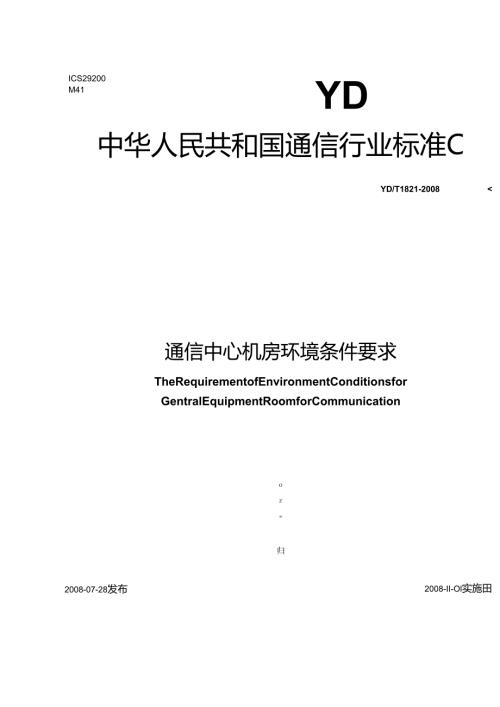

ICS29200M41YD中华人民共和国通信行业标准CYD/T1821-2008<通信中心机房环境条件要求TheRequirementofEnvironmentConditionsforGentralEquipmentRoomforCommunicationOZ归2008-07-28发布2008-II-Ol实施田中华人民共和国工业和信息化部发布前言II1范围1O2规范性引用文件13定义1M4温度与相对湿度要求25洁净度、新风量要求3M6静电干扰37噪声4M8电磁场干扰59防雷接地510照明要求611安全要求612无人值守机房环境与安全713集中监控管理814检测方法8COoO本标准在制定过程中主要依据YD/T1051通信局（站）电源系统总技术要求、YD/T1429-2006通信局（站）在用防雷系统的技术要求和检测方法、YD5098-2005通信局（站）防雷与接地工程设计规范。同时还参考了电网综1997471号“关于印发通信机房环境安全管理通则”、“中国电信通信电源、空调维护规程”、“中国移动配套设备维护规程电源、空调部分”“中国网通南方通信机房标准管理办法（试行）”和“中国铁通通信机房及线路区段的标准和要求”等规定要求，并结合目前我国通信事业发展和各大通信运营集团公司对各类通信机房环境条件要求的需求，制定本标准。本标准与以下标准保持协调一致：GBT14623GB12014GB4385GB3096GBT2887-2000YD/T754SJ/T10796城市区域环境噪声测量方法防静电工作服防静电鞋、导电鞋技术要求城市区域环境噪声标准电子计算机场地通用规范通信机房静电防护通则防静电活动地板通用规则本标准发布实施后废除GF014-95通信机房环境条件（暂行规定）o本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院、中国电信集团公司、中国移动通信集团公司、中国铁通集团有限公司、中讯邮电咨询设计院、中达电通股份有限公司、温州市创力电子有限公司、艾默生网络能源有限公司、中国网通集团有限公司、中国联合通信有限公司、中国卫星通信集团公司寸LO本标准主要起草人：熊兰英、杨世忠、高健、王平、陈忠民、张清贵、王殿魁、王英、余斌、张炎、周亦君、牛志远通信中心机房环境条件要求1范围本标准规定了通信中心机房的温度、相对湿度、洁净度、静电干扰、噪声、电磁场干扰、防雷接地、（照明、安全、集中监控管理与检测方法等要求。本标准适用于通信中心机房以及其他辅助机房的设计和使用时对环境条件的要求。M2规范性引用文件M下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究M是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。一GB/T14623城市区域环境噪声测量方法GB12014防静电工作服GB4385防静电鞋、导电鞋技术要求GB3096城市区域环境噪声标准GB/T2887-2000电子计算机场地通用规范YD/T754通信机房静电防护通则4YD/T1051通信局（站）电源系统总技术要求YD/T1429-2006通信局（站）在用防雷系统的技术要求和检测方法产YD5098-2005通信局（站）防雷与接地工程设计规范qSJ/T10796防静电活动地板通用规则定义下列定义适用于本标准O通信中心机房CentralRoomforTelecommunications通信中心机房范围定为国内一类、二类、三类通信机房并见表I。9表1各类通信机房及设备设置所在地一类通信机房二类通信机房三类通信机房DCKDC2长途交换机；骨干/省内转接点；骨干/省内智能网SCP:一二级干线传输枢纽；骨干/省内骨干数据设备；国际网设备；省际网设备；省网网路设备：全国（CMNET）数据业务骨于网；全国集中建设承担全网或区域性业务的业务系统；光传送网一级干线设备；动力机房汇接局；关口局；本地智能网SCP;本地传输网骨干节点；本地数据骨干节点；IDC机房；VIP基站；服务与重要用户（要害部门）的交换设备；传输设备；数据通信设备的通信机房；动力机房市话端局通信机房；城域网汇聚层数据机房及所属动力机房；长途传输中继站、* 普通基站、* 边际网基站、* 网优基站注1:处于分界不清的通信机房或设备处于交集所在地机房，建议按上一类机房环境要求执行：注2:*号项对环境要求严格的按本标准执行；对环境要求比较宽松的可按YD/T1712-2007中小型电信机房环境要求执行；注3:对于一类机房中不属重要的动力机房可按下二、三类环境要求执行3.2 洁净度Cleanliness空气中含悬浮粒子量的多少程度，包括尘埃和有害气体两个方面。3.3 .3工作接地WorkingEarthing通信设备运转中使用的接地系统称为工作接地。3.4 保护接地ProtectiveEarthing为了将事故过电压限制在非危险的范围内而使用的接地系统称为保护接地。3.5 消噪器NoiseEliminator主要用于治理空气动力性噪声，通常安装在设备的进、出风口上，使气流能够顺利通过，又能有效地阻止噪声传播的一种装置。3.6 无人值守机房UnattendedRoom符合安全要求，实现远程监控，可进行无人值守的通信机房。4温度与相对湿度要求4.1通信机房的温度、相对湿度及温度变化率可根据通信设备自身的技术要求及对环境的不同要求而确定。1.1.1 通信机房内的温度划分为3类。一类通信机房：1026;二类通信机房：1028;三类通信机房：10oC30°Co1.1.2 通信机房内的相对湿度划分为3类。一类通信机房：40%70%;二类通信机房：20%80%（温度W28°C,不得凝露）；三类通信机房：20%85%（温度W30°C,不得凝露）。1.1.3 通信机房内的温度的变化率应5。C/h（不得凝露）。4.2 对室温变化范围有特殊要求的通信机房，其参数见表2。机房类别温度相对湿度IDC机房20°C25°C40%70%蓄电池室15oC30oC20%80%发电机组机房、变配电机房5°C40°C注：机房的温、湿度是指在地面上2m和设备前方0.4m处测量的数值表2特殊通信机房温、相对湿度要求4.3 对于需要配置专用空调的机房，应具备制冷、滤尘、温度、湿度自动控制功能和低湿告警功能。其温、湿度传感器应安装在回风口。4.3.1 专用空调应能连续工作，设计时要考虑有备用。送风方式宜采用如下形式。a）不设活动地板时：风帽上送风，空调正面下侧回风方式；风道上送风，空调正面下侧回风方式，风道的高度应满足工艺设备提出的要求。OMMMO早CMO寸20Oc?OOHs出b）设有活动地板，地板下送风，空调顶部上回风或吊顶回风方式，建议对散热量大的机房，尽可能采用上走线方式；但对于采用下走线，应防止空调送风通道被堵塞，并要有防止冷凝水滴漏的措施。c）采用悬吊安装的空调设备时：空调设备和风管出口不应安装在通信设备上方。4. 3.2空调送风要畅通。对于空调器采用下送风、上回风，其活动地板下面离地面应有400500mm的空间，并且活动地板下布放线缆要设走线缆槽，防止空调送风通道堵塞。对于空调器采用下送风时容易结露，为了防止结露，可在送风口加静压箱或在下层楼的顶部加不燃型保温材料。4.3.3当机房空调的加湿和除湿度仍达不到湿度要求时，应采取辅助加湿、除湿措施，如安装滤尘加湿O机或除湿机。5洁净度、新风量要求5. 1通信机房内的灰尘粒子不能是导电的、铁磁性的和腐蚀性的粒子，其浓度可分为3级。一级：直径大于0.5m的灰尘粒子浓度W350粒/升；直径大于5Um的灰尘粒子浓度W3.O粒/升。二级：直径大于0.5Um的灰尘粒子浓度W3500粒/升；直径大于5m的灰尘粒子浓度W30粒/升。三级：直径大于O.5m的灰尘粒子浓度W18000粒/升；直径大于5Um的灰尘粒子浓度W300粒/升。机房类别灰尘粒子浓度一类通信机房二级二类通信机房二级三类通信机房三级IDC机房一级蓄电池室三级变配电机房三级发电机组机房表3各类通信机房内灰尘粒子浓度要求M20寸20OC?OO5.2 各类通信机房内灰尘粒子浓度要求见表3。5.3 对通信设备有腐蚀性的气体和对人身有害的气体以及易燃易爆的气体，应防止流入通信机房。5.4 .1通信机房在选址时，应注意选择通信机房附近无散发有害气体的工业企业。具体机房位置选择应考虑离停车场、铁路或高速公路、机场、化学工厂有危险区域、掩埋式垃圾处理场、军火库、核电站的危险区域、高压变电站等有一定距离。5.3.2蓄电池放出的有害气体应排出室外。5. 4对达到二级及二级以上洁净度及灰尘粒子浓度要求的通信机房5.4 .1在机房设计时不设窗或少设窗，有窗时要采取严密防尘措施。5.4.2机房的门缝应严密，墙壁、地板、顶棚等凡与空气接触的表面应做到不起尘。5.5 新风量3对有人值守的机房必须保证机房内有足够新风量（以同时工作的最多工作人员计算，每人新鲜空气量不小于30m3h）。q6静电干扰6. 1对地静电电压值要求程控机房及控制室、数字传输机房、IDC等重要机房。机房内地板、工作台、通信设备、操作人员等对地静电电压绝对值应不小于200V。6. 2地面防静电要求通信机房敷设防静电地板时，防静电地板应符合SJ/T10796-2001规定的技术要求。其表面电阻和系统电阻值均为：1义1。51义1092。6.3 墙壁和顶棚防静电要求墙壁和顶棚表面应光滑平整，减少积尘。允许采用具有防静电性能的材料。6.4 工作台、椅、终端台防静电要求机房内的工作台、椅、终端台应是防静电的。台面静电泄露的系统电阻及表面电阻均为：n×1092o6.5 防静电操作要求6.5.1 进入有防静电要求的通信机房前应穿好符合GB12014-1989和GB4385-1995要求的防静电服与鞋，不得在机房内直接更衣、梳理。6.5.2 机架（或印制电路板组件）上套的防静电罩，待机架安装在固定位置连接好静电地线后，方可拆封。6.5.3 在机架上插拔印制电路板组件或连接电缆线时，应戴防静电手腕带。手腕带接地插入机架上防静电塞孔内，腕带和手腕皮肤应可靠接触。腕带的泄漏电阻值应在：1X1O5ixio7q范围内。6.5.4 备用印制电路板组件和维护用的元器件必须在机架上或防静电屏蔽柜（袋）内存放。6.5.5 机房内的图纸、文件、资料、书籍等必须存放在防静电屏蔽柜（袋）内，使用时，需远离静电敏感器件。6.5.6 外来人员（包括外来参观人员和管理人员）进入机房必须穿防静电服和防静电鞋，在未经允许或未戴防静电腕带的情况下，不得触摸和插拔印刷电路板组件，也不得触摸其他元器件、备用件等。7噪声6.6 通信机房的控制室及值班室的噪声
