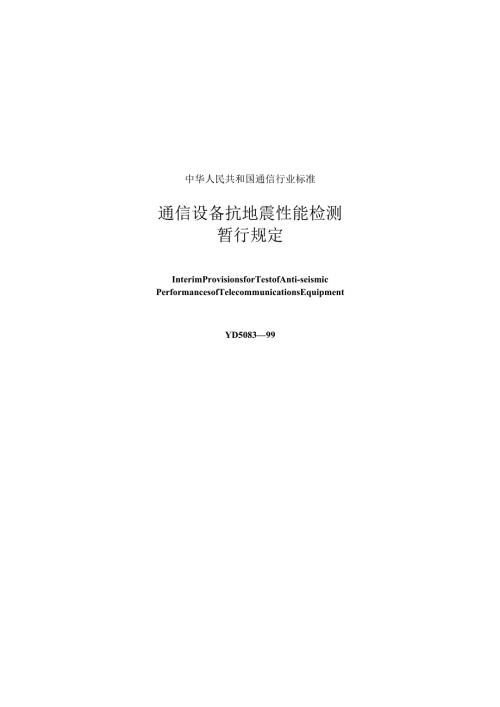

YD 5083-99 通信设备抗地震性能检测暂行规定.docx

中华人民共和国通信行业标准通信设备抗地震性能检测暂行规定InterimProvisionsforTestofAnti-seismicPerformancesofTelecommunicationsEquipmentYD508399中华人民共和国通信行业标准通信设备抗地震性能检测暂行规定InterimProvisionsforTestofAnti-seismicPerformancesofTelecommunicationsEquipmentYD508399主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：二OOO年一月一日北京邮电大学出版社关于发布通信设备抗地震性能检测暂行规定的通知信部规1999）970号各省、自治区、直辖市邮电管理局，中国邮电电信总局，中国联合通信有限公司，中国移动通信集团公司（筹），信息产业部邮电设计院，信息产业部北京邮电设计院，中国通信建设总公司，中国邮电工业总公司：现将通信设备抗地震性能检测暂行规定（编号：YD508399）发布，自2000年1月1日起施行。本规范由部综合规划司负责解释、修订、监督执行，由北京邮电大学出版社负责组织出版发行。中华人民共和国信息产业部一九九九年十月二十七日i.o.本标准规定了进入通信网的主要通信设备抗地震性能检测所涉及的专用术语、被测设备、试验标准、试验项目和抗地震性能的评估方法。1. 0.2本标准适用于进入设防烈度为79度地区的主要通信设备的抗地震性能的考核及评定。1.0.3被测设备还应符合国家、行业主管部门颁布的有关标准和规范。1. 0.4本标准包括相关通信设备的抗地震性能检测标准。弦波。2.0.8标准反应谱标准反应谱是根据大量强震记录，分别计算出反应谱曲线，根据这些谱曲线，人为产生以包络被测设备抗地震试验要求的反应谱。2. 0.9时程曲线加速度、速度、位移等物理量与时间的关系曲线分别称为加速度、速度、位移的时程曲线。表3.21设备底部连接嚼领加扭矩表螺栓公称直径(mm)扭矩(Nm)M66M814MlO28M1249M16116M20227M24392M26499注：表中螺栓材料为A3钢。3. 3测点布置1. 3.1被测设备动力特性参数测试，测点应不少于两点，即在台面、设备中部主框架处安装加速度传感器。2. 3.2被测设备抗地震性能考核试验，测点应不少于四点，即在台面、被测设备底部、被测设备中部、被测设备顶部主框架处安装加速度传感器。3. 3.3如需对被测设备进行振型测试，测点应不少于五点。3.4检测步骤3.4.1 被测设备的抗地震性能检测接送检烈度进行考核，其起始送检烈度应符合相关通信设备抗地震性能检测标准的规定。3.4.2 抗地震性能检测依以下步骤进行：1 .被测设备震前技术性能测试；2 .测点布置；3 .被测设备动力特性参数测试；4 .抗地震性能考核；5 .被测设备震后技术性能测试。4被测设备的技术性能测试4.0.1被测设备的技术性能测试，应在地震考核前和考核后分别进行。4.0.2被测设备进行测试时，应处于正常环境和运行状态，被测设备的供电、接地应符合正常运行条件。4.0.3被测设备在地震考核后进行技术性能测试时，不应对其进行人工恢复。4.0.4技术性能的测试项目和内容，应符合相关通信设备抗地震性能检测标准的要求。5动力特性参数的测试5.0.1被测设备的动力特性参数，包括固有频率和临界阻尼比。5. 0.2对被测设备的动力特性参数测试应包括设备的正面方向和垂直方向。测试方法采用白噪声激振法，必要时采用正弦扫描法校核。5.1 .3白噪声激振法：采用振动台生成的白噪声对被测设备进行激振。频率范围为135Hz,加速度幅值为0.050.10g,激振时间为120180S0在振动台台面及被测设备沿振动方向布置加速度传感器，记录激振时台面和被测设备的加速度响应值，通过传递函数分析，确定被测设备的动力特性参数。5.2 .4正弦扫描法：采用单向等幅加速度的变频连续正弦波输入振动台，对被测设备进行正弦扫描激振。频率范围为135Hz,加速度幅值为0.03-0.05g,扫描速率为1倍频程/分。加速度传感器布置同白噪声激振法，记录加速度响应值，通过传递函数分析，确定被测设备的动力特性参数。2.地面加速度a,按表6.2.1-2取值。表6.2.1-2a,取值表波''''''''烈度789水平垂直水平垂直水平垂直人工合成地震波0.1250.0630.250.1250.500.25正弦共振拍波0.080.040.150.080.300.156. 2.2对通信设备进行抗地震性能考核时，垂直方向输入波形加速度按下式计算：v=4l(6.2.2)6.3测试系统抗地震性能检测的测试系统框图如图6.3所示。7被测设备抗地震性能评估7.0.1被测设备按送检地震烈度考核后，主体结构未发生变形和插接件未发生脱出，则其结构抗地震性能评为合格。7. 0.2被测设备接送检地震烈度考核后，各项技术性能指标如符合相关通信设备抗地震性能检测标准的具体规定，则设备技术性能指标评为合格。7.0.3被测设备接送检地震烈度考核后，符合7.0.1及7.0.2条的规定，设备抗地震性能评定为合格。附录A本规定用词说明A.0.1执行本规定条文时，要求严格程度不同的用词说明如下，以便在执行中区别对待。1 .表示很严格，非这样做不可的：正面词采用“必须”；反面词采用“严禁”O2 .表示严格，在正常情况下均应这样做的：正面词采用“应”；反面词采用“不应”或“不得”。3 .表示允许稍有选择，在条件许可时首先这样做的：正面词采用“宜”或“可"；反面词采用“不宜”。A.0.2条文中必须按指定的标准、规范或其他有关规定执行时，写法为“应按执行”或“应符合要求”。非必须按指定的标准、规范或其他有关规定执行的，写法为“参照”。注意事项1 .报告无“检验专用章”或检验单位公章无效。2 .复制报告未重新加盖“检验专用章”或检验单位公章无效。3 .报告无主检、审核、批准人签章无效。4 .报告涂改无效。5 .对检验报告若有异议，应于收到报告之日起十五日内向检验单位提出，逾期不予受理。6 .一般情况，委托检验仅对来样负责。通信地址:邮政编码:电话:传真:（质检机构全称）测试用的设备及仪表第页共页序号设备名称和型号规格主要参数测试时间主检审核测试地点批准被测设备动力特性裁测试结果第页共页被测设备名称测试方向测试方法测试结果备注输入波形规率范围(Hz)输入能级(g)固有频率(Hz)阻尼比(%)水平方向垂直方向水平方向垂直方向水平方向垂直方向水平方向垂直方向测试时间主检审核测试地点批准附：1 .测点布置示意图；2 .被测设备动力特性曲线图。被测设备结构抗地震性能考核结果检测烈度：第页共页被测设备名称考核方向检测波形台面最大加速度(g)设备响应最大加速度g)标准要求试验后设备结构破坏情况水平方向地震考核后，主体结构不变形插接件不脱出垂直方向水平方向垂直方向水平方向垂直方向水平方向垂直方向测试时间主检审核测试地点批准附：1 .每烈度考核时的台面响应加速度时程曲线、被测设备最大加速度响应时程曲线；2 .被测设备结构如在考核时破坏，应对破坏情况进行描述,并附破坏照片。主编单位：中国通信建设第一工程局抗震研究所主要起草人：崔伟清胡爱军黄维学张利刘玲威周金荣通信设备抗地震性能检测暂行规定InterimProvisionsforTestofAnti-seismicPerformancesofTelecommunicationsEquipmentYD508399条文说明目次1总则(27)4被测设备的技术性能测试(27)5动力特性参数的测试(27)6抗地震性能测试(28)6.1 振动台输入波形的确定(28)6.2 输入波形加速度的确定(29)设防烈度79度，是根据我国已颁布的建筑抗震设计规范(GBJ1189)制定的。设防烈度是采用国家现行规定的该地区基本烈度，即国家地震局出版的中国地震烈度区划图的规定。重要工程或设备需提高设防要求时，须经国家主管部门同意。4被测设备的技术性能测试被测设备技术性能是指除设备结构特性以外的有关电气性能指标。5动力特性参数的测试5.0.3白噪声激振法：白噪声激振法是目前国内外在确定被测设备固有频率时常用的一种方法，对于白噪声的加速度幅值和频率范围也是各不相同。根据我们的研究，确定白噪声激振法采用的加速度幅值为O.O3O.O5g,与正弦扫描法的加速度幅值保持能量相等的水平，频率范围也与正弦扫描法保持一致，即135Hzo5.0.4正弦扫描法：目前国际电工委员会(IEC)及美国、日本、智利、法国等均推荐采用此方法，但各国对正弦波加速度幅值及扫描频率范围的规定各不相同。例如IEC电气设备抗震设计标准规定采用的正弦波加速度幅值约为Qlg或更大一些，扫描频率范围为135Hz,扫描速率不低于1倍频程/分；日本电气设备抗震设计指南(JEAG50031980)规定正弦波加速度幅值为0037)叫扫描频率范围为120出;法国抗震设计导则(HFC2J20)规定加速度幅值为0.05-0.2g,扫描频率范围为135Hz。考虑到电信设备的特点，本标准规定正弦波加速度幅值为0.030.05g,扫描频率范围为35HZ扫描速率为1倍频程/分。6抗地震性能测试6.1 振动台输入波形的确定地震波是一种随机波，具有不可重复特性，这就使抗震检测不可能简单地利用目前的强震记录作为检测波形。采用何种波形和相应参数有效地模拟地震作用，目前美国、日本、法国、德国、IEe和我国都有研究成果或规范。其共同特点是，首先考虑共振的破坏作用及各种波形模拟地震作用的能量等效问题，采用的输入波形主要包括以下几种： 正弦旧辰拍波 正玄共振三波 连续正弦波 人工也震波输入波形确定后，根据本国的抗震规范依次调整输入加速度28幅值、振动持续时间等参数，保证模拟地震作用的能量等效。本标准规定输入波形为正弦共振拍波和人工合成地震波。其中生成人工合成地震波的设备反应谱根据通信设备安装抗震设计规范(YD505998)的规定选取，该规范中设备的阻尼比取为3%o由于我国目前有关资料不充分，今后应逐步使其完善。6.2输入波形加速度的确定6. 2.1对计算输入波形加速度的主要参数取值作如下说明。1 .建筑物楼面加速度放大倍率七k,可按照以下公式计
