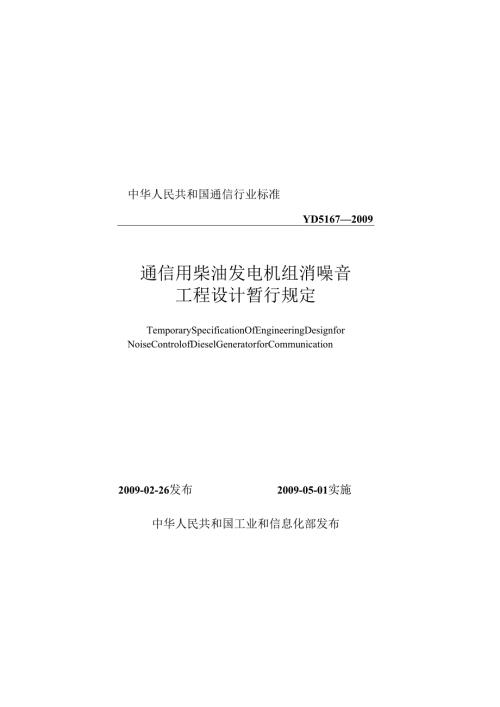

中华人民共和国通信行业标准YD51672009通信用柴油发电机组消噪音工程设计暂行规定TemporarySpecificationOfEngineeringDesignforNoiseControlofDieselGeneratorforCommunication2009-02-26发布2009-05-01实施中华人民共和国工业和信息化部发布中华人民共和国通信行业标准通信用柴油发电机组消噪音工程设计暂行规定TemporarySpecificationofEngineeringDesignforNoiseControlofDieselGeneratorforCommunicationYD51672009主管部门：工业和信息化部通信发展司批准部门：中华人民共和国工业和信息化部施行日期：2009年5月1日北京邮电大学出版社2009北京关于发布通信工程建设环境保护技术暂行规定等17项通信建设规定的通知工信部通200976号各省、自治区、直辖市通信管理局，中国电信集团公司、中国移动通信集团公司、中国联合网络通信有限公司，各相关单位：现将通信工程建设环境保护技术暂行规定等17项通信建设规定发布，自2009年5月1日起施行，各标准名称、编号如下：一、通信工程建设环境保护技术暂行规定，编号为YD50392009,原通信工程建设环境保护技术规定（编号:YD50391997）同时废止；二、电信客服呼叫中心工程设计规范，编号为YD/T51632009;三、电信客服呼叫中心工程验收规范，编号为YD/T5164-2009;四、本地网光缆波分复用系统工程设计规范，编号为YD"5166-2009;五、本地网光缆波分复用系统工程验收规范，编号为Yiyr5176-2009;六、通信用柴油发电机组消噪音工程设计暂行规定，编号为YD51672009;七、移动WAP网关工程设计规范，编号为YD/T51682009;八、移动WAP网关工程验收规范，编号为YD/T51692009;九、个性化回铃音平台工程设计暂行规定，编号为YD/T51702009;十、个性化回铃音平台工程验收暂行规定，编号为YD/T5171-2009;十一、通信局（站）防雷与接地工程验收规范，编号为YD/T51752009;十二、互联网网络安全设计暂行规定，编号为YD5177-2009;十三、通信管道人孔和手孔图集，编号为YD5178-2009;十四、光缆通信工程网管系统验收规范，编号为YD“51792009;十五、移动通信直放站工程验收规范，编号为YD/T51802009;十六、宽带IP城域网工程验收暂行规定，编号为YD/T51812009;十七、第三代移动通信基站设计暂行规定，编号为YD/T51822009O以上规定由工业和信息化部负责解释并监督执行，由北京邮电大学出版社负责出版发行（联系电话：010-62285938,网址：）。中华人民共和国工业和信息化部二OO九年二月二十六日本规定是根据原信息产业部“关于安排2007年通信工程建设标准制定计划的通知”（信部规函2007176号）的要求制定的。本规定主要包括环境要求、消噪音计算、消噪音装置的要求等内容。本规定用黑体字标注的条文为强制性条文，必须严格执行。本规定由工业和信息化部通信发展司负责解释、监督执行。规定在使用过程中，如有需要补充或修改的内容，请与部通信发展司联系，并将补充或修改意见寄部通信发展司（地址：北京市西长安街13号,邮编：100804）O主编单位：中讯邮电咨询设计院主要起草人：张清泉朱清峰目次1总则12环境要求32.1 对机房的要求32.2 对集装箱的要求33机组的消噪音计算54消噪音装置的要求65其他要求8附录A本规定用词说明9附录B进、排风口的有效面积计算10附录C噪声传播计算12附录DGB3096-1993城市区域环境噪声标准（摘录）.14附录E名词解释15条文说明171.0.1本规定适用于新建通信用柴油发电机组消噪音工程，改、扩建工程及燃气轮机发电机组的消噪音工程可参照执行。1.0.2通信用柴油发电机组消噪音工程设计必须贯彻国家技术政策，合理利用资源，执行国家防空、防震、消防和环境保护等有关标准的规定。1.0.3消噪音设备安装设计必须在保证不影响发电机组供电质量的前提下，考虑安装、维护和使用的方便，以及自然灾害等特殊条件下的防护。1.0.4工程设计中采用的设备和材料必须是环保产品。1.0.5所有的噪声治理措施不得影响发电机组的正常操作、运行、维修。1.0.6机组因消除噪音而引起的功率损失不得超过该机组额定功率的5%。1.0.7噪声治理后应达到国家环境保护标准GB3096城市区域环境噪声标准的要求。1.0.8设计总体方案、消噪音设备选型等近期建设规模应与远期发展规划相结合，同时根据建设和发展情况、经济效果、使用寿命、扩建可能等因素，进行多方案技术经济比较，选择可靠性高、工程造价和维护成本低的方案。设计应做到切合实际、经济合理、安全适用。改、扩建工程应充分考虑原有消噪音工程的特点，合理利用原有设施，力求达到先进、适用、经济的目标。1.0.9消噪音设备在设计选型时应采用国家环保部门认可的检测机构鉴定合格的产品。2环境要求2.1对机房的要求2.1.1 柴油发电机房宜独立设置。2.1.2 发电机组与楼板或地面应设置减震装置，减震基础应避开地面以下建筑的结构梁。2.1.3 设置在大楼地下层的发电机房，其进、排风口应设置在地面以上，进风口也可设置在开放式的地下车库内。2.1.4 1.4进、排风口的设置不宜在同一面墙上。机房内的进、排风方向宜与机身的方向一致。2.1.5 油机房的高度及地面的活荷载应符合YD/T5003-2005电信专用房屋设计规范的要求，机组之间的间距应符合YD/T5040-2005通信电源设备安装工程设计规范的要求。2.1.6 机组的进风、排风、排烟设施应考虑防雷、防雨、耐温、防鼠等措施。2.1.7 1.7燃油箱间的通风口应对室外，并考虑消音措施。2.1.8 1.8发电机房除进、排风口、门、窗采用消音处理外，机房与外界或其他机房连通的管道、电缆沟等必要时应考虑进行隔音处理。2.1.9 进、排风口和门口应考虑消音器、隔音门的安装固定方便。2. 2对集装箱的要求2. 2.1固定使用的箱式机组和车载机组应考虑维护、操作的方便，宜设置为箱体外维护模式，需要操作的控制盘和需要维护的机组部分应设置可打开的隔音门，排烟口应高于地面2.5m以上。3. 2.2集装箱体应考虑防雨、防尘、防锈、防鼠等措施，箱式机组3机组的消噪音计算4. 0.1进、排风口的有效面积应采用流阻损失法计算（见附录B）,进、排风消音器的总流阻损失应小于10mmH2O（约100Pa）;排烟总的消音器流阻损失应小于300mmH2O（约3000Pa）03. 0.2进、排风口的有效面积应以通道上最小截面为准。3. 0.3采用强制进风方式时，轴流风机应冗余配置，冗余配置的比例不大于3:1,风机的电源应取自市电、油机转换后的配电装置。3.1 .4消噪音工程设计时应进行噪声传播计算（见附录C）。3.2 .5选择消音器时应进行失效频率验证。定了它的流阻系数。在公式之中，决定流阻损失值的两个变量是由消音器的有效流通面积和流阻系数（消音器的结构）决定的。在实际的工程设计中，在进、排风流阻满足公式的情况下，根据公式倒推出进、排风风速，进而根据公式推算出需预留进、排风口的净有效面积S,分别除以进、排风消音器的流通比即可计算出建筑需预留的进、排风口的面积。上述为不采取强制进、排风情况下的计算方法，若采用强制进、排风，应考虑强制进、排风量是否满足机组的需要，进、排风流阻损失在风道的强制段可以不考虑，但消音段仍需考虑。可能的情况下不建议采取强制进、排风措施，会增加风机的故障环节和机组的功率损失。附录C噪声传播计算柴油机发电机组本体噪声通常为100120dB（八）之间。而排烟管在出厂时，一般都会自带一节排烟消音器，噪声值在8590dB（八）o参照GB3096城市区域环境噪声标准中所区分的类别来确定治理后的噪声指标，根据声源噪声数据和国家标准要求确定消隔音量来选择消音产品。声音在传播过程中会产生反射、折射和衍射等现象，并在传播过程中引起衰减。这些衰减通常包括声源能随距离的发散传播引起的衰减Ad、空气吸收引起的衰减Aa、地面吸收引起的衰减Ag,屏障引起的衰减Ab、气象条件引起的衰减Am。总的衰减值A则是各种衰减的总和：A=Ad+Aa+Ag+Ab+Am其中，占主要衰减值的点声源随传播距离增加而引起的衰减公式为：Ad=IoIg(1/4兀产)式中：Ad-距离增加产生的衰减值(dB);r点声源至受声点的距离(m)。直通道消音器计算的经验公式：RL=QQ)其中：/Qo)=4.34L二侬g1+/1-a；式中：AL消音器消音量(插入损失)；(a0)是与材料吸音系数a。有关的消声系数；a-正入射吸音系数；P消音器通道截面周长(m);S消音器通道截面积(m2);L消音器的有效长度(m)。当直通道消音器通道截面积较大时，高频声波将呈束状直接通过消音器，而很少与管道内壁面吸音层面接触，减少了声吸收，降低了消声效果，工程中将此现象称为“高频失效”，并将消声量明显开始下降的频率称为“上限失效频率”，其经验公式为：=t85式中：c声速(Ins);D通道截面的直径(m),当通道截面为矩形时(边长为a,h),则D=I.13aho附录DGB30961993城市区域环境噪声标准（摘录）中华人民共和国国家标准GB30961993城市区域环境噪声标准中，关于城市5类环境噪声标准值摘录于表D.0.1。表D.0.1城市5类环境噪声标准值单位：dB（八）类别昼间夜间0504015545260503655547055注：0类标准适用于疗养区、高级别墅区、高级宾馆区等特别需要安静的区域，位于城郊和乡村的这类区域分别按严于0类标准5dB执行；1类标准适用于居住、文教机关为主的区域。乡村居住环境可参照执行该类标准；2类标准适用于居住、商业、工业混杂区；3类标准适用于工业区；4类标准适用于城市中的道路交通干线道路两侧区域、穿越城区的内河航道两侧区域。穿越城区的铁路主、次干线两侧区域的背景噪声（指不通过列车时的噪声水平）限值也执行该类标准。D.0.1各类标准的适用区域D.0.2监测方法按GB/T146231993城市区域环境噪声测量方法执行。附录E名词解释E.0.1通风量单位时间内，发电机组所需的燃烧空气及冷却空气流量。E.0.2流阻空气质点通过材料空隙中的阻力。E.O.3插入损失安装消音器前后在给定某点（一般选在消音器出口处）测得的平均声压级之差值。E.0.4有效通风面积除去遮挡等因素后净通风面积。E.O.5流通比进、排风消音器的单位面积内无遮挡部分面积所占的百分比。中华人民共和国通信行业标准通信用柴油发电机组消噪音工程设计暂行规定TemporarySpecifica
