变压器设备声纹检测传感器布置推荐方式、图谱格、电力设备声纹检测典型图谱、变压器故障经验判据.docx

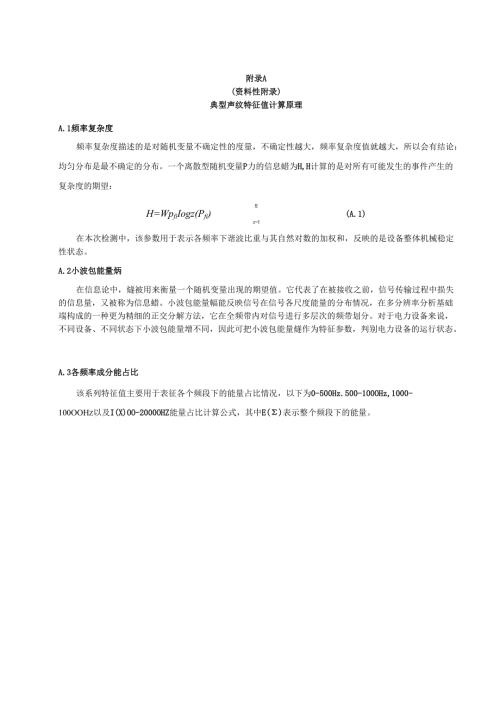

附录A(资料性附录)典型声纹特征值计算原理A.1频率复杂度频率复杂度描述的是对随机变量不确定性的度量，不确定性越大，频率复杂度值就越大，所以会有结论：均匀分布是最不确定的分布。一个离散型随机变量P力的信息蜡为H,H计算的是对所有可能发生的事件产生的复杂度的期望：nH=WpfiIogz(Pfi)(A.1)z=l在本次检测中，该参数用于表示各频率下谐波比重与其自然对数的加权和，反映的是设备整体机械稳定性状态。A.2小波包能量炳在信息论中，燧被用来衡量一个随机变量出现的期望值。它代表了在被接收之前，信号传输过程中损失的信息量，又被称为信息蜡。小波包能量幅能反映信号在信号各尺度能量的分布情况，在多分辨率分析基础端构成的一种更为精细的正交分解方法，它在全频带内对信号进行多层次的频带划分。对于电力设备来说，不同设备、不同状态下小波包能量增不同，因此可把小波包能量燧作为特征参数，判别电力设备的运行状态。1n1EDR=一£Pfi一(A.2)11i=inA.3各频率成分能占比该系列特征值主要用于表征各个频段下的能量占比情况，以下为0-500Hz.500-100OHz,1000-100OOHz以及I(X)OO-2000OHZ能量占比计算公式，其中E()表示整个频段下的能量。Z(0500Hz)/E（三）£(5001000Hz)/E（三）E(1000-10000Hz)E()E(10000-20000Hz)E()附录B（资料性附录）变压器设备声纹检测传感器布置推荐方式B.1概述用于变压器设备声纹检测传感器理论上应分别在目标设备空间特征声场处，有效排除各种干扰因素对声纹结果的影响。B.2变压器布置方案非接触式声纹传感器用落地支架支撑，除冷却器外三面各布置一只（如果变压器冷却器两面都有,选取其中一面布置），用不干胶贴纸对其黏贴标号为1号、2号、3号等，支架顶端位置统一在变压器器身高度2/53/5处，距变压器器身12米，左右居中布置。采集点分布如图B.l、B.2所示。图B.1高压出线侧或箱体长面图B.2低压出线侧或箱体长面附录C（资料性附录）声纹图谱格式示例C.1时域谱图变压器声纹的时域谱图示例如图C.1所示。时域谱图横坐标为时间，单位为s；时域谱图纵坐标为声压，单位为Pa,或可采用声压级，单位为dB。-54.0-I-53.2-00.250.50.751时间(三)图C.1时域谱图C.2频域谱图变压器声纹的频域谱图示例如图C.2所示。频域谱图横坐标为频率，单位为Hz；频域谱图纵坐标为声压，单位为Pa,或可采用声压级，单位为dB。<O500100O15002000频率(HZ)图C.2频域谱图C.3声色谱图变压器声纹的时频域谱图示例如图C.3所示。时频域谱图横坐标为时间，单位为s；时频域谱图纵坐标为频率，单位为Hz；时频域谱图各点颜色为声压，单位为Pa,或可采用声压级，单位为dB,应在时频域图谱右侧配置声压或声压级数值对应的颜色条。图C.3声色谱图C.4连续测量模式谱图变压器声纹的连续测量模式谱图示例如图C.5所示。连续测量模式谱图横坐标为频率，单位为Hz；连续测量模式谱图纵坐标为幅值，单位为Pa或可采用声压级，单位为dB。图C.5连续测量模式谱图附录D（资料性附录）电力设备声纹检测典型图谱D1变压机械异响声谱图某500kV油浸式变压器加压至l.lUr运行约30分钟后出现异响，其异响声色谱图如图D.1所示,后经检查发现变压器顶部防雨罩发生松动，更换防雨罩后异响消失。图D.1变压器异响的典型声色谱图D2变压器机械异响典型声谱图某IOkV干式变压器存在螺栓松动，其机械异响声色谱图如图D.1所示。100008000帛6000,三4000-200011vuv,JlUIV'FNMW'11n7u,tFlM川00.20.40.60.81时间/s图D.2变压器机械松动异响的典型声色谱图D3变压器机械异响典型声谱图某220kV油浸式变压器存在直流偏磁的情况，其机械异响声色谱图如图D.1所示。100O950900850800750700650600550N500450400350300250200150100500246810121416182022图D.3变压器机直流偏磁的典型声色谱图附录E（资料性附录）变压器故障经验判据在连续模式下，故障类型判断依据见表E.1。表E.1故障类型判断依据故障类型判据表面部件松动中高平占比超过80%内部部件松动频率复杂度较低，低频占比较高，小波能量蜡低于025直流偏磁存在50HZ的奇数倍谐波
