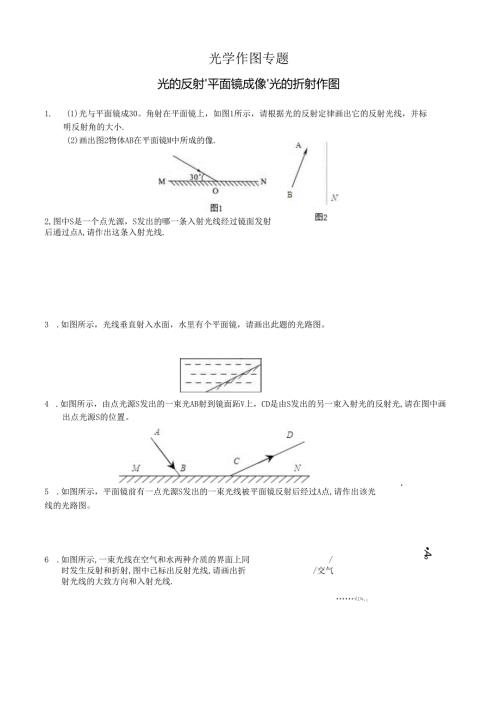

光学作图专题光的反射'平面镜成像'光的折射作图1.(1)光与平面镜成30。角射在平面镜上，如图1所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小.(2)画出图2物体AB在平面镜M中所成的像.2,图中S是一个点光源，S发出的哪一条入射光线经过镜面发射后通过点A,请作出这条入射光线.3 .如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。4 .如图所示，由点光源S发出的一束光AB射到镜面跖V上，CD是由S发出的另一束入射光的反射光,请在图中画出点光源S的位置。AO、'、-.:1.>1-.|1、1-.1.?-|-<1、.、-.11-.1.:1.15 .如图所示，平面镜前有一点光源S发出的一束光线被平面镜反射后经过A点,请作出该光线的光路图。6 .如图所示,一束光线在空气和水两种介质的界面上同/时发生反射和折射,图中已标出反射光线,请画出折/交气射光线的大致方向和入射光线.l¾.l7 .如图所示，根据光的反射定律画出入射光线AO的反射光线08,并标出反射角的度数.8 .如图所示，一束激光斜射向半圆形玻璃砖圆心。，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。9 .(1)图1中入射光线与镜面成30度角，请你完成光路图并标出反射角.(2)钱包掉到了沙发下面，没有手电筒，小明用平面镜反射灯光找到了钱包.图2中已经标出了入射图1图210.如图所示,平面镜前一个发光点S和它的两条光线,请在图中作出S在平面镜中的像,并作出这两条光线的反射光线.11.在图中作出物体AB在平面镜中所成的虚像A'B112.如图所示，S是一个发光点，S1是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。13.如图所示，根据平面镜成像的特点在图中请画出缺少的平面镜.14.物体AB放在平面镜前，请在图中画出它经平面镜所成的像。空气16 .潭清疑水浅，安全记心间，如图，A是水池底某点，请大致；作出光线Ao的折射光线以及人从岸上看到A的像A'。Md17 .如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射,作出入射光线、反射光线及大致方向的折射光线。空气S.P'水.018 .如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，_己知半球形玻璃的球心为。，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。I!19 .如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折o；射光线（大概位置）.（卞JI/三棱.V反射光线经过尸点，请在图中产气15.如图所示,一束光从空气斜射到三棱镜上,请画出三棱镜内的折射光线（大致方向）.20.如图所示，一束光由空气射存一滴水上,光/ML请大致画出这束光射入水滴和射出水滴的折射光线的光路图。小水滴21 .如图所示，一束激光从空气中射到半圆形玻璃砖上（。为圆心），发生了反射和折射，请在图中画出：反射光线；折射光线的大致方向。22 .如图所示，一束光线垂直入射到扇形玻璃砖的平面上，请画出光线透过玻璃射到空气中的光路图.23 .如图所示，束光垂直射向一顶角为30。的玻璃镜，请在图中画出光通过三棱镜的光路图24 .如图所示，一束光射向一块玻璃砖，并穿过玻璃砖。画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）。答案和解析4.【答案】16.【答案】17.【答案】18.【答案】21.【答案】
