35KV总降压变电所主接线系统设计.docx

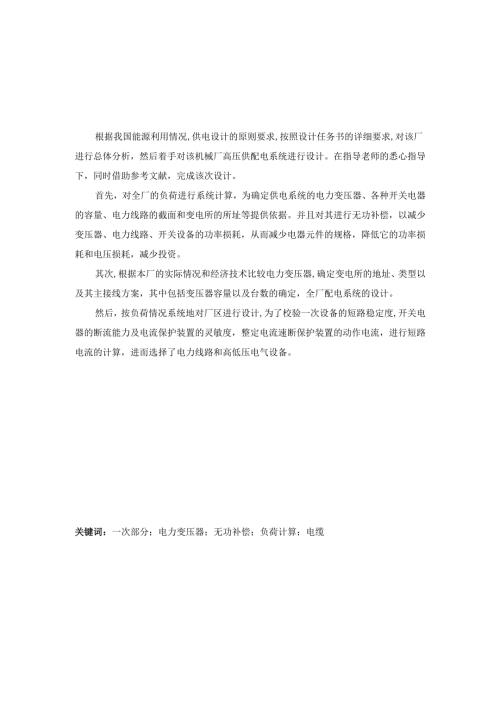

根据我国能源利用情况,供电设计的原则要求,按照设计任务书的详细要求,对该厂进行总体分析，然后着手对该机械厂高压供配电系统进行设计。在指导老师的悉心指导下，同时借助参考文献，完成该次设计。首先，对全厂的负荷进行系统计算，为确定供电系统的电力变压器、各种开关电器的容量、电力线路的截面和变电所的所址等提供依据。并且对其进行无功补偿，以减少变压器、电力线路、开关设备的功率损耗，从而减少电器元件的规格，降低它的功率损耗和电压损耗，减少投资。其次,根据本厂的实际情况和经济技术比较电力变压器,确定变电所的地址、类型以及其主接线方案，其中包括变压器容量以及台数的确定，全厂配电系统的设计。然后，按负荷情况系统地对厂区进行设计,为了校验一次设备的短路稳定度,开关电器的断流能力及电流保护装置的灵敏度，整定电流速断保护装置的动作电流，进行短路电流的计算，进而选择了电力线路和高低压电气设备。关键词：一次部分；电力变压器；无功补偿；负荷计算；电缆ABSTRACTAccordingtoChina*senergyutilization,powersupplyinaccordancewiththeprincipleofdesign,thedesignplandescriptionsofthefactory,thedetailedrequirementsforoverallanalysisofthefactory,andthensethighpowersupplysystemdesign.Intheguidance,takeinyourgroupmembers,andhelpwithmanyreferencestofinishthedesign.Firstofall,theloadcalculationsystem,todeterminethepowersupplysystemofswitchpowertransformer,electriccapacity,powerlinesandthesubstationofaddress,etc.Andonthereactivepowercompensation,toreducethetransformer,electriccircuit,thepowerswitchequipment,therebyreducingthelossofelectricalcomponents,reduceitsspecificationandvoltagelossofpowerconsumption,reducinginvestment.Secondly,accordingtotheactualsituationofoureconomyandtechnologypowertransformersubstation,anddeterminetheaddress,typesanditsmainconnectionscheme,includingtransformercapacityandthenumberofplantdistributionsystem,thedesign.Then,accordingtothesituationoffactorywithsystematicdesign,inordertochecktheequipment,switchshort-circuitstabilityofelectriccurrentflowcapacityandthesensitivityofprotectiondevice,thevelocityofelectriccurrentprotectiondevice,thecalculationofshort-circuitcurrent,andthenchoosethepowerlineandhigh-lowvoltageelectricalequipment.KEYWORDS:MAJORSYSTEM;POWERTRANSFORMER;REACTIVEPOWERCOMPENSATION;LOADCALCULATION摘要"O-Abstract-1-绪论-6-第一章某机械厂基本数据71.1工厂总平面布置图，见图1-1-7-1.2全厂各车间负荷情况汇总表71.3供用电协议-8-1.4 工厂的负荷性质91.5 工厂的自然条件91. 6总变电所设计9第二章全厂负荷计算11一2.1用电设备的负荷计算112. 2变压器损耗估算122. 3无功功率补偿计算122. 4变压器选择14第三章系统主接线方案的选择15-2.1 主接线设计的基本要求153. 2变电所的主接线方式16-第四章变电所位置及变压器、配电装置选择-20-4. 1变电所位置-20-5. 2变压器选择20一4. 2.1所用变压器选择一20一4.3配电装置选择-20-第五章短路电流的计算21一5. 1确定计算电路及计算电抗-21-5 .1.1计算电路图如图5T所示-21-6 .1.2计算电抗-21-5. 2最大运行方式下的短路点计算22-5. 2.1dl点的短路电流计算22-5. 2.2d2点的短路电流计算22-5. 3最小运行方式下的短路点计算23-5. 3.1dl点的短路电流计算-23-5. 3.2d2点的短路电流计算-24-第六章高压电气设备的选择25-6. 135KV架空线的选择-25-6.1.1选择导线（按照经济电流密度）25-6.1.2热稳定校验（按最大运行方式d2点短路）-25-6.2IokV母线的选择-256.2.2热稳定的校验（按最大运行方式d2点短路）-26-6.2.3动稳定校验-26-6.3高压断路器的选择26-6.3.1安装在变压器35kV高压侧的断路器27-6.3.2安装在变压器IokV低压侧的断路器28-6.4高压隔离开关的选择-29-6.4.135kV侧隔离开关-296.4.2校验热稳定（下列时间均取自对应断路器,后备保护取2S）：-296.4.3检验动稳定:ishWIes-29-6.5电流互感器的选择-306.5.1安装在35kV高压进线侧的电流互感器-30-6.5.2安装在IokV变压器低压侧的电流互感器-31-6.6电压互感器的选择-31-6.6.135kV电压互感器的参数计算与选择-31-6.6.2IOkV电压互感器的参数计算与选择33-6.7IokV高压柜的选择-34-第七章继电保护装置设计357.1继电保护配置-35-7.1.2 主变压器保护配置-357.1.3 瓦斯保护-357.1.5 过流保护-35-7.1.6 过负荷保护-35-7.1.7 IokV线路保护配置-36-7.1.8 IOkV电容器保护配置-36-7.1.9 2主变压器保护的继保整定-36-7.2.1 过负荷保护-367.2.2 过电流保护-367.2.3 电流速断保护-377.2.4 3防雷措施的选择38Z3.1避雷器的选择-39-7.2.5 站的进线段保护39-7.5接地设计-40-主要参考文献和书目：41附录1电气主接线图42一附录2设备汇总一览表43一附录3系统继电保护全图44一致谢-45-电力工业是国民经济发展中最重要的基础能源产业，是国民经济的第一基础产业，是关系国计民生的基础产业，是世界各国经济发展战略中的优先发展重点。作为一种先进的生产力和基础产业，电力行业对促进国民经济的发展和社会进步起到重要作用。与社会经济和社会发展有着十分密切的关系，它不仅是关系国家经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。随着我国经济的发展，对电的需求量不断扩大，电力销售市场的扩大又刺激了整个电力生产的发展。随着科学技术的发展和能源经济利用的需要，变电站的设计在逐步向经济、稳定的方向发展。迄今为止，变电所的更新设计在国内外也正在逐渐形成一个与人类生活密不可分的行业。优良更新的设计不仅具有标准化、高效化、组合化等当代先进设计思想，又符合节约有效利用资源的原则，更适合当代社会发展的要求。所以是今后电力技术的一个重要发展方向。第一章某机械厂基本数据1.1 工厂总平面布置图，见图IT北西一东南图1-1工厂总平面图1.2全厂各车间负荷情况汇总表车间名称Pe/kWKdcos电机修理车间23000.60.7机械加工车间8800.650.65新品试制车间6500.550.6原料车间5500.350.65备件车间5600.50.7锻造车间1800.60.65锅炉房2600.90.8空压房3020.80.65汽车库560.50.7线圈车间3280.550.65半成品试验车间7500.650.75成品试验车间25640.350.6加压站（IOKV转供负荷）2740.550.65设备处仓库（IOKV转供负荷）6540.550.75成品试验站内大型集中负荷38740.650.75表IT全厂各车间负荷情况汇总表1.3 供用电协议1）当地供电部门可提供两种电源：从某220/35KV区域变电站提供电源，该站距离厂东北方向5公里；从某35/10KV变电所，提供IOKV备用电源，该所距离厂东北方向5公里。2）配电系统技术数据。（1）区域变电站35KV母线短路数据为：见-2运行方式电源35千伏母线短容量说明系统最大运行方式时Sdmax=580MVA系统最小运行方式时S(3)dmin=265MVA图-2区域变电站35KV母线短路数据（2）配电系统，见图3EEOkV35kV区域电站图1-3配电系统3)供电部门对工厂提出的技术要求：区域变电站35KV馈电线路定时限过流保护装置的整定时间为L8秒，要求厂总降压变电所的保护动作时间不大于1.3秒。工厂在总降压变电所35KV侧计量。功率因素值应在0.9以上。1.4 工厂的负荷性质本工厂大部分车间为一班制，少数车间为两班或三班制，年最大负荷利用小时数为2500小时。锅炉房提供高压蒸汽，停电会使锅炉发生危险。由于距离市区较远，消防用水需要厂方自备。因此，锅炉房要求较高的可靠性。1.5 工厂的自然条件(1)年最高气温为40,年最低气温5,年平均气温为(2)站所选地址地质以粘土为主，地下水位3-5米。(3)风向以东南风为主。L6总变电所设计工厂变电所系统设计必须遵循以下原则：D工厂变电所设计必须遵循国家的有关法令、标准和规范，执行国家的有关方针、政策，包括节约能源、节约有色金属等技术经济政策。2）工厂变电所设计应做到保障人身和设备的安全、供电可靠、电能质量合格、技术先进和经济合理，设计中应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。3）工厂变电所设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定
