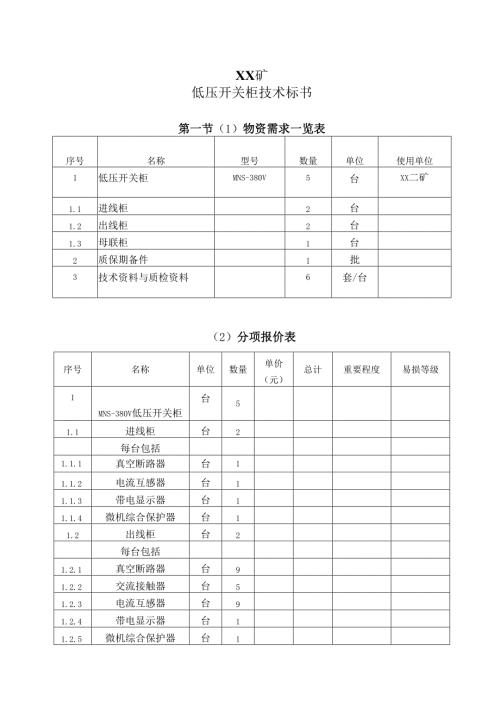

XX矿低压开关柜技术标书第一节（1）物资需求一览表序号名称型号数量单位使用单位1低压开关柜MNS-380V5台XX二矿1.1进线柜2台1.2出线柜2台1.3母联柜1台2质保期备件1批3技术资料与质检资料6套/台（2）分项报价表序号名称单位数量单价（元）总计重要程度易损等级1MNS-380V低压开关柜台51.1进线柜台2每台包括1.1.1真空断路器台11.1.2电流互感器台11.1.3带电显示器台11.1.4微机综合保护器台11.2出线柜台2每台包括1.2.1真空断路器台91.2.2交流接触器台51.2.3电流互感器台91.2.4带电显示器台11.2.5微机综合保护器台11.3母联柜台1每台包括1.3.1真空断路器台11.3.2电流互感器台11.3.3带电显示器台11.3.4微机综合保护器台11.4其它套1合计说明：1、重要程度分为A、B、C三级，A为极重要关键件；B为一般重要件；C为普通件。2、易损等级分为1,2,3三级，1级为易损件；2为周期损耗件（定期需更换的备件）；3为非常规损耗件。3、分项报价表中分项报价合计价格与投标报价设备总价格必须一致。第二节技术规格一、使用环境1、最高温度：502、最低温度:-353、年平均气温：35oC4、环境相对湿度：日平均值不大于95%,月平均值不大于90%,应考虑到由于温度的变化可能会偶然产生凝露的影响5、地震烈度：6级6、海拔：不超过1400米7、污秽等级：IV级二、技术要求设备使用地点：上仓胶带机配电室配套主机及用途：控制低压系统*1.1、型号：MNS-380VoL2、整柜主要参数：* 1.2.1、额定绝缘电压：660V* 1.2.2、额定电流：1000A* 1.2.3、额定工作电压：380V*1.2.4、额定工作频率：50Hz* 1.2.5、额定短路开断电流：25KA* 1.2.6、额定峰值耐变电流：80KA* 1.2.7、4S热稳定电流:31.5KA* 1.2.8、额定动稳定电流：80KA* 1.2.9、防护等级：IP43* 1.2.10屏体外形尺寸：800X800X2200mm（宽义深X高）* 1.3、屏面应有低压系统图，并有表示开关分合状态的标志。* 1.4、柜内母排：TMY-3义（100X10）+lX（100X10）* 1.5、安装地点:室内* 1.6、开关柜主要配置：（详见设计图纸S12011.106-264-02）* 1.6.1、开关柜配置多功能电力仪表。* 1.6.2、所有开关柜配置微机综合保护器，型号：SHM-MlOl30A,配置带电显示器。* 1.6.3、进线柜5路出线配置交流接触器，型号：A40-30-10o* 1.7、开关柜具有短路、过载、欠压、过压、缺相及单项接地保护。L8、柜体：* 1.8.1、柜体选用MNS型抽屉柜，严格按照国家标准及电力行业标准，外壳采用冷轧钢板，厚度三2.0m110* 1.8.2、柜门用转轴式活动较链与构架相连，安装、拆卸方便。门的折边处均嵌有一根“山”型橡胶条，关门时门与构架之间的嵌条有一定的压缩行程能防止门与柜体直接碰撞，也提高了门的防护等级。* 1.8.3、装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。* 1.8.4、柜体的防护等级不低于IP43。* 1.8.5、柜体颜色为浅灰色，同型号的抽屉柜应可互换。* 1.8.6、外壳的顶部设计有盖板，防止异物、水滴落下造成母线短路。盖板不影响设备正常运行时的通风和散热。所有外接导线端子均同时对铜导线和铝导线都适用。主母线及分支母线应加绝缘护套，且母线载流量不受影响。接地保护母线在变频柜下端设置专用接地引线端子板，引线端子板为双螺栓型，且设有明显的符号标志。* 1.9、质保期1年。* 1.10、使用寿命不小于15年。三、特殊技术要求* 3.1、必须对标书的技术条款分项逐条解释并满足工作环境要求。第3页共4页* 3.2、未说明事项必须符合国家相关标准。*3.3、上表分项报价合计价格与投标报价设备总价格必须一致。
