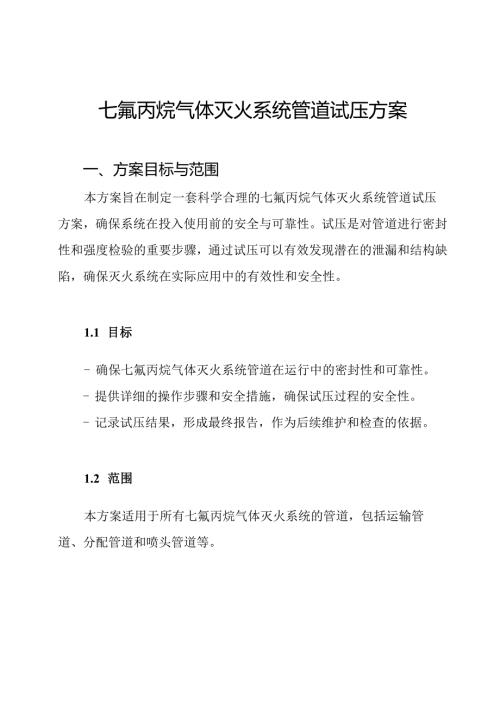

七氟丙烷气体灭火系统管道试压方案.docx
七氟丙烷气体灭火系统管道试压方案一、方案目标与范围本方案旨在制定一套科学合理的七氟丙烷气体灭火系统管道试压方案，确保系统在投入使用前的安全与可靠性。试压是对管道进行密封性和强度检验的重要步骤，通过试压可以有效发现潜在的泄漏和结构缺陷，确保灭火系统在实际应用中的有效性和安全性。1.1 目标- 确保七氟丙烷气体灭火系统管道在运行中的密封性和可靠性。- 提供详细的操作步骤和安全措施，确保试压过程的安全性。- 记录试压结果，形成最终报告，作为后续维护和检查的依据。1.2 范围本方案适用于所有七氟丙烷气体灭火系统的管道，包括运输管道、分配管道和喷头管道等。二、组织现状与需求分析在实施七氟丙烷气体灭火系统管道试压前，需对组织现状进行全面分析:2.1 组织现状 现有的灭火系统在日常维护中未进行过全面的管道试压。 管道材料、连接方式等多样，可能存在隐患。 相关人员对试压流程了解较少，缺乏系统性培训。2.2 需求分析- 需要建立一套完整的管道试压流程，以确保系统的安全性。- 需对参与人员进行培训，提高其对试压过程的理解与操作能力。- 需要借助现代检测技术，确保试压结果的准确性和可靠性。三、实施步骤与操作指南3.1试压前准备1 .材料准备确保所有管道及其配件符合国家标准，检查无明显损伤。准备试压所需的设备，包括试压泵、压力表、阀门等。2 .人员培训-对参与试压的人员进行培训，使其了解试压流程及相关安全知识。3 .安全措施-确保试压区域内无易燃物品，配备消防器材。-设定试压区域，限制非相关人员进入。3.2试压步骤1 .管道封闭-检查管道两端的阀门，确保其处于关闭状态。-在管道连接处安装试压阀。2 .注水或注气-选择适合的介质进行试压，通常采用水或空气。-缓慢注入介质，观察压力变化，确保压力均匀。3 .加压-根据管道的设计压力，逐步增加压力，通常试压压力为设计压力的1.5倍（如设计压力为1.0MPa,则试压压力为1.5MPa）。-压力每增加0.1MPa,记录压力表读数，并保持1小时。4 .观察与记录-观察管道及连接部位是否有泄漏现象。-记录试压过程中各个时间点的压力变化情况。5 .降压与清理试压结束后，缓慢降压，避免因压力骤降导致管道损坏。拆除试压装置，进行现场清理。3.3试压结果分析试压结束后，需对记录的数据进行分析，判断管道是否符合使用标准。一如发现泄漏或压力下降过快，需进行详细检查并修复。四、试压相关数据4.1 试压标准试压介质：水或空气.试压时间：1小时试压压力：设计压力的1.5倍4.2 记录表格示例I时间（分钟）I压力（MPa）I观察情况I|0IOI准备开始II10I1.1I无泄漏现象II20I1.3I无泄漏现象I|30I1.5I无泄漏现象II40I1.5I无泄漏现象II50I1.5I无泄漏现象I|60I1.5I结束I五、成本效益分析实施七氟丙烷气体灭火系统管道试压方案，需考虑成本与效益:5.1 成本- 设备租赁及购买：试压泵、压力表、阀门等设备的采购或租赁费用。- 人力成本：参与试压的人员培训及操作的人工费用。- 材料费用：试压过程中所需的水或气体等材料费用。5.2 效益-通过试压可有效降低灭火系统的故障率，提升系统使用安全性。提高组织对灭火系统的信任度，避免因系统故障导致的经济损失和安全隐患。六、总结本方案为七氟丙烷气体灭火系统管道试压提供了详细的实施步骤和操作指南，确保试压过程的安全与有效性。通过系统性的试压,可以有效发现潜在问题，提高灭火系统的可靠性，从而更好地保护生命财产安全。希望在实施过程中，严格遵循方案要求，确保试压工作的顺利进行。
