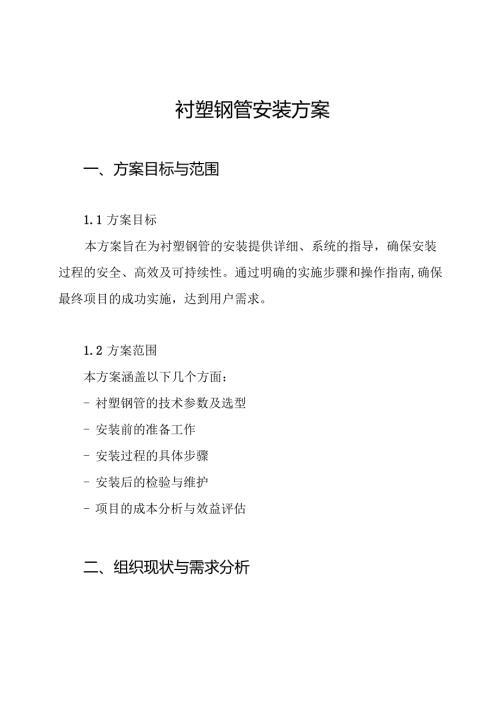

衬塑钢管安装方案.docx
衬塑钢管安装方案一、方案目标与范围1.1 方案目标本方案旨在为衬塑钢管的安装提供详细、系统的指导，确保安装过程的安全、高效及可持续性。通过明确的实施步骤和操作指南,确保最终项目的成功实施，达到用户需求。1.2 方案范围本方案涵盖以下几个方面：- 衬塑钢管的技术参数及选型- 安装前的准备工作- 安装过程的具体步骤- 安装后的检验与维护- 项目的成本分析与效益评估二、组织现状与需求分析在过去的项目中，组织采用的管道材料主要为传统钢管，虽然具有一定强度，但在耐腐蚀性、使用寿命及维护成本等方面存在不足。近来，随着对管道材料要求的提高，衬塑钢管因其优异的性能逐渐受到青睐。2.2用户需求用户对衬塑钢管的需求主要集中在： 耐腐蚀性：适用于化工、污水处理等腐蚀性环境。 经济性：降低后期维护成本，提高使用寿命。 易安装性：简化安装过程，提高施工效率。三、衬塑钢管技术参数3.1 材料特性外层材料：高强度钢材，具有较高的承压能力内层材料：聚乙烯（PE）、聚氯乙烯（PVC）等，具有优良的耐腐蚀性和绝缘性。3.2 规格与尺寸-管道外径：DN20-DN1200mm（根据具体需求定制）壁厚：根据压力等级选择，通常为3mm-12mm长度：通常为6m段，特殊需求可定制。四、安装前准备工作4.1 现场勘查对安装现场进行全面勘查，确认管道走向、埋深、周围环境等,避免不必要的干扰和损失。4.2 材料准备确认衬塑钢管的规格与数量，确保在工地按时送达。准备安装所需的工具，如切割机、焊接设备、测量工具等。4.3 人员培训对参与安装的人员进行培训，确保他们了解衬塑钢管的特性、安装流程及安全注意事项。五、安装过程的具体步骤根据设计图纸，对衬塑钢管进行切割，切割过程中需确保切口平整，避免产生毛刺。5.2 管道连接焊接连接：采用热熔焊接法，将管道两端加热至一定温度后连接，注意温度控制，确保焊接牢固。法兰连接：使用法兰盘连接，确保法兰密封良好，避免泄漏。5.3 管道支撑根据设计要求，设置管道支撑，确保管道在运行过程中的稳定性。支撑点应根据管道的长度、重量合理分布，通常每隔2-3米设置一个支撑点。5.4 管道穿越在管道穿越墙体或地面时，需设置套管，避免直接接触造成磨损。套管应与外部环境做好防护，避免腐蚀。六、安装后的检验与维护外观检查：检查焊接部位及连接处是否有明显缺陷。压力测试：对安装完成的管道进行压力测试，确保无泄漏现象。6.2定期维护定期对管道进行维护检查，主要包括：外部检查：检查管道外层涂层是否完好，防止腐蚀。内部检查：定期进行管道内壁的清洁，防止污垢积累影响流通。七、项目成本分析与效益评估7.1 成本分析 材料成本：衬塑钢管的单价为100元/米，预计需要500米，总成本为50,000元。 人工成本：预计人工费用为20,000元。 设备成本：设备租赁费用为5,000元。7.2 效益评估通过使用衬塑钢管，预计可将维护成本降低30%,使用寿命延长50%。具体效益评估如下：维护成本降低：原维护成本为每年10,000元，使用衬塑钢管后预计降低至7,000元。-使用寿命延长：原钢管预计使用寿命为10年，衬塑钢管可使用15年，长期使用效益显著。八、总结本方案为衬塑钢管的安装提供了系统、详细的指导，确保安装过程的安全、高效和可持续性。通过对组织现状的分析、材料特性的明确、安装过程的详细步骤以及后期维护的规划，确保用户的需求得到充分满足。同时，在成本效益方面的分析，为项目决策提供了重要依据。希望本方案能够为衬塑钢管的安装提供有效指导，促进项目的顺利实施。
