第74讲第三篇第七章-气体灭火系统(三).docx

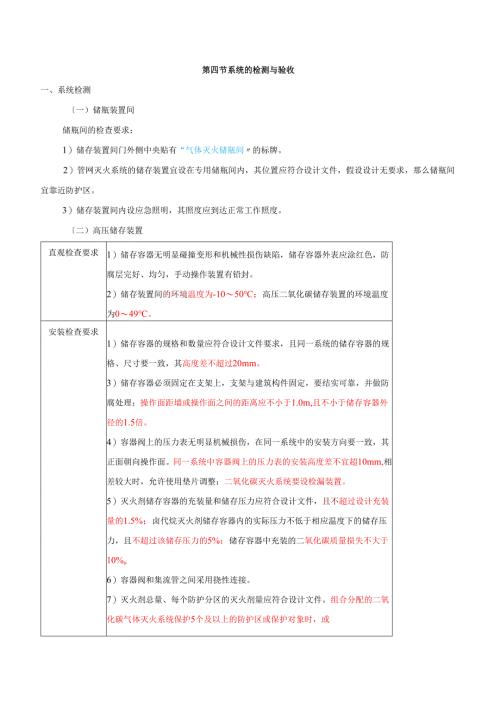

第四节系统的检测与验收一、系统检测一）储瓶装置间储瓶间的检查要求：1）储存装置间门外侧中央贴有“气体灭火储瓶间的标牌。2）管网灭火系统的储存装置宜设在专用储瓶间内，其位置应符合设计文件，假设设计无要求，那么储瓶间宜靠近防护区。3）储存装置间内设应急照明，其照度应到达正常工作照度。二）高压储存装置直观检查要求1）储存容器无明显碰撞变形和机械性损伤缺陷，储存容器外表应涂红色，防腐层完好、均匀，手动操作装置有铅封。2）储存装置间的环境温度为-1050；高压二氧化碳储存装置的环境温度为049。安装检查要求1）储存容器的规格和数量应符合设计文件要求，且同一系统的储存容器的规格、尺寸要一致，其高度差不超过20mm。3）储存容器必须固定在支架上，支架与建筑构件固定，要结实可靠，并做防腐处理；操作面距墙或操作面之间的距离应不小于1.0m,且不小于储存容器外径的1.5倍。4）容器阀上的压力表无明显机械损伤，在同一系统中的安装方向要一致，其正面朝向操作面。同一系统中容器阀上的压力表的安装高度差不宜超10mm,相差较大时，允许使用垫片调整；二氧化碳灭火系统要设检漏装置。5）灭火剂储存容器的充装量和储存压力应符合设计文件，且不超过设计充装量的1.5%；卤代烷灭火剂储存容器内的实际压力不低于相应温度下的储存压力，且不超过该储存压力的5%；储存容器中充装的二氧化碳质量损失不大于10%o6）容器阀和集流管之间采用挠性连接。7）灭火剂总量、每个防护分区的灭火剂量应符合设计文件。组合分配的二氧化碳气体灭火系统保护5个及以上的防护区或保护对象时，或在48h内不能恢复时，二氧化碳要有备用量，其他灭火系统的储存装置72h内不能重新充装恢复工作的，按系统原储存量的100%设置备用量，各防护区的灭火剂储量要符合设计文件。功能检查要求储存容器中充装的二氧化碳质量损失大于10%时，二氧化碳灭火系统的检漏装置应正确报警。例题：组合分配的二氧化碳气体灭火系统保护（）个及以上的防护区或保护对象时，或在48h内不能恢复时，二氧化碳要有备用量。A. 5B. 10C. 15D. 20答案：A例题：储存容器中充装的二氧化碳质量损失大于）时，二氧化碳灭火系统的检漏装置应正确报警。A. 10B. 20C. 30D. 40答案：A（三）低压储存装置直观检查要求与高压储存装置一样安装检查要求2）低压系统制冷装置的供电要采用消防电源。3）储存装置要远离热源，其位置要便于再充装，其环境温度宜为-23小49oCo功能检查要求1）制冷装置采用自动控制，且设手动操作装置。2）低压二氧化碳灭火系统储存装置的报警功能正常，高压报警压力设定值应为2.2MPa,低压报警压力设定值应为1.8MPa0储存装置的环境温度储存装置类型环境温度高压储存装置-10-50高压二氧化碳储存装置0-49低压储存装置-2349°C四）阀驱动装置直观检查要求1）气动驱动装置无明显变形，外表防腐层完好，手动按钮上有完整铅封。2）气动管道平整光滑，弯曲局部规那么平整。安装检查要求1）除必要外露局部外，拉索采用经内外防腐处理的钢管防护；转弯处采用专用导向滑轮；拉索末端拉手设在专用的保护盒内；拉索套管和保护盒要固定牢靠。2）以重力式机械驱动的装置安装时，应保证重物在下落行程中无阻挡，其下落行程应保证驱动所需距离，且不小于25mm。3）电磁驱动装置驱动器的电气连接线应沿支、框架或墙面固定。4）驱动气体的种类和充装压力应符合设计文件要求；驱动气瓶上有标明驱动介质名称、储存压力、充装时间及对应防护区或保护对象的名称或编号的永久性标志，且便于观察；驱动气瓶的瓶头阀上应设有带平安销加有铅封）的紧急手动启动装置；驱动气瓶的支架、框架或箱体应固定牢靠，并做防腐处理，多个驱动装置集中安装时其高度差不宜超过10mm；压力表的正面朝向操作面，多个驱动装置集中安装时其压力表的高度差不宜超过IOmmo5）气动管道应用护口式或卡套式连接，连接应严密；竖直管道应在其始端和终端设防晃支架或采用管卡固定；水平管道应采用管卡固定；管卡的间距不宜大于600mm；转弯处应增设1个管卡。6）取驱动气体的储存压力，以0.5MPas的升压速度缓慢升压至试验压力,关断试验气源3min内压力降不超过试验压力的10%为合格。1五）选择阀及压力讯号器直观检查要求1）有出厂合格证及法定机构的有效证明文件。2现场选用产品的数量、规格、型号应符合设计文件要求。安装检查要求1）选择阀的安装位置应靠近储存容器,。选择阀操作手柄应安装在便于操作的一面，当安装高度超过1.7m时应采取便于操作的措施。3）选择阀上应标有灭火剂流动方向的指示箭头，箭头方向应与介质流动方向一致。六）单向阀直观检查要求1）有出厂合格证及法定机构的有效证明文件。2）现场选用产品的数量、规格、型号应符合设计文件要求。3）组件无碰撞变形或其他机械性损伤，外露的非机械加工外表保护涂层完好，铭牌清晰、结实，方向正确。安装检查要求2）七氟丙烷、三氟甲烷、高压二氧化碳灭火系统在容器阀和集流管之间的管道上应设液流单向阀，其方向与灭火剂输送方向应一致。七）泄压装置直观检查要求略安装检查要求1）在储存容器的容器阀和组合分配系统的集流管上，应设平安泄压装置。2）泄压装置的泄压方向不应朝向操作面。3）低压二氧化碳灭火系统储存容器上应至少设置2套平安泄压装置，低压二氧化碳灭火系统的平安阀应通过专用泄压管接到室外，其土0.12）MPao（八）防护区和保护对象防护区和保护1）防护区围护构造及门窗的耐火极限均不宜低于0.50h;吊顶的耐火极对象限不宜低于0.25ho防护区围护构造承受内压的允许压强不宜低于1200Pao2）2个或2个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区应不超过8个。3）防护区应设置泄压口。泄压口宜设在外墙上，并应设在防护区净高的2/3以上。4）喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。5）防护区的人口处应设防护区采用的相应气体灭火系统的永久性标志；防护区入口处的正上方应设灭火剂喷放指示灯，入口处应设火灾声、光报警器；防护区内应设火灾声报警器，必要时，可增设闪光报警器；防护区应有保证人员在30s内疏散完毕的通道和出口，疏散通道及出口处，应设置应急照明装置与疏散指示标志。例题：气体灭火系统防护区围护构造及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h0防护区围护构造承受内压的允许压强不宜低于（）PaoA.1000B.1200C.1400D.1600答案：B【九）喷嘴直观检查要求略安装检查要求1）设置在有粉尘、油雾等防护区的喷嘴，应有防护装置。2）当保护对象属于可燃液体时，喷嘴射流方向不应朝向液体外表。3）喷嘴的最大保护高度应不大于6.5m,最小保护高度应不小于300mmo例题：气体灭火系统喷头的最大保护高度不宜大于（）m,最小保护高度不应小于300mm。答案：C（十）预制灭火装置直观检查要求2）一个防护区设置的预制灭火系统，其装置数量不宜超过10台。安装检查要求1）同一防护区设置多台装置时，其相互间的距离不得大于IOmo2）防护区内设置的预制灭火系统的充压压力不得大于2.5MPao功能检查要求同一防护区内的预制灭火系统装置多于1台时，必须能同时启动，其动作响应时差不得大于2so2021年真题】14.某建筑的电子计算机房采用气体灭火系统保护，在一个防护区内安装了3台预制灭火装置，根据?气体灭火系统设计标准?GB50370的规定，3台预制灭火装置动作响应时差最大不得大于Cs。【答案】B十一）操作与控制1.安装检查1）启动方式系统形式启动方式管网灭火系统自动控制、手动控制和机械应急操作预制灭火系统自动控制和手动控制2）手动与自动控制的转换装置设置条件：灭火设计浓度或实际使用浓度大于无毒性反响浓度的防护区。转换方式：人员进入防护区时一一转换为手动控制方式人员离开时一一恢复为自动控制方式设置位置：防护区入口且便于操作的部位，安装高度为中心点距地（楼）面1.5m。3）手动控制按钮安装位置：防护区人口且便于操作的部位，4）机械应急操作装置安装位置：储瓶间内或防护区疏散出口门外且便于操作的部位。二、系统验收1一）防护区或保护对象与储存装置间验收检查1）防护区或保护对象应符合设计要求。2）防护区以下平安设施的设置应符合设计要求。防护区的疏散通道、疏散指示标志和应急照明装置。防护区内和入口处的声光报警装置、气体喷放指示灯和入口处的平安标志。无窗或固定窗扇的地上防护区和地下防护区的排气装置。门窗设有密封条防护区的泄压装置。专用的空气呼吸器。三）系统功能验收1）系统功能验收时，应进展模拟启动试验，并合格。2）系统功能验收时，应进展模拟喷气试验，并合格。3）系统功能验收时，应对设有灭火剂备用量的系统进展模拟切换操作试验，并合格。4）系统功能验收时，应对主、备用电源进展切换试验，并合格。2021年真题】以下关于气体灭火系统功能验收的说法中，错误的选项是A.设有灭火剂备用量的系统，必须进展模拟切换操作试验且合格B.柜式气体灭火装置进展模拟喷气试验时，宜采用自动启动方式且合格C使用高压氮气启动选择阀的二氧化碳灭火系统，选择阀必须在容器阀动作之后或同时翻开D.气体灭火系统功能验收时，应按标准要求进展主、备电源切换试验并合格【参考答案】C【2021年真题】88.某电信大楼设备机房设置气体灭火系统，有三个一样的防护区，采用IG541气体灭火系统进展防护，防护区吊顶为活动吊顶，吊顶上方空间和吊顶下方空间分别设置一套组合分配系统。以下检查结论中，正确的有OoA.防护区吊顶上方空间与吊顶下方空间的设计浓度一样，符合标准要求B.防护区吊顶上方空间与吊顶下方空间的喷头喷放时间一样，符合标准要求C.防护区泄压口的安装高度低于防护区净高的2/3,不符合标准要求D.两套系统分别设置启动装置，同一防护区吊顶上方空间与吊顶下方空间的启动装置同时启动，符合标准要求E.两个集流管上的储存容器规格及充装压力分别为901.、15MPa和701.、15MPa,符合标准要求【答案】ABCE【解析】？气规？3.1.9 同一集流管上的储存容器，其规格、充压压力和充装量应相同。3.1.10 同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。
