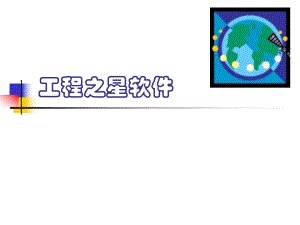

工程之星软件.ppt

工程之星软件工程之星软件工程之星软件概述 菜单栏菜单栏测量视窗测量视窗状态栏状态栏快捷按钮快捷按钮运行工程之星软件，进入主界面视图运行工程之星软件，进入主界面视图 工程之星是以工程文件的形式对软件进行管理的，所有的软件操作都是在某个定义的工程下完成的，第一次打开工程之星软件时，软件会进入系统默认的工程srtk，并同时在系统存储器（SystemCF）的setup目录下自动生成工程文件srtk.ini（ini文件为工程文件）。以后每次进入工程之星软件，软件会自动调入最后一次使用工程之星时的工程文件。一般情况下，每次开始一个地区的测量施工前都要新建一个与当前工程测量所匹配的工程文件。软件介绍工程 工程新建工程 工程向导系统默认的椭球为北京54，可供选择的椭球系还有国家80、WGS-84、WGS-72和自定义一共五种。在“中央子午线”后面输入当地的中央子午线，然后再输入其它参数。 工程向导四参数和七参数不能同时使用，输入其中一种参数后，不要再输入另一种参数。工程向导如果需要使用高程拟合参数，先勾选“启用高程拟合参数”，然后输入已有的高程拟合参数，单击“确定”，工程建立完毕。如不需要则直接单击“确定”，工程建立完毕，可以开始使用。套用方式新建工程 该新建工程的相关参数与已选的工程参数相同。打开工程打开工程打开一个已经存在的工程，例如要打开工程0901，打开Jobs09010901.ini，0901.ini是一个系统参数设置文件，打工程时只能选择文件名.ini即可。新建文件 新建的文件指的是用来保存测点成果的*.dat文件。 当手簿程序关闭后再重新进入的时候，默认打开的是退出之前的工程和文件。如果要把测量点的数据存储到指定的文件中，就在此选择要保存的数据文件。如第一天的测量工作结束以后，第二天继续测量时可以新建一个文件以保存数据，也可以选择前一天的文件，继续保存在以前的文件中。选择文件 删除作业删除作业用此项可以删除指定的作业。 文件输出 文件输出文件输出软件介绍设置 测量参数 测量参数测量参数控制点坐标库 nGPS 接收机输出的数据是 WGS-84 经纬度坐标，需要转化到施工测量坐标，这就需要软件进行坐标转换参数的计算和设置，控制点坐标库就是完成这一工作的主要工具。控制点坐标库是计算四参数和高程拟合参数的工具，可以方便直观的编辑、查看、调用参予计算四参数和高程拟合参数的校正控制点。在进行四参数的计算时，至少需要两个控制点的两套坐标系参予计算才能最低限度的满足控制要求。高程拟合时，使用三个点的高程进行计算时，控制点坐标库进行加权平均的高程拟合；使用4到6个点的高程时，控制点坐标库进行平面高程拟合；使用7个以上的点的高程时，控制点坐标库进行曲面拟合。控制点的选用和平面、高程拟合都有着密切而直接的关系。 控制点坐标库n利用控制点坐标库的做法大致是这样的:假设我们利用A、B这两个已知点来求校正参数，那么首先要有A、B两点的GPS原始记录坐标和测量施工坐标。A、B两点的GPS原始记录坐标必的获取有两种方式：一种是布设静态控制网，采用静态控制网布设时后处理软件的GPS原始记录坐标；另一种是GPS移动站在没有任何校正参数起作用的固定解状态下记录的GPS原始坐标。其次在操作时，先在控制点坐标库中输入A点的已知坐标，之后软件会提示输入A点的原始坐标,然后再输入B点的已知坐标和B点的原始坐标,录入完毕并保存后（保存文件为*.cot文件）控制点坐标库会自动计算出四参数和高程拟合参数。 控制点坐标库控制点坐标库控制点坐标库控制点坐标库控制点坐标库右上角的“OK”即可。这里如果单击右上角的“X”，这表示计算了四参数，但是在工程中不使用四参数，进入开始界面后可以在“设置测量参数四参数”查看四参数 。控制点坐标库-查看四参数坐标库管理 n坐标管理库是用来管理测量特征点坐标的，测量坐标存储在dat文件中。使用坐标管理库调入dat文件时软件首先把dat文件中的坐标复制到坐标管理库文件lib文件中，之后在坐标管理库做任何操作都是对lib文件进行的，这样可以避免测量的原始数据的dat文件遭到改动。在工程之星的软件中操作和原理与坐标管理库基本相同的还有经纬度库、放样点坐标库等 。n说明：用来管理测量中要使用的坐标，工程之星凡是涉及到要输入坐标的地方，都可以进入坐标管理库选点。 坐标库管理坐标库管理坐标库管理坐标库管理坐标库管理经纬度库 移动站设置 其它设置 卫星限制 移动站天线高移动站天线高仪器设置 n仪器设置指的是设置主机的工作状态为动态还是静态。动态模式和静态模式两项选择，动态模式可以进行基准站设置，静态模式即执行静态采集功能。仪器设置菜单在连接基准站或移动站时的菜单显示是不相同的，连接基准站主机并选择“动态模式”时，界面菜单显示的是进行基准站手动设置菜单；连接移动站主机并选择“动态模式”时，界面会退回到测量主界面；在没有连接主机的情况下点击“仪器设置”菜单提示“GPS主机类型不匹配” 电台设置电台设置连接仪器 多数情况下使用的是蓝牙连接，蓝牙模块已经内置在手簿里。当使用蓝牙模块时，端口使用3，而通过串口线进行连接，端口为1。 软件介绍测量 说明：说明：测量菜单操作的默认前提要求软件处于固定解的状态。测量过程中需要注意软件当前所处的状态。当天线位置静止不动，或移动的范围小于2cm，则以圆形表示，当天线移动的时候，显示位置为三角形，三角形的锐角方向为移动的方向。自动存储自动存储在设置其它设置存储设置中可以设置记录条件，存储类型可分为按时间记录和按距离记录两种，按时间存储设定为每10秒记录一个点，所有点的坐标都保存在data文件夹下的文件名.dat文件中。设置好记录条件后，点击开始存储就开始记录，点击停止存储将结束自动存储。点放样点放样点击文件选择按钮 打开放样点坐标库在放样点坐标库中导入事先编辑好的放样文件*.dat，并选择放样点或直接输入放样点坐标，确定后进入放样指示界面 三个半径分别为0.9、0.6、0.3米的圈，当前点位每进一个圈都会有一次提示音，精确局部放样的设置按钮为 点击其出现局部精确放样界面放样。n在放样界面还可以同时进行测量，按下保存键A即可以存储当前点坐标。在点位放样时使用快捷方式会提高放样的效率。在放样界面下按数字键 8 放样上一点，2 键为放样下一点，9 键为查找放样点。线放样 这里里程的意思是从当前点向直线作垂线，垂足点的里程 线放样线放样n在线放样界面中，当前点偏离直线的距离、起点距、终点距和当前点的里程（里程指的是从当前点向直线作垂线，垂足点的里程）等信息，其中偏离距中的左、右方向依据是当人沿着从起点到终点的方向走时在前进方向的左边还是右边，偏离距的距离则是当前点到线上垂足的距离。起点距和终点距有两种显示方式，一种是当前点的垂足到起点或终点的距离，另一种是指的是当前点到起点或终点的距离。DX、DY显示的是当前点和其相对于线段的垂足之间的距离。当前点的垂足不在线段上时，显示当前点在直线外。线放样设置也分为提示设置和显示设置。提示设置中的最小值是离放样直线最近的两条平行虚线的距离，最大值是指离放样直线最远的两条平行虚线的距离。平行虚线的数量为最大值整除最小值的数量。整里程提示指的是当前点的垂足移动到所选择的整里程时会有提示音。 校正向导 n校正向导是灵活运用转换参数的一个工具。由于GPS输出的是WGS84坐标，而且RTK 基准站的输入坐标也只认WGS84坐标，所以大多数GPS在使用转化参数时的普遍方式为，把基准站架设在已知点上，在基准站直接或间接的输入WGS84坐标启动基准站。这种方式的缺点是每次都必须用控制器与基准站连接后启动基准站，这种模式在测量外业作业时在操作上会带来一定的麻烦。而使用校正向导可以避免用控制器启动基准站，可以选择基准站架设在任意点上自动启动，大大提高了使用的灵活性。具体的操作方式分为基准站架设在已知点和未知点。需要注意的是校正向导需要在已经打开转换参数的基础上进行。校正向导产生的参数实际上是使用一个公共点计算两套不同坐标系的“三参数”，在软件里称为校正参数。基准站架在已知点校正 输入基准站架设点的已知坐标及天线高，并且选择天线高形式，输入完后即可点击“校正”。 基准站架在未知点校正 注意：注意：如果当前状态不是“固定解”时，会弹出提示（图5-78），这时应该选择“否”来终止校正，等精度状态达到“固定解”时重复上面的过程重新进行校正。
