港口起重设备 起升高度检测仪检定规程.docx

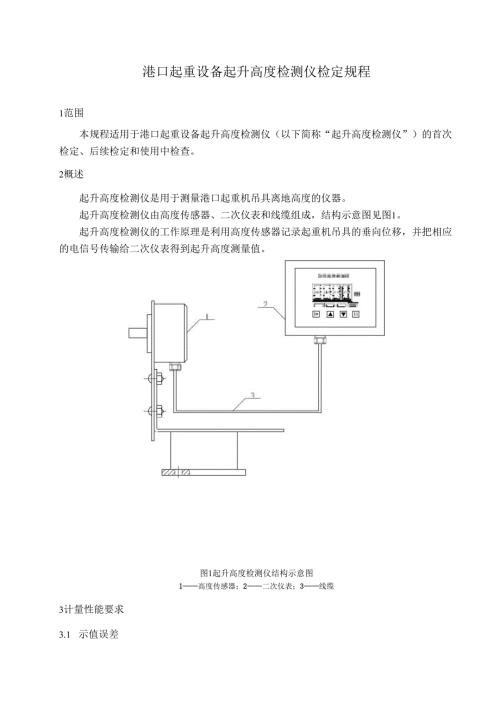

港口起重设备起升高度检测仪检定规程1范围本规程适用于港口起重设备起升高度检测仪（以下简称“起升高度检测仪”）的首次检定、后续检定和使用中检查。2概述起升高度检测仪是用于测量港口起重机吊具离地高度的仪器。起升高度检测仪由高度传感器、二次仪表和线缆组成，结构示意图见图1。起升高度检测仪的工作原理是利用高度传感器记录起重机吊具的垂向位移，并把相应的电信号传输给二次仪表得到起升高度测量值。图1起升高度检测仪结构示意图1高度传感器；2二次仪表；3线缆3计量性能要求3.1 示值误差a）实验室条件下起升高度检测仪示值最大允许误差为±0.5%FS；b）装机条件下起升高度检测仪示值最大允许误差为±2%FS。3.2 回程误差起升高度检测仪回程误差绝对值不大于最大允许误差绝对值的1.5倍。3.3 重复性起升高度检测仪重复性不大于最大允许误差的05倍。4通用技术要求4.1 外观起升高度检测仪高度传感器外观应无变形，输出转轴应转动平稳，二次仪表及线缆外表面应无损伤，二次仪表应显示正常。4.2 铭牌起升高度检测仪应有清晰的铭牌，标有产品名称、规格型号、产品编号、出厂日期以及生产单位等内容。5计量器具控制5.1 检定条件5.1.1 检定环境条件环境条件要求如下：a）温度：20+15；b）相对湿度：应不大于95%o5.12检定设备1.1 激光测距仪：测量范围应覆盖被检起升高度检测仪量程，准确度等级不低于2.0级。再起升高度检定装置包括试验导轨、试验行车与激光反射靶，起升高度检定装置基本要求包括：a）导轨长度应覆盖被检起升高度检测仪量程；b）导轨起始端安装激光反射靶，激光反射靶与导轨平面垂直；c）试验车应在试验导轨上平滑运行；d）试验车应在一侧设有激光测距仪与被检起升高度检测仪安放调节装置。1.2 检定项目检定项目见表1.检定记录表见附录Ao表1检定项目一览表检定项目首次检定（实验室条件下）后续检定（装机条件下）使用中检查（装机条件下）外观+铭牌+表1检定项目一览表（续）检定项目首次检定（实验室条件下）后续检定（装机条件下）使用中检查（装机条件下）示值误差+重复性+-回程误差+-注：凡需检定的项目用表示，不需检定的项目用“，表示。1.3 检定方法1.3.1 外观采用目测和手检的方法检查外观。1.3.2 铭牌采用目测的方法检查铭牌。1.3.3 示值误差1.3.3.1 实验室条件下，示值误差检定步骤如下：a）将起升高度检测仪高度传感器连接至试验车，移动试验车至试验导轨起始位置，起升高度检测仪二次仪表归零；b）固定激光测距仪至试验车上，开启激光测距仪并调节激光束偏移度，使光点位于激光反射靶中央；c）在测量范围内均匀选取10个检定点进行检定，移动试验车至第一个检定点，读取激光测距仪测量值作为标准长度值，读取起升高度传感器二次仪表示值作为测量值；d）每个检定点测量5次取算术平均值，按公式（1）计算示值误差，选取绝对值最大值作为测量结果。_z=hi-z0（1）式中：起升高度检测仪示值误差，m；hi起升高度检测仪的第个测量点算术平均值，m；ho激光测距仪测量标准高度值，H1.o1.3.3.2 装机条件下，示值误差检定步骤如下：a）将激光反射靶固定至港口起重机吊具底端，港口起重机吊具下降至最低位置处，激光测距仪置于水平底座上，开启激光测距仪并调节激光束偏移度，使光点位于激光反射靶中央，起升高度检测仪二次仪表归零；b）上升起重机吊具，在起重机行程范围内选取10个检定点，每个测点读数5次取平均值，按公式（1）计算示值误差，选取绝对值最大值作为测量结果。1.3.4 回程误差1.3.4.1 实验室条件下，回程误差检定步骤如下：豆在起升高度检测仪量程范围内选取3个检定点，沿进程方向移动试验车至各检定点，在各检定点处记录激光测距仪和起升高度检测仪示值；B沿回程方向移动试验车至各检定点，在各检定点处记录激光测距仪和起升高度检测仪示值，按公式（2）计算回程误差。口hi=hfi-ri（2）式中：Uhi一起升高度检测仪在第z个检定点的回程误差，m；ifi一起升高度检测仪进程方向第个检定点测量值，m；hrt一起升高度检测仪回程方向第个检定点测量值，mo5.342装机条件下，示值误差检定步骤如下：a）在起升高度检测仪量程范围内选取3个检定点，港口起重机起升吊具至各检定点，在各检定点处记录激光测距仪和起升高度检测仪示值；b）港口起重机下降吊具至各检定点，在各检定点处记录激光测距仪和起升高度检测仪示值，按公式（2）计算回程误差。5.3.5重复性在测量范围内选定量程中值作为检定点，重复测量5次，记录各次测量值，按公式（3）计算重复性。s=-（3）n-1式中：S重复性，m；hi第i次起升高度示值，m；h次测量算术平均值，m；n测量次数。经检定合格的起升高度检测仪，发给检定证书，检定证书内页格式见附录B；检定不合格的起升高度检测仪，发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。5.5检定周期起升高度检测仪检定周期一般不超过1年。附录A起升高度检测仪检定记录表格式证书编号:仪器名称检定地点送检单位生产单位规格型号仪器编号温度相对湿度计量标准名称测量范围不确定度/准确度等级/最大允许误差计量(基)标准证书编号有效期至检定项目一、外观二、铭牌三、示值误差序号标准值m实测值m平均值m示值误差m1234512345678910四、回程误差IOm检定点回程误差(m)15m检定点回程误差_(m)20m检定点回程误差(m)进程回程进程回程进程回程五、重复性检定点m实测值m重复性m12345检定员：核验员：检定日期：年月日附录B起升高度检测仪检定证书内页格式检定证书第2页证书编号XXXXXX-XXXX检定机构授权说明检定环境条件及地点：温度地点相对湿度%其他检定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差检定/校准证书编号有效期至证书编号XXXXXX-XXXX检定结果序号被检项目检定结果结论1外观2铭牌3示值误差4回程误差5重复性注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。以下空白附录C起升高度检测仪检定结果通知书内页格式检定结果通知书第2页证书编号XXXXXX-XXXX检定机构授权说明检定环境条件及地点：温度地点相对湿度%其他险定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差检定/校准证书编号有效期至第2页共3页检定结果通知书第3页证书编号XXXXXX-XXXX检定结果序号被检项目检定结果结论1外观2铭牌3示值误差4回程误差5重复性注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“XXXXXX”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。附加说明说明检定结果不合格项以下空白
