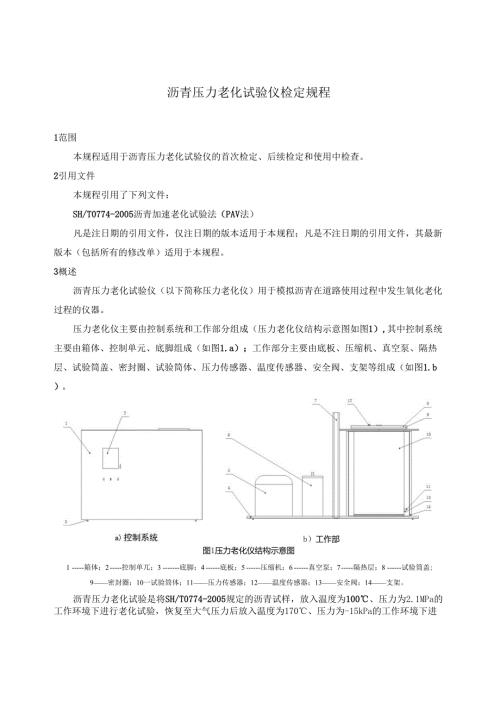

沥青压力老化试验仪检定规程1范围本规程适用于沥青压力老化试验仪的首次检定、后续检定和使用中检查。2引用文件本规程引用了下列文件：SH/T0774-2005沥青加速老化试验法（PAV法）凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。3概述沥青压力老化试验仪（以下简称压力老化仪）用于模拟沥青在道路使用过程中发生氧化老化过程的仪器。压力老化仪主要由控制系统和工作部分组成（压力老化仪结构示意图如图1）,其中控制系统主要由箱体、控制单元、底脚组成（如图1.a）；工作部分主要由底板、压缩机、真空泵、隔热层、试验筒盖、密封圈、试验筒体、压力传感器、温度传感器、安全阀、支架等组成（如图1.b）ob）工作部分图1压力老化仪结构示意图1箱体；2控制单兀；3底脚；4底板；5压缩机；6真空泵；7隔热层；8试验筒盖;9密封圈；10一试验筒体；11压力传感器；12温度传感器；13安全阀；14支架。沥青压力老化试验是将SH/T0774-2005规定的沥青试样，放入温度为100、压力为2.1MPa的工作环境下进行老化试验，恢复至大气压力后放入温度为170、压力为-15kPa的工作环境下进行真空脱气，得到老化后的沥青残留物。压力老化试验引入压力温度参数更准确模拟道路沥青工作环境下的真实老化情况。4计量性能要求4.1沥青试样试验时的工作温度。4.1.1压力容器温度控制精度：(100±0.5)o4.1.2真空容器温度控制精度：(170±0.5)o4. 2沥青试样试验时的工作压力。4. 2.1压力容器压力控制精度：(2.1.±0.1.)MPao4.2. 2真空容器压力控制精度：(-15±0.5)kPao5通用技术要求5. 1仪器应有清晰的铭牌，标有型号、制造厂商、出厂日期和出厂编号。5. 2气源安全可靠，压力容器和真空容器箱门启闭灵活，密封性好，工作时不应有异响。5. 3电器显示部分清晰。5. 4压力容器的安全阀和爆破片应符合特种设备安全的相关规定。6计量器具控制6. 1检定条件6.1.1 检定环境条件检定环境条件要求如下：a)环境温度：(20±5)；b)环境湿度：不大于85%RH;c)电源电压：220×(1.±10%)V,频率50×(1.±20%)Hz；d)无明显振动、无腐蚀气体和电磁干扰。6. 1.2检定器具检定器具要求如下：a)温度计：量程为(0200),分度值为0.1；b)数字压力计：量程为(06)MPa,准确度不低于0.5级；c)真空压力计：量程为(TOO0)kPa,准确度不低于0.1级。6.2检定项目检定项目见表1.检定记录表格式见附录Ao表1检定项目一览表检定项目首次检定后续检定使用中检查通用技术要求+-压力容器温度控制精度+-真空容器温度控制精度+-压力容器压力控制精度+-真空容器压力控制精度+-注：凡需检定的项目用表示，不需检定的项目用表示。6. 3检定方法7. 3.1通用技术要求用目测和手感检查压力老化仪的外观。8. 3.2压力容器温度控制精度的检定检定过程如下：a）在控制器上设置工作温度为100；b）待压力容器指示表上的数值稳定后，放置温度计在与温度传感器平齐的位置；c）稳定IOmin后，读出温度计上的相应数值，每隔5分钟测一次，测三次取平均。9. 3.3真空容器温度控制精度的检定检定过程如下：a）在控制器上设置工作温度为170；b）待真空容器指示表上的数值稳定后，放置标准温度计在与温度传感器平齐的位置；c）稳定IOnIin后，读出温度计上的相应数值，每隔5分钟测一次，测三次取平均。10. 3.4压力容器压力控制精度的检定检定过程如下：a）在控制器上设置工作压力为2.IMPa；b）待压力容器内部的温度达到98,供给压缩空气，待压力容器数字压力计上数值稳定后，读取数字压力计上的数值，每隔5分钟测一次，测三次取平均。6. 3.5真空容器压力控制精度的检定检定过程如下：a）在控制器上设置工作压力为-15kPa;b）待真空容器内部的温度达到168。C开启压缩机进行抽气，待真空容器真空压力计上数值稳定后，读取真空压力计上的数值，每隔5分钟测一次，测三次取平均。6. 4检定结果处理经检定合格的压力老化仪，出具检定证书，检定证书内页格式见附录Bo检定不合格的压力老化仪出具检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。6.5检定周期压力老化仪的检定周期一般不超过一年。附录A检定记录表格式记录编号：第X页共X页设备名称样品编号型号/规格出厂编号制造单位生产厂家检定前样品情况检定后样品情况环境温度温度：C；湿度：%RH;其他：所用的计量标准器具/主要设备名称测量范围不确定度/准确度等级/最大允许误差证书编号证书有效期至使用前情况使用后情况序号检定项目技术要求检定结果1外观2铭牌3压力容器温度（C）100.0+0.54真空容器温度（C）170+0.55压力容器压力（MPa）2.1+0.16真空容器压力（kPa）-15+0.5测量结果的不确定度检定：核验：日期：附录B检定证书内页格式检定证书第2页证书编号义×××××-××××检定机构授权说明检定环境条件及地点：温度相对湿度%RH地点检定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至第2页共3页检定证书第3页证书编号X×××××-××××检定结果序号被检项目检定结果结论1通用技术要求2压力容器温度控制精度（C）3真空容器温度控制精度（C）4压力容器压力控制精度（MPa）5真空容器压力控制精度（kPa）注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“检定专用章”无效；3下次检定时请携带（出示）此证书。以下空白附录C检定结果通知书内页格式检定结果通知书第2页证书编号X×××××-××××检定机构授权说明检定环境条件及地点：温度相对湿度%地点检定使用的计量（基）标准装置名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定使用的标准器名称测量范围不确定度/准确度等级/最大允许误差计量（基）标准证书编号有效期至检定结果通知书第3页证书编号X×××××-×××X检定结果序号被检项目检定结果结论1通用技术要求2压力容器温度控制精度（C）3真空容器温度控制精度（C）4压力容器压力控制精度（MPa）5真空容器压力控制精度（kPa）注：1本报告检定结果仅对该计量器具有效；2本证书未加盖“检定专用章”无效；3下次检定时请携带（出示）此证书。未经授权，不得部分复印本证书。附加说明说明检定结果不合格项以下空白
