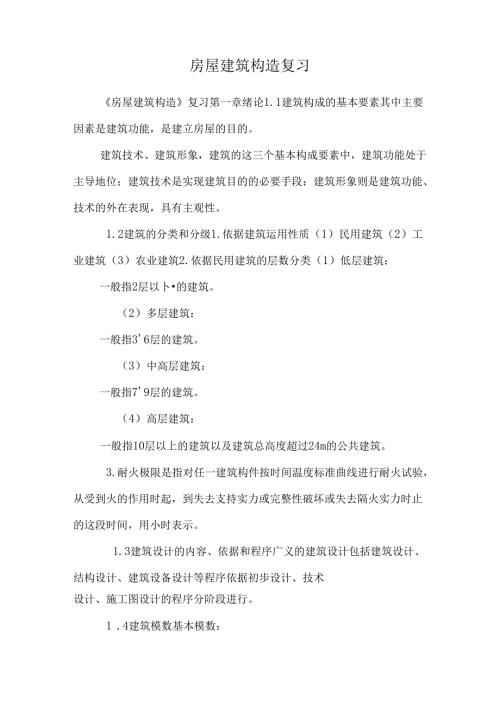

房屋建筑构造复习房屋建筑构造复习第一章绪论1.1建筑构成的基本要素其中主要因素是建筑功能，是建立房屋的目的。建筑技术、建筑形象，建筑的这三个基本构成要素中，建筑功能处于主导地位；建筑技术是实现建筑目的的必要手段：建筑形象则是建筑功能、技术的外在表现，具有主观性。1.2建筑的分类和分级1.依据建筑运用性质（1）民用建筑（2）工业建筑（3）农业建筑2.依据民用建筑的层数分类（1）低层建筑：一般指2层以卜的建筑。（2）多层建筑：一般指3'6层的建筑。（3）中高层建筑：一般指7'9层的建筑。（4）高层建筑：一般指10层以上的建筑以及建筑总高度超过24m的公共建筑。3.耐火极限是指对任一建筑构件按时间温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持实力或完整性破坏或失去隔火实力时止的这段时间，用小时表示。1.3建筑设计的内容、依据和程序广义的建筑设计包括建筑设计、结构设计、建筑设备设计等程序依据初步设计、技术设计、施工图设计的程序分阶段进行。1 .4建筑模数基本模数：我国现行的建筑模数协调统一标准（GBJ2-86）规定基本模数的数值为100mm,用M表示。即Iv=100mm。其次堂建筑设计简介2.1建筑平面设计民用建筑按其空间的运用性质可分为主要功能空间、交通联系空间和其他空间这三部分。对于民用建筑中常用的矩形平面来说，房间的平面尺寸是指房间的开间和进深。开间亦称面宽，是指房间建筑外立面上所占宽度。进深走指垂直于开间的房间深度尺寸。开间和进深是房间两个方向的轴线间的距离。窗地比是指窗洞口面积与房间地而面积之比。门厅的作用和设计要求：门厅是建筑物的主要出入口，是建筑物内部的交通枢纽，水平方向与走道等相连，竖直方向与楼梯、电梯联系，以便人流通行。此外，不同性质建筑的门厅有不同的特性，如兼休息、会客等作用。设计要求是：平面组合中处于明显、和突出的位置，面对主要道路，出入便利：内部设计要有明确的导向性，削减人流的相互干扰；有良好的H然采光；应留意防雨、防火和防寒要求：在入口处设置门廊、雨篷等；宽度不得小于通向该门的走道、楼梯等宽度的总和。2 .1.4.1建筑平面组合设计的要求2.结构布置要求（P27）（1）墙承重结构墙承重结构按承重墙的布置不同可分为横墙承重、纵增承重和混合承重三种方式。（2）框架结构（3）大跨度结构2.1.4.2建筑平面组合形式1.走道式组合2.套间式组合3.大厅式组合4.单元式组合5.混合式组合2.2建筑剖面设计走道的宽度主要依据防火、疏散、和人流畅通等因素综合考虑。房间的净高是指从室内的楼地面到顶棚或其他构件如大梁底面之间的距离。层高是指从房间楼地面至上一层楼地面之间的距离。3 .建筑物局部高度的确定对于一些易于积水或须要常常冲洗的房间，如浴室、厕所、厨房、阳台及外走廊等，其地面标高应比其他房间的地面标高约低20mm50mm,以防积水外溢，影响其他房间的运用。高差过大，不便于通行和施工。在建筑设计中常以底层的室内地面为设计标高的零点（0.000）,高于设计标高零点的为正值，低于设计标高零点的为负值，逐层累计。为防止因建筑物自然沉降使室外雨水倒灌入室内，并防止墙身受潮，一般民用建筑的室内地坪要高于室外地面150600rmn,即设置14个踏步。第3章基础和地下室3.1.1基础与地基的基本概念和作用基础是建筑物的墙或柱等承重构件向地面以下的延长扩大部分。基础是建筑物的重要组成部分，基础的作用是承受上部结构的全部荷载，并通过自身的调整把荷载传给地基。基础是建筑物的主要承重构件，处在建筑物地面以下，属于隐藏工程。在建筑工程中支承建筑物重量的土层叫地基。地基则不是建筑物的组成部分，它只是承受建筑物荷载的土壤层。3.1.2地基的分类按土层性质不同，地基分为自然地基和人工地基两大类。3.1.4基础的埋置深度室外设计地面至基础底面的垂直距离称为基础的埋置深度，简称基础的埋深（图3-2）»埋深大于或等于5m的称为深基础；埋深小于5m的称为浅基础3.2基础的类型及构造按基础材料及受力特点划分，可分为刚性基础和柔性基础。刚性基础包括破基础、毛石基础、混凝土基础等，柔性基础一般指钢筋混凝土基础。基础按构造型式分为条形基础、单独基础、片筏基础、井格式基础、箱形基础和桩基础等。刚性角是指基础放宽的引线与墙体垂宜线之间的夹角3.3地下室地下室按埋入地下深度的不同可分为：全地下室和半地下室。全地下室是指地下室地面低于室外地坪的高度超过该房间净高的1/2：半地下室是指地下室地面低于室外地坪的高度为该房间净高的1312°3.3.3地下室防水构造常采纳的防水措施有构件自防水和材料防水两类。外防水是将防水层贴在地下室外墙的外表面（即迎水面），这种方法防水效果好，但修理困难。第四堂墙体4.1.1增体的类型按墙体所在位置分类（能看图说话）图4-1墙体各部分名称墙体的强度是指墙体承受荷载的实力墙体的稳定性与墙的高度、长度和厚度有关。半砖墙、一砖墙、一砖半墙的构造尺寸和实际尺寸砌筑要求：砖缝横平竖直、上下错缝、内外搭接、避开形成竖向通健，砂浆应饱满，厚薄匀称。实体砖墙砌筑方式：全顺式、一顺一丁、多顺一丁、十字式（也称梅花丁）等砖墙的细部构造：勒脚：指位于室外地面与室内地面之间的这段外墙体。墙身防潮层作用：防止地下土壤中的水分沿基础墙上升和地表水对墙体的侵蚀，提高墙体的坚实性和耐久性，保证室内干燥、卫生。散水坡度：一般为3%-5%o宽度：一般为600-100Omm过梁：是指设置在门窗洞口上部的横梁。作用：承受洞口上部墙体和楼板传来的荷载，并把这些荷载传递给洞口两侧的墙体。形式：碗拱过梁、钢筋试过梁和钢筋混凝土过梁三种。砖混结构墙身加固措施：增加壁柱和门垛、设置圈梁和构造柱。圈梁是沿建筑物外墙四周、内纵墙、部分内横墙设置的连续闭合的梁。作用：提高建筑物的空间刚度及整体性，削减由于地基不匀称沉降而引起的墙身开裂，提高抗废性能。当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。构造柱作用:从竖向加强层间墙体的连接，与圈梁形成空间骨架，加强建筑物的整体刚度，提高墙体抗变形的实力。设置位置：一般设在外墙四角、内外墙交接处、较大洞口两侧、楼梯及电梯间四角。最小截面为180mm24Omm构造柱与墙体连结处宜砌成五进五出的大马牙槎，并应沿墙高每500Inn1.设26拉结筋，每边伸人墙内不少于Imo（P63图4-19）什么叫隔墙？抹灰按质量及工序要求分为三种标准：1）一般抹灰2）中级抹灰3）高级抹灰第5章楼层与地层楼板由面层、结构层（承重层）、顶棚层三个基本层次组成顶棚是楼板层下面的装修层，又称为天花板，其构造形式有两种：干脆式顶棚、悬吊式顶棚,整体地面有水泥砂浆地面、细石混凝土地面、水泥石屑地面、水磨石地面等现浇钢筋混凝土楼板是在施工现场支模、扎钢筋、浇筑混凝土而成型的楼板。优点：整体性好，特殊适用于抗震设防要求较高的建筑中，对有管道穿过的房间、平而形态不规整的房间或防水要求较高的房间，都适合采纳现浇钢筋混凝土楼板。缺点：现浇钢筋混凝土楼板有施工工期较长，现场湿作业多，须要消耗大量模板等缺点。近年来由于工具式模板的采纳，现场机械化程度的提高，使得现浇钢筋混凝土楼板在高层建筑中得到较普遍应用。现浇钢筋混凝土楼板有板式楼板、肋梁楼板、无梁楼板、压型钢板组合楼板无梁楼板是将楼板干脆支撑在柱上，不设主梁和次梁。楼板依据受力特点和支承状况，分为单向板和双向板。当板的长边与短边之比大于等于2时，板基本上沿短边方向传递荷载，这种板称为单向板。双向板的长边与短边之比不大于2,荷载沿长边和短边两个方向传递.预制板在墙上的搁置长度不少于100mn1。(P86)阳台按其与外墙相对位置不同分为挑阳台、凹阳台、半凹半挑和转角阳台等。第七章楼梯7.1.1楼梯的组成1、楼梯段乂称梯跑，是联系两个不同标高平台的倾斜构件。它由若干个踏步组成。踏步数一般最多不超过18级，也不宜少于3级,2、楼梯平台是指连接两梯段之间的水平部分。按平分所处的位置与标高，与楼层标高相一样的平台称为楼层平台，介于两个楼层之间的平台，称为中间平台。3、栏杆扶手平行双跑楼梯：指其次跑楼梯段折回和第一跑平行的楼梯。这种楼梯所占的楼梯间长度较小，面积紧凑，运用便利，是建筑物中较多采纳的一种形式。楼梯梯段部分的净高应不小于2.2m楼梯的设计1）依据建筑物的运用性质，初选踏步高h,确定踏步数N,N=层高h为削减构件类型，应尽量采纳等跑楼梯，故N宜为偶数。如所求出的N为奇数或非整数，取N为偶数，反过来调整步高。再依据2h+b=600620mm,确定梯段宽度b。2）依据步数N和步宽b,计算梯段水平投影长度。1.=（0.5N-1）*b3）依据楼梯间开间确定梯段宽度B和梯井宽度C,B=（开间-C-墙厚）/2,梯井宽C=60200mm4）初步确定中间平台宽D1.,D1.梯段宽B5）依据中间平台宽度D1.及梯段长度1.计算楼层平台宽度02,）2=进深-D1.-1.。6）进行楼梯净高的验弊，有时也会重新调整楼梯的踏步数及踏步的高、宽。7）绘出楼梯的平面图及剖面图。梁板式楼梯适用范围：P126第8章屋顶1.平屋顶：2.坡屋顶：屋顶的坡度形成有结构找坡和材料找坡两种方法屋顶的排水方式分为有组织和无组织排水。有组织排水：是指屋面雨水通过天沟、雨水管等排水构件引至地面或地下排水管网的一种排水方式。其优点是雨水不会被风吹到墙面上，可以爱护墙体。缺点是构造困难，造价较高。有组织排水一般用于多层或高层建筑，对排水要求较高，要求统一组织排水的建筑。刚性防水屋面构造层次P151图8-15泛水是指屋面防水层与突出构件之间的防水构造。刚性防水屋面要设置分格缝，缘由：P152.通常。设置分格缝的部位：通常位于结构变形的敏感部位，如预制板的支撑端，不同屋面板的交接处，屋面与女儿墙的交接处等，并与板缝上下对齐。坡屋顶中常用的支撑结构类型有山墙承重屋架承重梁架承重三种。第9章变形缝1类型2断开3沉降缝兼做伸缩缝第12章单层工业厂房设计单层厂房非承重山墙处，横向定位轴线与山墙内缘重合，端部柱的中心线应从横向定位轴线内移600rnm.在工业厂房建筑中，承章结构的柱子在平面上排列时所形成的网格称为柱网。柱网的尺寸是由柱距和跨度组成的柱网的选择，其实质是选择厂房的跨度与柱距。
