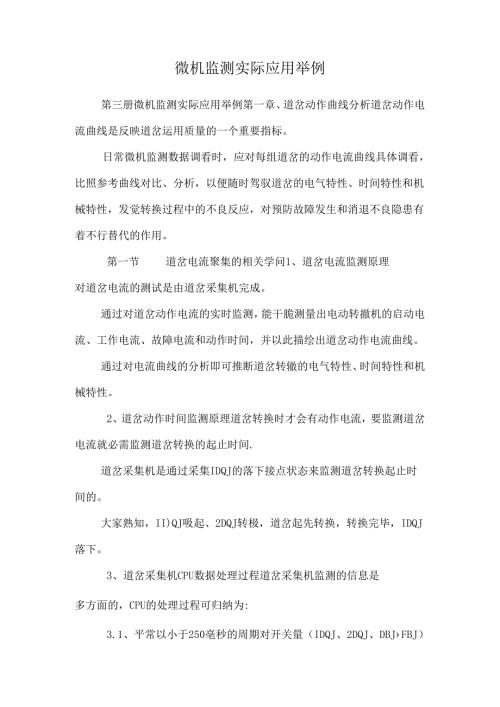

微机监测实际应用举例第三册微机监测实际应用举例第一章、道岔动作曲线分析道岔动作电流曲线是反映道岔运用质量的一个重要指标。日常微机监测数据调看时，应对每组道岔的动作电流曲线具体调看，比照参考曲线对比、分析，以便随时驾驭道岔的电气特性、时间特性和机械特性，发觉转换过程中的不良反应，对预防故障发生和消退不良隐患有着不行替代的作用。第一节道岔电流聚集的相关学问1、道岔电流监测原理对道岔电流的测试是由道岔采集机完成。通过对道岔动作电流的实时监测，能干脆测量出电动转撤机的启动电流、工作电流、故障电流和动作时间，并以此描绘出道岔动作电流曲线。通过对电流曲线的分析即可推断道岔转辙的电气特性、时间特性和机械特性。2、道岔动作时间监测原理道岔转换时才会有动作电流，要监测道岔电流就必需监测道岔转换的起止时间.道岔采集机是通过采集IDQJ的落下接点状态来监测道岔转换起止时间的。大家熟知，II)QJ吸起、2DQJ转极，道岔起先转换，转换完毕，IDQJ落下。3、道岔采集机CPU数据处理过程道岔采集机监测的信息是多方面的，CPU的处理过程可归纳为:3.1、平常以小于250亳秒的周期对开关量（IDQJ、2DQJ、DBJFBJ）不断扫描，监测其状态改变。3.2、当监测到某个IDQJ的状态由落下变为吸起时，说明该道岔即将启动，采集机起先起动对应的计时器，启动D转换,并以不大于40亳秒的采样周期，通过限制模拟量输入板上的多路开关，对该道岔动作电流进行密集采样。3.3、当IDQJ由吸起变为落下时，计时器计时值即为道岔转换时间。若计时值小于1秒，说明转辙机没有转换或没有转换完竞，应即报警。若计时值大于20秒，IDQJ仍在吸起状态，则说明转辙机发生了故障，亦即报警。3.4、监测相应的道岔定位/反位表示灯和1）QJ.2DQJ状态，逻辑判别道岔的动作位置和道岔动作状况，在确认道岔转变（转换）到位后停止A/D采样。3.5、用三种数据推断道岔位置室内、室外是否一样。用2DQJ继电器位置状态反映室内操作意图，即反映道岔应当转换的位置：用IDQJ接点的吸起落下表示道岔实际转换过程：用DBJ（或FBJ）继电器吸起或落下证明道岔转换之后的位置；智能推断转换过程与道岔位置相符则表明道岔实际位置与室内表示一样，假如不符，即刻报警并记录。（请留意:只有当排列进路时发生的不一样才报警，而在单独操纵道岔时，只做记录，不报警。当电缆线XI、X2错接并且二极管极性接反时，则软件推断不出，不能报警。)其次节利用道岔电流监测推断故障的基本原理1、ZD6系列及ZD9.
