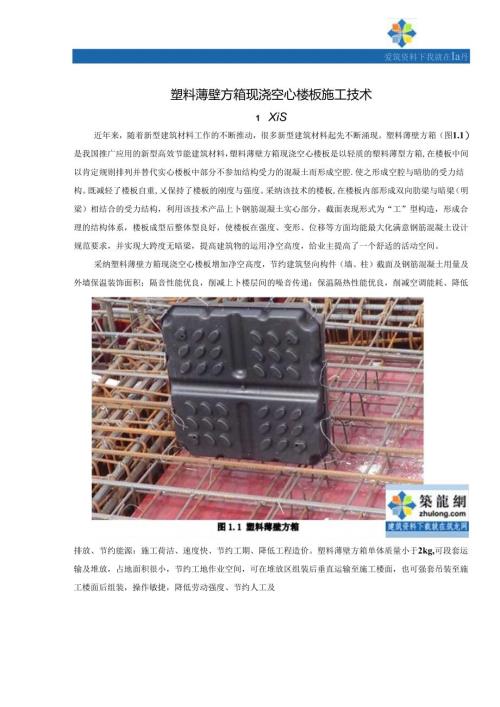

爱筑资料下我就在Ia丹塑料薄壁方箱现浇空心楼板施工技术1 XiS近年来，随着新型建筑材料工作的不断推动，很多新型建筑材料起先不断涌现。塑料薄壁方箱（图1.1）是我国推广应用的新型高效节能建筑材料，塑料薄壁方箱现浇空心楼板是以轻质的塑料薄型方箱,在楼板中间以肯定规则排列并替代实心楼板中部分不参加结构受力的混凝土而形成空腔.使之形成空腔与暗肋的受力结构。既减轻了楼板自重,乂保持了楼板的刚度与强度。采纳该技术的楼板,在楼板内部形成双向肋梁与暗梁（明梁）相结合的受力结构，利用该技术产品上卜钢筋混凝土实心部分，截面表现形式为“工”型构造，形成合理的结构体系，楼板成型后整体型良好，使楼板在强度、变形、位移等方面均能最大化满意钢筋混凝土设计规范要求，并实现大跨度无暗梁，提高建筑物的运用净空高度，给业主提高了一个舒适的活动空间。采纳塑料薄壁方箱现浇空心楼板增加净空高度，节约建筑竖向构件（墙、柱）截面及钢筋混凝土用量及外墙保温装饰面积；隔音性能优良，削减上卜楼层间的噪音传递：保温隔热性能优良，削减空调能耗、降低排放、节约能源：施工荷洁、速度快、节约工期、降低工程造价。塑料薄壁方箱单体质量小于2kg,可段套运输及堆放，占地面积很小，节约工地作业空间，可在堆放区组装后垂直运输至施工楼面，也可强套吊装至施工楼面后组装，操作敏捷，降低劳动强度、节约人工及机械费。因塑料薄壁方箱为工程塑料材质，即使施工过程中破损，也可以网收再利用，理论上达到施工“零损耗”，解决r材料消耗奢侈的问题.但现实状况是：由于材料本身属于新兴材料，加之施工工艺的不成熟,各施工企业及设计院等相关材料应用部门对此相识的不足和缺乏，影响了该材料的推广。我公司施工的XX工程职业技术学院教学楼的教室楼板采纳的就是塑料薄壁方箱现浇空心楼板，公司技术中心组织相关技术人员，对该工程的塑料薄壁方箱现浇空心楼板的施工工艺流程进行了专项技术探讨，研制了套较为精细的施工工艺潦程，并在后期通过多个工程的实践应用，对该项技术不断总结、改进，最终形成了塑料薄壁方箱现浇空心楼板施工工法讥2工法特点1.1 与传统实心钢筋混凝土楼板相比结构体系更合理，楼板成型后整体型良好，使楼板在强度、变形、位移等方面均能最大化满意钢筋混凝土设计规范要求，并实现大跨度无暗梁，提高建筑物的运用净空高度。22此工法在节点的处理上比传统施工工艺，更加新奇，施工也较为便利.23该工法不仅节约了楼板混凝上用量，也因减轻了建筑物自重而节约了建筑物竖向构件混凝土墙、混凝土柱材料，施工环境比之传统施工大大改善，更加环保、绿色.2.4 施工过程中，塑料薄壁方箱可以登套堆放，占用现场空间小，有利于文明施工，单体鳖料薄壁方箱质量小，劳动强度小，提高功效。2.5 采纳塑料漏喉方箱现浇空心楼板保温隔热性能优良，可以节能减排，绿色环保。2.6 塑料薄壁方箱为工程塑料材质，施工过程中若破损，可以回收再利用，理论上达到施工“冬损耗”，解决了材料消耗奢侈的问题。3适用范BI本工法适用于民用建筑的公共建筑部分的较大跨度（4米及以上板房间楼面。4工艺原理丈放资料下我就在筑龙因本施工工法的主要特点包括鳖料薄壁方箱底部底层钢筋网的绑扎和安装的预留预埋：塑料薄壁方箱底部马凳筋的排放，塑料薄壁方箱施工放线、排放安装固定、抗浮钢筋绑扎：塑料薄壁方箱顶部顶层钢筋网的绑扎等。5篇工工艺流程及操作要点5.1 it工工艺流程见图5.1-15.1-1畀IWt方箱现浇空心楼板就工工艺流程图5.2 操作要点5.2.1 瓶料薄壁方箱现浇空心楼板篇工前打算1、鳖料薄壁方箱进入施工现场后，应对薄壁方箱的型号、规格尺iMg进行现场瞪收，需与设计文件相符,验收内容为进场薄壁方箱合格证和抬斗桀制纲克筑资料下我就在形附现场进场险收合格后取样送检抗压强度亚成，耳试合格后方可用于工科2、堆放场地应坚实、平整、干净,塑料薄壁方箱的堆放高度不宜超过1.6米。段放后应有标牌标识，并明显警示禁止人员上卜冬登。3、组装前打算好手电钻、钢筋绑的、铁丝（8#、22#）、等施工中所须要的工具。图5.2.1-3-1安装累料苒方箱的铁丝S5.2.1-3-2融料薄方1»定及坦装用加筋绑构图5.2.1-3-3,科律方箱固定穿模板用手电站4、打算工作：A,技术打算：组织工程技术人员、技术管理人员熟识图纸，深刻理解设计菽图。依据施工图要求，由总承包单位召集工程技术管理人员，做好书面技术交底工作，并做好交底记录。何时在施工现场指导安装，确保每个操作工人严格安装操作方法施工：组装混凝土空心方箱（图5.2.1-41）：图5.2.1-4-1B.现场现浇混凝土楼板支撑架体搭设坚固，模板安装拼缝严密，并阅历收合格，现浇楼板底层钢筋、暗梁绑扎完毕，并经隐版验收合格，水电预埋安装完成，预留孔洞精确无误。F我就在IU网图5.2.1-4-2北黑加方箱安装B1.定时的底层桁防It工安装塌IRer图图5.2.1-4-3料幕壁方箱安装固定后的安薨9（埋5.2.2 SB料薄壁方箱能工5.2.2.1 物料薄壁方箱体的吊运1、应采纳专用吊笼（箱）吊运塑料薄壁方箱，高度不得超过吊笼（箱）的恻板高度。吊笼（箱）内的塑料薄壁方箱叠套高度也不得超过1.6米，严禁采纳钢筋干脆绑扎塑料薄壁方箱进行吊运。图5.2.2.1-1-1霰料幕球方箱现场运2,塑料薄壁方箱被吊运到安装面层后应刚好排放安装，不得在段放。5.2.2.2 瓢料薄壁方箱体安装固定爱筑资料下我就在Ia丹塑料薄壁方箱在安放过程中，应实行纵横向拉线等技术措施保证其位更括询和壁体顺直，保证空心板肋间及上、下层混凝土的实际厚度符合设计要求。1,放线调整，保证塑料薄壁方箱与暗梁、墙、柱之间的间隹符合设计100Wm的要求。塑料薄壁方箱应与梁边留设100mnI宽的碎，箱与箱端对接处按设计留设100nun碎.图6.222-1震料ImK方箱安放2、塑料薄壁方箱的固定方法：放置塑料薄壁方箱时，先在箱体底部放两排08(HRB1.OO)钢筋马登，再在塑料薄壁方箱上凹槽内放通长012钢筋压住箱体用8#铁丝与底层钢筋固定牢鸵，箱体固定必衙保证纵横向每边固定点不少于2个。底层钢筋网纵横向每隔1米用电钻钻眼穿透模板用8#铁丝与模板支撑脚手架固定牢靠;。3、在塑料薄壁方箱安装过程中应在箱顶铺垫板作爱护，不允许干脆踩塑料薄壁方箱。4、塑料薄壁方箱安装完成后须进行检查验收。图5.2.2.2-20科IOt方箱穿逡模板与脚手架柒管IS定的8»快隹52.2.3安装绑扎上层钢筋，再次验收,并作记录.SR5.2.2.3-2重料/球方箱固定后质检查<M1.ttiUH5.2.3 磴浇箕1、浇筑混凝上前模板和塑料薄壁方箱体要洒水潮湿。2、浇筑混凝土前箱与箱之间用Im长50X100方木临时插入，以保证箱与箱之间间距，浇筑混凝十时应先用振动器伸入箱中部孔内振捣施工然后顺梁方向浇注。3、为保证浇捣密实碎坍落度宜取规范允许较大值,并配以粒径为IO2O的骨料。4、在楼板上架空安装、铺设浇筑的管道，禁止干脆将机具压在塑料薄壁方箱上，施工人员不得干脆踩踏板筋和箱.5、输送道出料口不宜堆放过多造成荷载过大，应刚好跋散。6,碎浇筑时布料与振捣应同步进行，11每肋均要振捣密实。破施工先梁后板，振动棒采纳直径30三小棒和50m棒协作浇捣，要确保塑料薄壁方箱底被充填饱满。能浇筑不设施工缝。7、浇筑碎时，应支配适员的木工与钢筋工，随浇筑作业刚好修补调整塑料薄壁方箱与钢筋.8,宜在楼盖的肯定面积范围内利用钢筋作板厚和塑料薄壁方箱标高限制标识，用水准仪随浇险随检查无梁板底模标高及的板上平标面.爱筑资料下我就在Ia丹9、拆模时碎强度必需达到规范规定。10、混凝土施工时应符合6混凝土结构工程施工及验收规范的要求。6材料与设备6.1 本工法采纳的主要机具I、机械：塔吊、手推车、压光机、水准仪等。2、工具：塑料笞帝、抹子、施工线、粉笔、吊坠、手电钻、吊笼、插排、水管、振动棒等。S6.1-1-1现浇震料薄罐方箱濡；土找平压光机图6.1-1-2现浇宴科Itf1.I方箱混凝土振动棒图6.2-2-1担料常方箱现场实物3、塑料薄壁方箱技术性能标准检测依据：CESC175:2001现浇混凝土空心楼盖结构技术规程3检测单位：山东省建筑工程侦量监督检验测试中心检测项目：边长偏差、裔度偏差、道饿、侧向抗压荷栽、蓝向抗压荷载建J瓷制下Ii就在筑尢同物料苒壁方箱出场合格资料桀潴绸爱筑资料下我就在Ia丹塑料薄壁方箱试9室检潴资料25t*w,'w检测报告TrSTRErORT<Mf1.tt<1.tH6.2 主控项目1、鳖料薄壁方箱的强度等级必需符合设计要求。有塑料薄壁方箱产品合格证书、产品性能检测报告。2、塑料薄壁方箱的底部马亮筋铺设、抗浮钢筋的安装固定、爱护层垫块的排布必需符合规范及本工法要求。3、或视和加强现浇楼板的混凝土浇筑振梅工作，确保混凝上浇筑质量。6.3 一般项目1、加强施工人员质量意识教化，坚固树立“百年大计、质量第一”的思想，细致做好各工种的协调协作，相互搞好各产品的爱护工作。2、塑料薄壁方箱的卸车、堆放、吊运等环节.应严恪遵守操作规程施工,轻拿轻放，严禁抛掷。3、安装固定塑料薄壁方都施工过程中，不得脆踩在塑料薄壁方箱上,必需铺垫500宽竹（木）胶板或双排木板.4、混凝土浇筑过程中，严禁输送泵管道口干脆冲击塑料薄壁方箱，而应用模板加以遮挡绫冲泵送混凝土的冲击力。并尽员降低输送泵管道口的高度限制在500E以内。8平安措施8.1脚手架架设应符合建筑施工平安检查标准(JGJ59-2011)及建筑工程平安生产管理条例3的规定。8. 2施工现场用电严格执行6施工现场临时用电平安技术规程有关规定。8.3手电钻用电机具运用，应符合相关的平安技术规程.8.4塑料薄壁方箱吊运过程中，其四周及下方应有完善的平安防护措施，应设置明显的警示标记，非作业人员不得进入施工现场。8.5塑料薄壁方箱施工期间，对楼法的弱边、河口应有平安围瘠措施。1 环保捻K1.1 施工现场成立以项目经理为组长的平安环境爱护小组，组织、落实检查各项规章制度的执行。1.2 施工应严格执行国家现行有关的环境爱护法律、法规，1.3 施工现场合理布置、标牌清晰、齐全.标示醒目，场地整齐文明。1.4 在吊运、安装固定过程中损坏的塑料薄壁方箱刚好加运回地面集中回收处理。10 .效益分析塑料薄壁方箱是一种性能特别优越的轻质、隔热、保温、用途广泛的楼层材料。经造价分析每平方米可以降低造价81.87元。XX工程职业技术学院教学楼工程建筑面积:43104.8111混凝土价格按450元m钢筋按4500元/1考虑分析。具体分析为：一、削减楼板混凝土用炭及造价(每m，用出)1、空心板(mt):0.27-0.45*0.45*.15*4=0.149m,2、实心板(m,):0.20m'3、节约混凝土：0.20-0.149=0.05Im'4、每平方米节约造价：450*0
