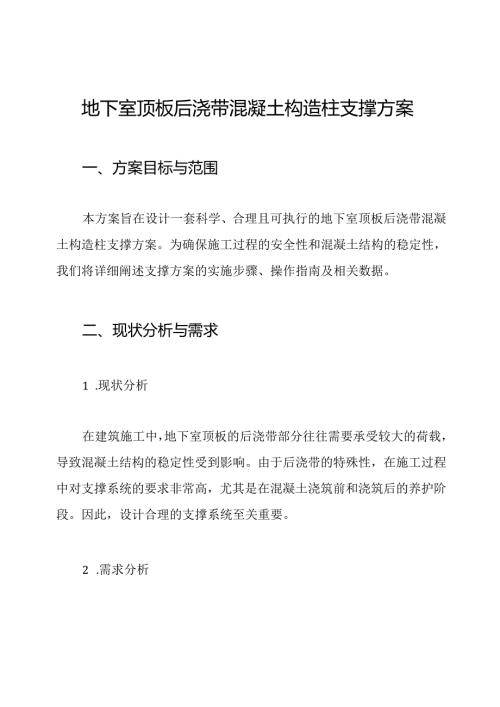

地下室顶板后浇带混凝土构造柱支撑方案.docx

地下室顶板后浇带混凝土构造柱支撑方案一、方案目标与范围本方案旨在设计一套科学、合理且可执行的地下室顶板后浇带混凝土构造柱支撑方案。为确保施工过程的安全性和混凝土结构的稳定性，我们将详细阐述支撑方案的实施步骤、操作指南及相关数据。二、现状分析与需求1 .现状分析在建筑施工中，地下室顶板的后浇带部分往往需要承受较大的荷载，导致混凝土结构的稳定性受到影响。由于后浇带的特殊性，在施工过程中对支撑系统的要求非常高，尤其是在混凝土浇筑前和浇筑后的养护阶段。因此，设计合理的支撑系统至关重要。2 .需求分析- 安全性：支撑系统必须能够承受后浇带混凝土浇筑过程中产生的荷载，确保施工人员及周围环境的安全。- 可操作性：支撑方案应简单易懂，便于现场施工人员理解和实施。- 经济性：支撑方案应考虑成本效益，避免不必要的资源浪费。- 可持续性：支撑方案应考虑后期的维护和管理，确保长期有效。三、支撑方案设计1 .支撑系统选择我们建议采用钢管支撑体系，主要包括以下几个部分： 钢管支撑：选用直径为48mm,壁厚为3mm的钢管，承载能力可达300kNm0 支撑架：采用可调式支撑架，以便于现场调整高度，适应不同的施工需求。 连接件：使用高强度螺栓和钢板进行连接，确保各个支撑点的稳固性。2 .具体实施步骤2.1 施工准备清理施工现场，确保地面平整、无杂物。根据设计图纸，标定混凝土构造柱的位置，确定后浇带的范围。2.2 支撑系统搭建1.支撑架搭建：在后浇带周围布设支撑架，支撑距离应根据混凝土的浇筑荷载进行合理计算，通常每2m设置一根支撑。2 .钢管安装：将钢管支撑垂直安装于支撑架上，确保每根支撑的垂直度和水平度，使用水准仪进行检查。3 .连接固定：将钢管与支撑架通过连接件进行固定，确保连接牢固。4 .3混凝土浇筑-在支撑系统搭建完成后，进行混凝土的浇筑工作，建议采用高流动性混凝土，以便于填充缝隙。浇筑过程中，应注意控制混凝土的浇筑速度，避免局部过快导致的支撑失稳。2.4后期养护-混凝土浇筑完成后，立即进行覆盖保湿，确保混凝土的养护期达到7天以上。-在养护过程中，定期检查支撑系统的稳定性，确保其未受到荷载的影响。3 .数据与计算3.1 荷载计算以某项目为例，后浇带混凝土的设计厚度为20cm,混凝土的容重为24kNm3。根据构造柱的宽度和后浇带的面积计算出总荷载:-荷载=容重X厚度X面积-假设后浇带面积为5Om2,荷载二24kNm3X0.2mX5Om2=240kNo3.2 支撑数量计算根据支撑的承载能力进行支撑数量的计算。-每根支撑的承载能力为300kNm,考虑安全系数1.5,实际承载能力为20OkN/m。-支撑数量=总荷载/单根支撑承载能力=240kN/200kN/m=12根，取整需设置2根支撑。4 .成本效益分析 材料成本：钢管支撑的市场价格为500元/根，支撑架为300元/个。 人工成本：搭建支撑系统的人工费用为100O元。 总成本：假设需2根钢管支撑和2个支撑架，总成本为：总成本-2times500+2times300+100O=2600元与其他支撑方式相比，钢管支撑方案具有较好的经济性和可操作性。四、实施后的管理与维护1 .定期检查在支撑系统搭建完成后，需定期对支撑系统进行检查，确保其稳定性。建议每周进行一次检查，特别是在混凝土浇筑后的前两周。2 .记录与反馈建立支撑系统的记录档案，记录每次检查的结果和维护措施，确保后期的可追溯性。3 .培训与指导对施工人员进行支撑方案的培训，使其熟悉支撑系统的搭建、混凝土浇筑及后期养护的流程，确保施工质量。五、总结本方案详细阐述了地下室顶板后浇带混凝土构造柱支撑的设计、实施和管理的全流程。通过科学合理的支撑系统设计，确保施工过程的安全性和混凝土结构的稳定性。同时，在成本和可持续性方面进行了深入分析，为后续的项目实施提供了有力的支持。希望本方案能为用户提供切实可行的指导，确保地下室顶板后浇带混凝土构造柱施工的顺利进行。如有任何疑问，欢迎随时联系。
