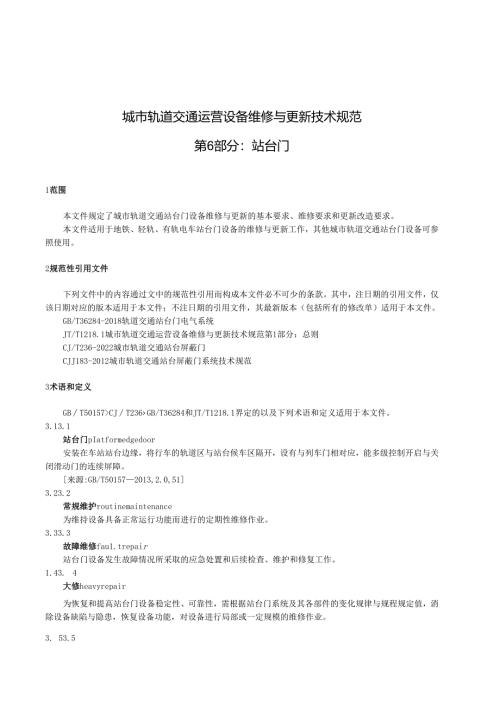

城市轨道交通运营设备维修与更新技术规范第6部分：站台门1范围本文件规定了城市轨道交通站台门设备维修与更新的基本要求、维修要求和更新改造要求。本文件适用于地铁、轻轨、有轨电车站台门设备的维修与更新工作，其他城市轨道交通站台门设备可参照使用。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T36284-2018轨道交通站台门电气系统JT/T1218.1城市轨道交通运营设备维修与更新技术规范第1部分：总则CJ/T236-2022城市轨道交通站台屏蔽门CJJ183-2012城市轨道交通站台屏蔽门系统技术规范3术语和定义GBT50157>CJT236GB/T36284和JT/T1218.1界定的以及下列术语和定义适用于本文件。3.13.1站台门pIatformedgedoor安装在车站站台边缘，将行车的轨道区与站台候车区隔开，设有与列车门相对应，能多级控制开启与关闭滑动门的连续屏障。来源:GB/T501572013,2.0,513.23.2常规维护routinemaintenance为维持设备具备正常运行功能而进行的定期性维修作业。3.33.3故障维修fau1.trepair站台门设备发生故障情况所采取的应急处置和后续检查、维护和修复工作。1.43. 4大修heavyrepair为恢复和提高站台门设备稳定性、可靠性，需根据站台门系统及其各部件的变化规律与规程规定值，消除设备缺陷与隐患，恢复设备功能，对设备进行局部或一定规模的维修作业。3. 53.5更新改造updateandmodify以新建、新购线路设备替换需报废、拆除的原线路设备，而进行的综合性技术改造和采取的重大技术措施，以及对既有线路设备进行系统性技术改造、改良的升级更新。4基本要求4.1运营单位应围绕运营安全和乘客服务开展站台门的维修与更新工作。4. 2站台门维修和更新改造计划应根据设备实际运行状态进行定期调整。4. 3站台门日常巡检和维保过程中应对设备外观及主要功能进行检查。4.1. 站台门应具备状态监测能力，采集、处理和分析设备运行、故障或事件信息。4.2. 站台门设备状态监测结果应提供给站台门维修、运营单位，为制定维修计划的依据。4.3. 站台门大修或更新改造后应进行现场功能、性能和接口验收，验收通过后投入运营。4.4. 站台门大修或更新改造验收材料应存档且包括项目验收文件、调试和验收记录、现场测试见证资料，宜具备有第三方认证资料等。4.5. 作业人员应掌握相关规程和作业指导书等文件，具有符合规定的特种（电工）作业上岗证，穿戴相应的劳动保护用品。4.6. 运营单位应组织编制站台门设备故障应急处置流程，加强演练和培训，提升员工应急处置能力。4.7. 运营期间站台门设备故障维修或应急处置时应保证乘客下上车和列车行驶安全。4.8. 站台门维护人员技能和安全培训应符合有关规定，并经考核合格后上岗。4.9. 站台门设备更新应用新技术，在投入使用前维护人员应接受安全培训，并考核合格。5维修要求5.1 维修规程和工艺文件要求5.1.1 运营单位应组织编制设备维修规程，并按规程要求开展维修工作。维修按设备运行时间或动作次数进行安排。5.1.2 维修规程和工艺文件应满足以下要求：a）维修规程和工艺文件包括起草部门、起草/修订、审核、批准人员、适用范围、术语定义、文件编号、版本号、生效日期等。b）维修规程应对设备检查、维修内容及技术要求做出规定，并根据维修项目和技术要求编制相应的维修记录表单。c）根据维修规程编制相应的工艺文件，内容应包括维修项目、安全注意事项、工具、材料及设备等，对关键工序、作业流程、操作步骤及检查标准、注意事项等进行详细描述，可采取附录、图片、表格、流程图等对工艺内容进行详细说明。d）运营单位应组织维修规程和工艺文件的审核、批准和发布，并定期进行修订完善。5.1 3定期与故障维修站台门设备维修根据维修作业内容和周期不同，分为周巡检、月度维修、季度维修、半年度维修和年度维修，同类设备不同维修周期的作业内容重叠时可合并进行。5.1.4 维修的设备应包括机械结构、门机构、电气绝缘与密封件、监控系统、电源系统和附属设备等。5.1.5 本文件所规定维修频次为最低频次要求，运营单位应根据设备故障及运行状态，增加维修频次或专项、深度维修计划。表1站台门修程及维修间隔序号修程维修间隔1周巡检7天2月度维修>7天且W1.个月3季度维修>2个月且W3个月4半年维修>5个月且W6个月5年度维修>11个月且W12个月6大修三8年（设备设计使用寿命）5.1.6 站台门各类设备维修内容及周期见附录A要求。5.1.7 站台门设备维修作业时的常用工具见附录Bo5.1.8 站台门设备发生故障时的维修流程应包括检查测量、故障分析定位、更换或修复和部件调试四个阶段。5.1.9 站台门各类设备故障维修具体内容见附录C要求。5.1.10 站台门设备大修时应对线路中已达到设计使用年限的设备进行更换。5.1.11 站台门设备大修时应对线路中未达到设计使用年限的设备进行状态评估或专项检查，对评估或检查结果不符合运营需求的设备进行更换。5.1.12 站台门各类设备的设计使用年限见附录Eo5. 2质量控制与验收5.1.1 站台门设备经维修后，在投入运营前应由维修单位自验，维修班组和车站人员复验。5.1.2 站台门设备维修更换的部件及使用材料、配件、油脂等的型号、规格、品种、质量等级、颜色等应符合原产品技术标准和设计要求，产品应附有合格证并经检验合格方可使用。5.1.3 站台门设备维修验收时应对维修质量记录表填写的完整性、规范性进行验收。5.1.4 站台门设备维修验收时若有任意一项不合格应限期整改后重新验收，不合格项予以记录，在下次验收时重点检查，直至不合格项目验收通过。5.1.5 站台门设备维修验收项目和内容应符合附录D要求。5.3 维修记录要求5. 3.1设备维修记录包括设备履历、定期和故障维修记录等。运营单位应对维修记录的录入、修订、撤销、删除和查询进行管理。设备维修记录应满足如下要求：a）运营单位建立信息化管理平台，将现场维修记录电子化。b）按照线路、供应商、类型及子系统等进行分类记录，便于查询和统计设备的可靠性数据。c）纸质维修记录保存时间应与3年，更新改造记录应保持至设备的使用年限到为止。d）电子维修记录应长期保存。e）维修记录信息化管理平台应对电子化记录进行备份以免数据丢失。5.4 备品备件要求5.4.1运营单位应建立备品备件和返厂维修件的纸质或电子履历。5.4.2 设备履历应包括备件名称、存放位置、规格型号、图号、使用记录、运用时间或维修记录、改造与升级记录等信息。5.4.3 设备履历应及时填写，并跟随备品备件流转。5.4.4 运营单位应设置安全库存量作为备品备件储存量的预警值，备品备件存量应保证影响门体开关门的故障在当日运营结束前完成修复。5.4.5维修修复后的设备可作为周转件纳入站台门备品备件管理。5.5软件升级管控1.1 .1运营单位应要求软件升级修改方按照其单位内部质量控制体系，提供软件升级修改说明及相关资料等用于验证和审批依据。5.5 .2运营单位应要求软件修改方对软件进行实验室测试验证，或与运营单位协商在现场设备上进行测试验证。6更新改造6.1 站台门更新改造应在不影响日常运营的情况下完成既有系统升级改造。6.2 站台门更新改造前运营单位应组织开展必要性评估、论证，并根据评估或论证结果确定更新方案。6.3 站台门更新改造方案应明确设备更新改造技术指标、项目安全措施和预期效果。6.4 站台门设备或子系统在定期维修之外，当符合下列情况之一时，应组织开展技术论证或设备状态评估：a）站台门设备接口标准或通用化、部分型号设备停产或备品备件无法采购或停产。b）物联网、传感器、在线监测等信息化技术应用在既有站台门设备。c）与线路中其他车站站台门运行情况相比该站站台门故障情况异常，如统计期内导致开关门故障次数高发、易损件备件更换频次持续增加。d）线路或车站站台门某型号设备停产，运营和维修单位采购不到相应模块进行维修。e）为提升站台门既有功能和性能，满足安全需求，线路或车站站台门设备技术迭代。6.5 站台门技术论证应包括系统运行能力、设备状态、备品备件数量和风险源控制等内容。6.6 站台门状态评估应包括故障数据统计及原因分析、备件物资情况、系统安全功能、性能指标及风险隐患等内容。6.7站台门设备状态评估或技术论证结果不达标或不符合运营需求时应进行更新改造。6. 8站台门更新改造实施期间应进行设备和运营保驾。6.9 站台门更新改造完成前，在车站整侧站台门门体和设备安装完成后应进行5000次开关门测试。6.10 站台门更新改造完成后应由运营单位组织专家评审和采取现场随机抽检方式对设备更新改造质量进行验收。6.11 站台门更新改造验收时应测试与乘客安全相关功能和性能。6.12 运营单位在站台门改造更新过程中应建立技术资料档案。6.13 验收时的文件应包括技术规格书、验收报告、现场验收测试记录、工程竣工图纸、工程设计文件、安装施工图纸、设备操作说明和设备维护文档等。附录A（资料性）站台门设备定期维修内容和要求A.1站台门机械结构定期维修保养内容和技术要求见表A.1.0表A.1站台门机械结构维修作业序号设备名称修程维保内容技术要求方法1底部结构月度维修踏步板检查踏步板牢固、清洁、无异物目测清洁修理更换踏步板内部及导槽检查导槽内无异物半年度维修导靴及支撑检查导靴紧固、无变形和摩擦2滑动门周巡检外观检查门框无变形、玻璃完好无损目测操作清洁修理更换月度维修站台门开、关门运行时间同步性检查整侧开关门无肉眼可见不同步门体防夹功能检查测试与调整门体防夹功能关门遇阻35次后门体打开季度维修滑动门外侧清洁站台侧清洁、无异物滑动门轨道侧清洁清洁、无异物滑动门关门间隙调整间隙适中、无肉眼可见缝隙年度维修门扇垂直检查垂直误差范围为±2mm3固定门周巡检外观检查门框无变形、玻璃完好无损目测清洁季度维修固定门轨道侧清洁清洁、无异物4应急门周巡检外观检查门框无变形、玻璃完好无损目测调整清洁季度维修应急门轨道侧清洁清洁、无异物限位装置及较链润滑位置调整动作灵活、功能完好5端门周巡检外观检查门框无变形、玻璃完好无损目测操作修理更换月度维修检查端门锁闭门器和钱链锁闭可靠、动作灵活限位装置润滑和调整动作灵活、功能正常6可调风阀（如有）半年度维修检查风阀安装牢固安装牢固、接线端子紧固目测操作清洁修理更换检查阀叶是否变形是否正常启闭阀叶清洁、无异物和变形电动开关阀叶功能正常7门体上下支撑结构半年度维修检查上下部支撑件安装牢固、无移位目测调整清洁A.2站台门门机构定期维修保养内容和技术要求见表A.2o表A.2站台门门机构维修作业序号设备名称修程维保内容技术要求方法1门控器周巡检外观检查
