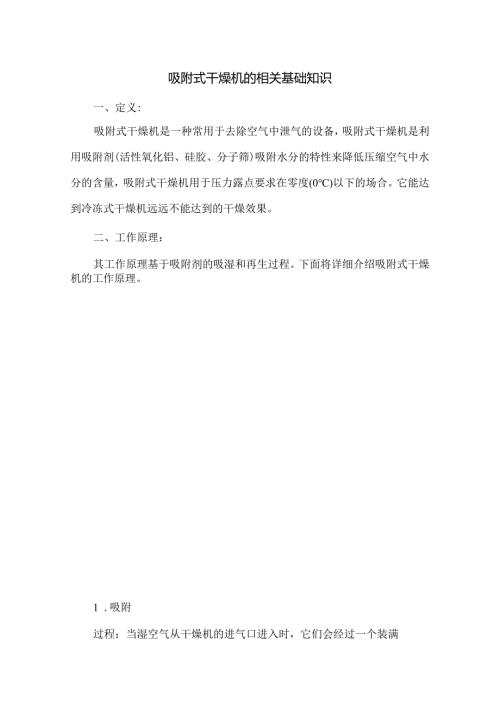

吸附式干燥机的相关基础知识.docx

吸附式干燥机的相关基础知识一、定义:吸附式干燥机是一种常用于去除空气中泄气的设备，吸附式干燥机是利用吸附剂(活性氧化铝、硅胶、分子筛)吸附水分的特性来降低压缩空气中水分的含量，吸附式干燥机用于压力露点要求在零度(0)以下的场合。它能达到冷冻式干燥机远远不能达到的干燥效果。二、工作原理：其工作原理基于吸附剂的吸湿和再生过程。下面将详细介绍吸附式干燥机的工作原理。1 .吸附过程：当湿空气从干燥机的进气口进入时，它们会经过一个装满吸附剂（通常是颗粒状的物质，如硅胶或活性炭）的吸附塔。滉空气中的水蒸气会被吸附剂吸附住，而干燥后的空气将从吸附塔的出口处流出。2 .饱和状态：吸附剂在吸附过程中逐渐饱和，即大部分吸湿能力已用完。此时，吸附塔中的吸附剂需要进行再生。3 .再生过程：为了再生吸附剂，吸附式干燥机通常有两个吸附塔。当其中一个塔处于饱和状态时，另一个塔则开始进行再生。再生过程一般包括两个步骤：加热和冷却。1）加热：再生过程开始时，热空气被引入到饱和的吸附塔中。热空气的高温能够将吸附剂中吸附的水分蒸发出来，转化为水蒸气。2）冷却：蒸发出的水蒸气进入冷凝器，被冷却并凝结成液态水。液态水会被排出系统外，而热空气则继续流过吸附剂，将其冷却至再次可用于吸附湿度的状态。4 .切换过程：在一段时间后，吸附塔的再生完成，吸湿过程的塔达到饱和状态。此时，系统会自动切换到另一个吸附塔进行吸附，同时将达到饱和状态的吸附塔进行再生，循环反复。通过以上的工作原理，吸附式干燥机能够持续地去除海气，提供干燥的空气供应。三、吸附式干燥机的分类：1.吸附式干燥机分为简易型吸附式干燥机（一次性）和再生型吸附式干燥机（自动循环型）。再生型吸附式干燥机一般分为无热再生吸附式干燥机和有热再生吸附式干燥机。有热再生吸附式干燥机根据加热方式又可分为内加热型吸附式干燥机和外加热型吸附式干燥机。1）再生吸附式干燥机的运行原理：再生吸附式干燥机由两个双联机筒组成，机筒里装满干燥剂（干燥剂的表面能吸收水份）。两个机筒轮流接通和关闭气流，交替进行干燥和再生运行，从而使气流能持续接触干的干燥剂来达到脱湿干燥的目的。A.无热再生吸附式干燥机的干燥原理：无热再生吸附式干燥机是通过“压力变化”来达到干燥效果。由于空气容纳水汽的能力与压力呈反比。其干燥后的一部分干燥空气（称为再生气）减压膨胀至大气压，这种压力变化使膨胀空气变得更加干燥,然后让它流过未接通气流的需再生的干燥剂层（即已吸收足够水汽的干燥塔），干燥的再生气吸出干燥剂里的水分，将其带出干燥剂来达到脱海干燥的目的。无热再生吸附式干燥机一般要消耗15%左右的再生压缩空气。B.有热再生吸附式干燥机的干燥原理：有热再生吸附式干燥机是通过“温度变化”来达到干燥效果。因为空气容纳水汽的能力与温度呈正比。a.内加热型吸附式干燥机是让少量干燥空气（称为再生气）流过需再生的干燥剂层并启动内置在机筒的加热器，产生的高温空气会吸出干燥剂里的水分，将其带出干燥机。b.外加热型吸附式干燥机一种是让少量干燥空气（称为再生气）流过外置的加热器再吹过需再生的干燥剂层，产生的高温干燥空气会吸出干燥剂里的水分，将其带出干燥机。外加热型吸附式干燥机另一种是通过鼓风机将普通空气吹过外置在机筒的加热器，产生的高温空气可吸出干燥剂里的水分，将其带出干燥机。此种外加热型吸附式干燥机不需要消耗压缩空气.即再生气消耗量为0%2.常用吸附式干燥机的干燥剂吸附式干燥机一般采用硅胶、活性氧化铝、分子筛作为干燥剂。1）硅胶较易受水份潮解。2）活性氧化铝的吸附性能很强、很稳定，遇到水分不潮解，且具有高抗碎强度和抗磨蚀性，适用范围较广。3）分子筛由于在相对湿度20%以下有较好的干燥性能，常常仅作为深度干燥的干燥剂。四、吸附式干燥机影响干燥率的因素吸附式干燥机工作过程中的气流的温度越低，吸附式干燥机的干燥效率越高。因为空气温度越低，容纳的水分越少，对吸附式干燥机的干燥负载就越低，吸附式干燥机的干燥能力就越强，故而效率越高。五、吸附式干燥机安装前后置过滤器的重要性吸附式干燥机的前置过滤器用于清除压缩空气中的固态和液态污染物，延长干燥剂层的使用寿命（尤其是油污染会造成干燥剂Pr中毒”而失效）。吸附式干燥机后置过滤器用于清除干燥剂粉尘，防止下游有尘埃污染物。1 .除水过滤器。它的作用是除去压缩空气进气中较大的液态水滴。吸附剂只对其态水分（水蒸气）有吸附作用，液态水的沾染和浸泡会使吸附作用很快减弱乃至永久消失。所以除水过滤器的设备非常必要,其精度一般在325u间选取。2 .除油过滤器。吸附剂表面即使沾染上厚度只有几个u的油膜，也将导致“中毒”而永久失去吸附活性。一般空压机油的排气含油量（油雾剂油蒸汽）都在几十ppm以上，即使是国产无油空压机的排气含油量也难以做到绝对无油，为防止微量油分在吸附床中积累（这种积累速度是很快的），在干燥器进气口前设置除油过滤器是很重要的。只有当空压机排气绝对无油时（如离心式空压机），才可以不用除油过滤器。一般要求进入吸附式干燥机的空气含油量应控制在O.Imgm3以下，因此对除油过滤器的精度要求时比较高的。3 .除尘过滤器。吸附剂在受到交变压力的反夏冲击、挤压时会摩擦产生大量粉尘，这些粉尘虽然细小，但却十分坚硬，会对下游气动设备或工件造成堵塞、磨损和污染作用，必须予以除去。该过滤器精度可在1.5u左右（或按工艺要求选取。如果下游用气设备对压缩空气的质量还有其他要求，则在用气管网末端还要添设其他专用过滤器.六、吸附式干燥机故障处理问题可能原因更正措施露点升高净化率不够高检查净化流量设定检查净化管道是否阻塞检查净化管道及消声器进气压力低于设计条件检查压力源流量高于设计条件检查流量及用气量增加之原因进气温度高于设计条件检查后冷却器，必要时清洁维护夹带的水进入干燥剂床检查气/水分离器及前过滤器，必要时调换干燥剂干燥剂被油污染安装适当前过滤器，调换干燥剂干燥机压降太大流量太大检查流量及用气量增加之原因进气压力低于设计条件检查压力源再生塔背压过阀漏气检查进气阀。确认进气阀对净化大塔是关闭（塔OPS1.G）（5PSIG以上）净化压力表压力过高（鼓风无热模式）表计量不当在切换顺序中对照塔表检查此表根据需要调换之不能切换（切换故障）无输入电源检查电源输入无损排放阀故障检查无损排放阀导向气压力没有/或太低检查导向气路，检查控制气路过滤器清洁度，检查调压阀设定点压力开关故障检查开关，打开压力：65PSIG,关闭压力：45PSIG不能切换（干燥机不加压）净化阀故障检查净化阀及其无损排放阀检查再加压电路是否发送控制信号不能切换（干燥机不卸压）净化阀未打开在关闭位置上净化阀卡死检查无损排放阀，必要时修理或调换之加热器高温报警（加热器连续运行）接触器卡在闭合位置调换接触器热电偶故障调换热电偶温控器故障调换温控器加热器高温报阀切换故障与分销商/工厂联系警（加热器失去冷风流）
