AOI编程步骤.docx

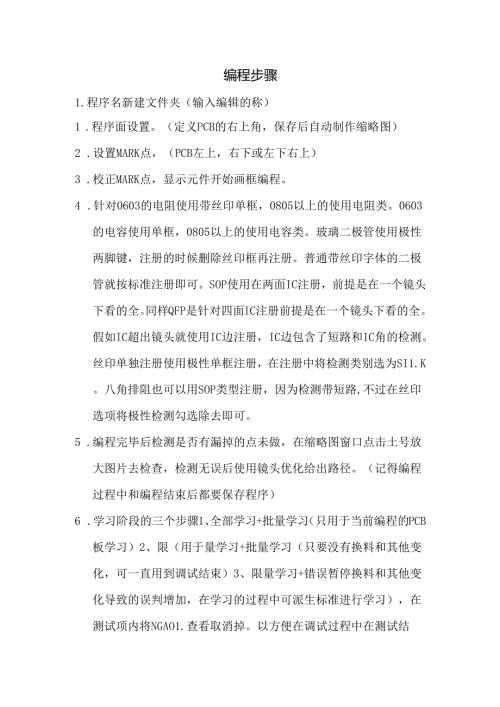

编程步骤1.程序名新建文件夹（输入编辑的称）1 .程序面设置。（定义PCB的右上角，保存后自动制作缩略图）2 .设置MARK点，（PCB左上，右下或左下右上）3 .校正MARK点，显示元件开始画框编程。4 .针对0603的电阻使用带丝印单框，0805以上的使用电阻类。0603的电容使用单框，0805以上的使用电容类。玻璃二极管使用极性两脚键，注册的时候删除丝印框再注册。普通带丝印字体的二极管就按标准注册即可。SOP使用在两面IC注册，前提是在一个镜头下看的全。同样QFP是针对四面IC注册前提是在一个镜头下看的全。假如IC超出镜头就使用IC边注册，IC边包含了短路和IC角的检测。丝印单独注册使用极性单框注册，在注册中将检测类别选为SI1.K。八角排阻也可以用SOP类型注册，因为检测带短路,不过在丝印选项将极性检测勾选除去即可。5 .编程完毕后检测是否有漏掉的点未做，在缩略图窗口点击土号放大图片去检查，检测无误后使用镜头优化给出路径。（记得编程过程中和编程结束后都要保存程序）6 .学习阶段的三个步骤1、全部学习+批量学习（只用于当前编程的PCB板学习）2、限（用于量学习+批量学习（只要没有换料和其他变化，可一直用到调试结束）3、限量学习+错误暂停换料和其他变化导致的误判增加，在学习的过程中可派生标准进行学习），在测试项内将NGAO1.查看取消掉。以方便在调试过程中在测试结果窗口内查看NG位置，方便修改。7 .调试成功后将模式设置恢复为（全部不学习+全部不暂停，测试项内的NGAOI查看点击打勾）即可正常测试。8 .SI1.K/0CV是针对丝印检测，一般清晰的丝印字体就使用OCV,比较模糊点的就使用SI1.KoSHORT是针对短路和IC角的检测，OTHER/IC检测类别针对焊点部分、其他类别暂用不到。以上是编程的整个过程，以下是软件的一些功能和应用：1 .如果是连片板，在编程结束后使用元件批量操作确定起点和终点,阴阳板则需选上旋转180度平移，在选中每个板上都共同拥有的一个点去确定起点和终点。2 .MARK设置内还有BarCOde选项，是针对条码扫描的功能，以条码为数据传输到查看NG栏。3 .块设置是针对连片板有打叉板而设计的，增加PCB板的块数，框住每块小板即可，超出60%即默认为打叉板。4 .A、B面检测的方法，将A面和B面程序做完都，每个板上都设置PCB换面标识，假如你现在打开的是A面程序，在文件栏内点击合并程序，选中B面确认。然后在缩略图下方的程序面栏目内选中自动换面和检测面标识，即可正常操作。5 .CAD数据编程，只需提供元件的坐标、X、Y坐标、元件角度、元件料号。软件导入时只支持TXT格式。导入成功后点击右键选中CAD标准连接即可开始快速编程。6 .转换程序测试在文件栏的转载程序内7 .删除程序在文件栏内的删除程序项目8 .修改程序可将程序另存一个，以免修改出错，或则针对机种多打法，只是少打几个点和多打几个点，也可将程序另存，另存后可修改程序名称9 .再次装载是将程序恢复到最后一次保存的时间，是用于修改过程中出错未保存的情况而使用10 .有的贴片角度45或者其他角度，可以使用旋转（0359度）11 .CTR1.+Z是将一个注册好的元件设置成模块，在同一个镜头内敲空格会自动画框。（准确性根据镜头内的相似元件而定）
