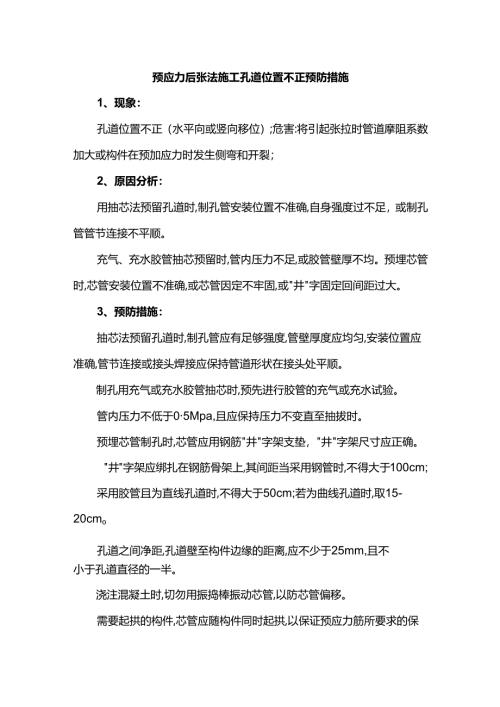

预应力后张法施工孔道位置不正预防措施.docx

预应力后张法施工孔道位置不正预防措施1、现象：孔道位置不正（水平向或竖向移位）;危害:将引起张拉时管道摩阻系数加大或构件在预加应力时发生侧弯和开裂；2、原因分析：用抽芯法预留孔道时,制孔管安装位置不准确,自身强度过不足，或制孔管管节连接不平顺。充气、充水胶管抽芯预留时,管内压力不足,或胶管壁厚不均。预埋芯管时,芯管安装位置不准确,或芯管因定不牢固,或"井"字固定回间距过大。3、预防措施：抽芯法预留孔道时,制孔管应有足够强度,管壁厚度应均匀,安装位置应准确,管节连接或接头焊接应保持管道形状在接头处平顺。制孔用充气或充水胶管抽芯时,预先进行胶管的充气或充水试验。管内压力不低于05Mpa,且应保持压力不变直至抽拔时。预埋芯管制孔时,芯管应用钢筋"井"字架支垫，"井"字架尺寸应正确。"井"字架应绑扎在钢筋骨架上,其间距当采用钢管时,不得大于100cm;采用胶管且为直线孔道时,不得大于50cm;若为曲线孔道时,取15-20cmo孔道之间净距,孔道壁至构件边缘的距离,应不少于25mm,且不小于孔道直径的一半。浇注混凝土时,切勿用振捣棒振动芯管,以防芯管偏移。需要起拱的构件,芯管应随构件同时起拱,以保证预应力筋所要求的保护层厚度。在浇注混凝土前,应检查预埋件及芯管位置是否正确,预埋件应牢牢固在模板上.
