虎门规划22号路.docx

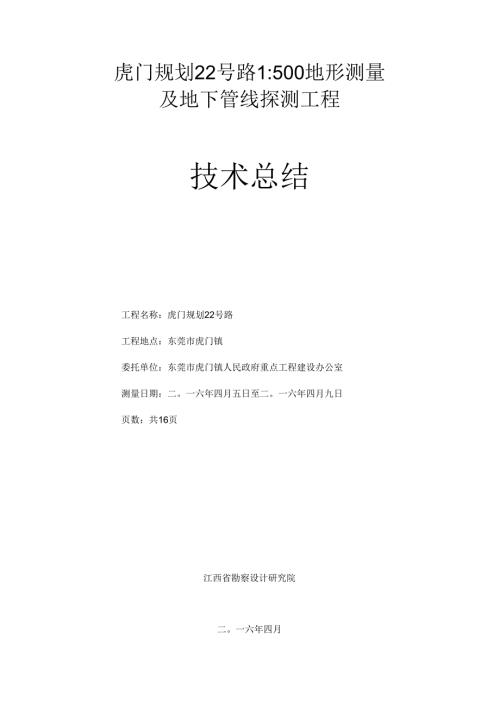

虎门规划22号路1:500地形测量及地下管线探测工程技术总结工程名称：虎门规划22号路工程地点：东莞市虎门镇委托单位：东莞市虎门镇人民政府重点工程建设办公室测量日期：二。一六年四月五日至二。一六年四月九日页数：共16页江西省勘察设计研究院二。一六年四月虎门规划22号路1:500地形测量及地下管线探测工程技术总结项目负责:报告编写:校核:审批:1、工程概况12、工程执行的主要技术标准13、已有资料分析23.1、 本测区采用的坐标系统及高程系统：23.2、 测区已有1:500地形图成果：23.3、 测区已有控制点成果24、管线探测24.1、 投入设备24.2、 管线探查的种类和取舍标准34.3、 管线调查项目及探测内容34.4、 地下管线探测主要技术指标44.5、 明显点调查54.6、 隐蔽点探查54.7、 管线点标志的设置55、1:500地形图测量65.1图根控制测量65.2图根控制测量65.3数字化地形修测76、管线点测量107、管线图编辑118、综合地下管线检查119、质量管理体系及质量控制措施1410、环境及职业健康安全体系1511、需要说明的问题1612、提交资料161、工程概况受东莞市虎门镇人民政府重点工程建设办公室的委托，江西省勘察设计研究院（以下箍称我院）承担了东莞市虎门镇虎门规划22号路1:500地形测量及地下管线探测工程探测任务。测量范围由甲方现场指定。我院于2016年4月5口组织进场施工，共投入2个作业组，经外业探测、测量及外业检查、室内资料整理，于2016年4月8日全部工作结束。探测管线总长度2745.39米，管线明显点62个、隐蔽点64个,探测总面积为53342.44m2（详见地下管线探查工作量统计表）。地卜管线探查工作量统计表表1序号工作内容分项内容单位工作量备注A1.工程测量1:500地形测量k110.68GPS点个3图根点个8A2合管线探测给水ITI349.32管线总长度：2745.39m雨水m432.13污水m238.26燃气H1.150.91电力E621.30电信E953.47盲探面积k0.682、工程执行的主要技术标准技术标准表2序号类别规范、规程及标准名称编号1行业标准G城市测量规范3CJJ/T8-20112国家标准测绘成果质量检查与验收GB/T24356-20093国家标准K工程测量规范3GB50026-20074行业标准全球定位系统实时动态测量（RTK）技术规范CH/T2009-20105行业标准城市地卜.管线探测技术规程（以卜.简称“规程”）CJJ61-20033、已有资料分析3.1、 本测区采用的坐标系统及高程系统：平面采用珠区坐标系，高程采用1985国家高程基准。3.2、 测区已有1:500地形图成果I甲方提供的2004年版本1:500地形图作为本次探测底图。3.3、 测区已有控制点成果测区已有控制点成果表表3点名标志等级坐标高程备注平面高程XYIIF1.测钉二级IV526463.773369325.8094.723起算点IIF2测钉二线IV526721.736369626.6515.438起算点坐标系统：珠区坐标系，单位：米：高程基准：1985国家高程基准，单位：米。4、管线探测4.1、投入设备为完成本次地下管线探测工作，投入r以下主要仪器设备及软件:投入仪器设备表表4仪器设备名称型号性能精度产地数量全站仪GTS-102N良好2",(2±2ppm)mm北京2台GPS(RTK)华测X91良好平面精度：±(5+1.×10"×D)三高程精度：±(10+1.×10t×D)nun上海1台套探测仪RD4000T10良好定位精度：深度的土5%深度测量精度：深度的土5%（无干扰）英国1台台式电脑DE1.1.良好北京3台绘图仪惠普HP500良好广东1台地卜管线数据处理软件易管网良好广东1套4.2、管线探查的种类和取舍标准管线探查项目种类及取舍标准表5管线种类取舍标准备注给水管内径ROOiwn排水雨水污水雨水管内径300皿，污水管内径H200m方沟断面N300X30011m盖板沟需探杳燃气全测电力全测电信全测工业管道全测4.3、管线调查项目及探测内容管线调杳项目及探测内容表6管线类别埋深断面尺寸流向道质管材电缆根数总孔七用孔附属物（点特征）管偏埋设日期管（块）外顶管（沟）内底管件宽X高给水排管道水方沟燃气电直埋力管埋电管块信方沟工业管道注：表中为应调查项目，排水包括污水、雨水和雨污合流：电力、出信量隹管块之宽X高，管孔数以行X列调注，杳明总孔数和已用孔数，附属物量测其几何中心，埋深为管线至地面的垂直距离。管偏是指管道中心线偏离检修井中心的距离。电力、电信线直埋时，管径栏中填写的为线直径，材料统一为塑胶。1.4、 地下管线探测主要技术指标（1）隐蔽管线点探查精度：平面位置限差6ts=0.10h,埋深限差B1.h=O1.5h（h为地下管线中心埋深，单位为厘米，当h<1.米时则以100Cm代入计算）。（2）明显管线点埋深量测精度：当埋深V2米时，其量测埋深限差为5cm,当埋深22米、V4米时，其量测埋深限差为8cm,当埋深二4米时，其量测埋深限差为IOcm4（3）管线点测量精度：相对于临近控制点平面测量中误差ms不得大于±5cm,相对于临近控制点高程测量中误差mh不得大于土3CmC（4）电缆根数（包括总孔数与已用孔数）计数错误率3%。（5）管线规格（包括管径和方沟断面尺寸）的量测限差为土5cmO1.5、 明显点调查对地面明显的管线点及其附属设施（包括电信人孔、检修井、检查井、阀门、消火栓等）做详细的调查、记录和量测。实地调查时查明每一种管线的类型、管径、材质、埋深、走向及管线的连接关系等。明显点调查采用量杆量测深度，量测深度数据采用量二次取平均值确定。1.6、 隐蔽点探查隐蔽点探杏使用英国生产的RD8OOO型管线探测仪。（1）电力、电信管线隐蔽点的探查采用夹钳法或感应法：对于单根埋设方式的，采用极大值定位，定深采用直读法：对于管块埋设方式的，采用“等效差值”法进行定位、定深。（2）探查给水管线，其材质是金属的，有明显管线点并有接地条件的地段均采用宜接法（主要采用8KHz）探测，没有接地条件的管段采用感应法探测；燃气管线材质是那胶的，采用开挖、钎探以及根据现场挖痕进行推测定位、定深。4. 7、管线点标志的设置所有明显、隐蔽管线点均在地面设置明显标记，标志设在管线点及其附属设施的中心，并统一编号，管线点的编号由各组编号及英文大写字母和管线点流水号组成，（如1J1,字母前面数字为作业组编号，J为管线类别代码，字母后面的1为管线点流水号)，且在同一工程是唯一的。实地不易标记的管线点就近标出与附近固定地物之间的方位和距离，进行实地栓点。5、1:500地形图测量4.1、 图根控制测量测量采用华测X91型双频GPS接收机仪器标称精度为±(5mm+1.ppmXD,D为距离),采用城市网络RTK模式作业。其作业主要技术参数为：同步观测有效卫星数25；PDOP<6:卫星截止高度角N15度。使用GPSVRS方法测量原理是，流动站首先将单点定位确定的位置坐标(NMEA格式)，通过无线移动数据链路(GSMGPRS)传送给东莞市连续运行卫星定位参考站数据控制中心，控制中心在流动站附近位置创建一个虚拟参考站，通过内插得到虚拟参考站各误差源影响的改正值，并以RTCM格式通过NTRIP协议发给流动站用户，流动站接收控制中心发送的虚拟参考站差分改正信息或者虚拟观测值，进行差分解算得到厘米级的定位成果。流动站接入东莞CORS成功后，分别在二级点HF1、HF2上采用三角支架方式架站进行检测，检测情况见如下表：检测已知点与原成果比较表表7点名检测坐标X检测坐标X检测坐标HS(m)限差(m)H(m)限差(m)理论坐标X理论坐标Y理论坐标HHF1.526463.744369325.8214.7050.038±0.050.018+0.06526463.773369325.8094.723HF2526721.752369626.6355.4130.027±0.050.025±0.06526721.736369626.6515.138由上表可知：检测平面位置较差最大的点位为HFI,较差为38mm（限差为±50mm）,检测高程较差最大的点位为HF2,较差为25Inn1.（限差为±6011三）,满足“规范”要求。4.2、 I级GPS控制测量设了23个I级GPS控制点。GPS控制点的布设采用刻石或埋石的方法，并采取相关措施，以确保控制点的保存年限。我们使用华测X900型号GPS接收机成功接入广东省东莞市连续运行卫星定位参考站系统（广东省东莞市CoRS）对所布设GPS控制点进行测量。在测量过程中，按照相关测量规范，各接收机所观测到的T1.星数不少于4颗，每个GPS控制点的观测时段不少于3分钟，分时段最少五个测回，测回间隔大于1分钟，且每个控制点观测5次，取平均值，以确保控制点的精度。GPS-E控制点表表8点名标志等级坐标高程备注平面高程XYTM444钢钉E级V527501.633369657.0927.849RTK高程JC1.钢钉E级V527335.153369665.3397.476RTK高程K3钢钉E级V527129.234369705.0739.51RTK高程5. 3数字化地形修测5. 3.1野外测量及数据采集方法1 .用全站仪施测地物点、地形点时，每一测站测完碎部点后应归零检查，归零差不大于40”。在设站测绘时，都做好了定向检查，然后才进行碎部点测量；测站至地物点的距离不超过120米，测站至地形点的距离一般不超过150米。2 .所有的地物点、地形点，都必须按东莞市国土资源局统一规定的数字化
