磁悬浮鼓风机绿色技术应用规程.docx

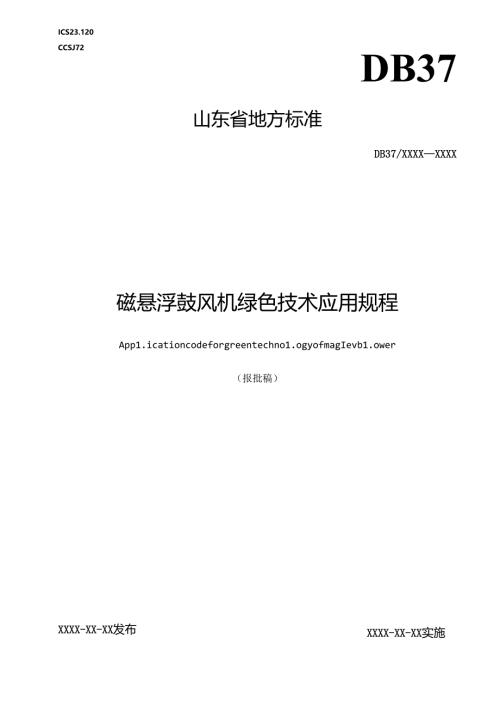

ICS23.120CCSJ72DB37山东省地方标准DB37/XXXXXXXX磁悬浮鼓风机绿色技术应用规程App1.icationcodeforgreentechno1.ogyofmagIevb1.ower（报批稿）XXXX-XX-XX实施XXXX-XX-XX发布山东省市场监督管理局发布前言II1范阚12规范性引用文件I3术语和定义14横悬浮鼓风机绿色技术15球色技术应用程序36应用场髡漏研分析37应用方案设计18产品设计制造49安装调试及试运行410应用效果评价5附录A（资料性疏悬浮鼓风机绿色技术在水泥行业的典型应用7本文件按照GB/T1.1-2020标准化工作导则第I部分：标准化文件的结构和起草规则*的规定起草.请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的设任。本文件由山东省能源局提出并组织实施。本文件由山东省能源技术标准化委员会归口.I1.磁悬浮鼓风机绿色技术应用规程1楚困本文件确立了磁能浮鼓风机绿色技术应用程序，规定了磁悬浮鼓风机球色技术应用场景诩研分析、应用方案设计、产品设计制造、安装调试及试运行等指示，以及各阶段之间的转换条件，描述了世卷浮鼓风机绿色技术应用效果评价方法。本文件适用于破悬浮鼓风机景色技术在水制、化工、食品、造纸印刷、医筠和污水处理等行业鼓风、送风、气力怆送等场景的应用.2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中.注H期的引用文件.仅该日期对只准许的版本适用于本文件：不注日期的引用文件，我最新版本（包括所有的修改单）适用于本文件。GB/T2888风机和罗茨鼓风机噪声测量方法GB28381-2012黑心鼓风机能效限定（ft及节能评价值JB/T2977工业通风机、透平鼓风机和压缩机名词术语3术语和定义.JB/T2977界定的以及下列术谙和定义适用于本文件.3.1磁悬浮鼓风机mag1.evb1.ower以变频调速f悬浮高速永俄同步电机作动力，电机转子与风机的三元流叶轮直联的离心式鼓风机，3.2三元流叶轮three-dimensiona1.irpe1.Ier按照三元流动理论设计的叶轮。注：在实际流动中，所右流动卷数都是空向坐标系上三个方向变后的函数1.r.y.:坐标）.4JS悬浮鼓风机绿色技术4.1 媒色技术4.1.1 假悬浮鼓风机嫁色技术包括癌悬浮轴承系统、陵悬浮永极同步电机系统、三元流叶轮机械系统和磁悬浮智能捽制系统等核心技术.如图1所示.图1诺悬浮鼓风机绿色技术核心技术示意图4.1.2 应用绿色技术的磴悬浮鼓风机的电机轴应与叶轮II联，高速电机、变频器和底悬浮轴承为体化结构。4.1.3 应用绿色技术的磁悬浮鼓风机应具备压力控制模式、转速捽制模式和流量控制模式等三种控制模式，并可根IK应用场战实际情况进行选择、切换.4.1.4 应用绿色技术的磴悬浮鼓风机直接入大数据平台，聚川模块化设计，实皿程监控、主动故障落断。4.1.5 应用嫌色技术的磁悬浮鼓风机无须润滑和机械保养.4.1.6 应用绿色技术的磁悬浮坡风机应经济运行，谓整i殳备参数、控制模式等使其在羟济运行的工况点区域内运行，即涵足客户风收和风压使用需求的前提下，尽可能提高设备效率，降低设备功率，4.1.7应用绿色技术的磁悬浮豉M机应安全可弥,考虑设备使刖的安全性，采取相应的安全保护措施.确保设备安全可靠地运行,保护现场人员人身安全,特殊情况下确保设备不被破坏等.4.2 应用场景磴悬浮鼓风机绿色技术的应用场景主要彳；水混、化工、食品、造纸印刷、医药和污水处理等行业鼓风、送风、气力输送场跟.应用场景信息如卜。a)水泥行业I 原科、t料气力怆送： 冷却空气输送： 原料搅拌均化等。注：破站浮皴风机煽色技术在水能行业的典型应用见附录A.b>化I：行业： 烟气脱破和空气输送： 污水处理； 气体加压、逆风排气、脓冲除尘等.c)食品行业： 食品加工设备用空气输送： 加工过程吹干、冷却： 饮料的搅拌和调配等.d>造纸印刷行业： 纸张输送、吹干：,污水处理； 纸张吸附、印刷光固化等过界中的防粘附等.e) 医药行业： 空气过泄、输送和干馒： 生产反应器通风、干燥、压缩： 压缩空气和负乐吸取等.f) 污水处理行业： 供氧气; 污呢处理I 搅拌水体等.4.3应用效果磁悬浮鼓风机球色技术应用效果主要体现在以卜方面：a) 在相同工况下，与罗茨鼓风机相比,陶用绿色技术的磁悬浮鼓风机的单机节电率不应少于2懿：b) 与罗茨鼓风机相比，应用绿色技术的底后浮鼓风机的整机噪声应降低20dB<A>以上，或噪声不应大于85dB<A>：c) 附用嫩色技术的磁悬浮鼓风机的多变效率比GB/T28381-2012中表5表8中规定的节能评价但应商5%以上.5媒色技术应用程序磁悬浮鼓风机绿色技术应用程序包括5个阶段,见图2.图2弦悬浮鼓风机绿色技术应用程序流程图6应用场景调讲分析6.1 酶对拟使用谦悬浮鼓风机绿色技术的应用场景进行实地调研，收集、记录行业或使用单位应用场景使用鼓风机的位置、数盘、参数、管脾和能效等相关数据.6.2 分析6.2.1税理、汇总应用场景调研数据，6.2.2分析应用场景可用空间大小、设备能耗、效率、环保效果、智能化和双杂系数，以及施工建设成本、人工成本和运行管理成本等.6.2.3根据分析结果.编制调研分析报告,给出能否使用磁悬浮被风机绿色技术的意见，6. 2.4只准许经应用场景调研分析适合磁悬浮鼓风机绿色技术应用的进入应用方案设计阶段。7应用方案设计7. 1根据两研分析报告，综合考虑用户现场各种影响因素，提出满足43要求的破怂浮鼓风机绿色技术应用方案.7.2应用方案至少应包括以下内容：a)企业简介,包括企业资质、主要产品、技术实力、技术成果、应用市场、专利、科技奖励、政策支持、色技术应用效果、社会效益和经济效益等：b)租悬浮鼓风机绿色技术简介，包括底能浮动力技术、三元流叶轮技术、磴悬浮轴承技术和永磁同步高速电机技术等：C)应用场景设备需求.包括需安装鼓风机位置、数眼、管网布局、设备参数、空间大小、坏保、智能化和项目成本要求等：d)技术1.造方案及节能分析，确定JS目预期目标，包括技术路规、用电崎、噪声、多变效率日标值、流量、压力、功率、初始转逑和电机速度下限等参数及控制模式等；e)质fit保障,包括设计、采购、生产、入库、物流和交付等环节的质盘控制：D技术服务，包括安装、园试、试运行、验收和维妒保养等.8产品设计制造8.1 产品设计8.1.1 根据应用方案确定的技术路线和设计输入目标，进行产品设计.8.1.2 产品设计主要涉及以下方面：a)总体结构设计，包括产品结构现成、参数、指标和外形尺寸等：b)关主件设计.包括主动横悬浮轴承、三元流叶轮'永磁同步电机和变短渊等的设计：C)关主件材料的确定，包括主动感悬浮轴承和三元漉叶轮等选用材料的确定：d)生产工艺设计，包括加工工艺流程和生产工艺卡片等的设计：e)就琏检验设计，包括质量检险方案、卡片设计和检购标准等。8.1.3设计阶段至少输出以下齐全.准确、清南的文件资料：a) 生产图纸(包括总体、部件图和零件图等)：b) 零部件明细表；C)采购件明细表；d) 质量特性重要性分级表：e) 零部件检验卡片或检验标准：f) 执行标准：g) 使用手册：h) 零部件检验记录表.8.2产品制造8.2.1根据产品枭购件明细表等相关文件要求,来购生产原材料及零部件并实施检的。8.2.2生产现场配备指导加工、装配及检脸的相关技术文件.按照产品图纸、加工工2卡片、零部件检验卡片或桧验标准等，加工制造各零部件并实施检验.8.2.3按照产品装配、接践作业指导拈等技术文件，进行磁悬浮轴承、三元液叶轮、电器元件及浅路连接等装配、接线工作，并实施检脸。8. 2.4生产加工及检验等相关工作做好记录,确保完整、准确、清晰,并定期存档.9. 2.5只准许经检聆合格的磁悬浮鼓风机产品进入安装冏试与试运行阶段.9安装调试与试运行9.1 安装确认破悬浮鼓风机用户现场温度、湿度、位置和外部供电电压等情况，与产处使用手册所述安袋环境要求致后，按照产品安装步骤、要求，完成磁悬浮鼓风机的安装，9.2 调试按照产品使用手册.对磁悬浮鼓风机依次进行旁通闺供风测试和主管道供风测试.9.3 试运行10. 3.1段悬浮鼓风机试运行期间满足如下要求：a) 三元流叶轮高速运杼，设饴运行时禁止打开设备：b) 分置处理所使用强电、弱电：C)启动、停机及变工况调速运行时避免发生喘振：d)运行现场避免有水通过过谑装置溅入设备内部，定期更换清理空气过谑装置；O配置不间断电源或电机自发电装置,防止突然停电导致设备损坏：f)温度超过设备报警设定淑度时柠止工作,温度低于报料设定温度时方可再次启动.9.3.2磁包浮坡风机运行过程中,按照运行维护要求记录设的实施参数、状态等情况，详细记录运行过程中出现的问题及处理情况，9.3.3运行过程出现的问题得到有效解决，设需安装运行情况达到项目设计方窠要求的，存档设计.生产、检验及运行技术文件及记录.运行过程出现的问即致使设备安装运行达不到项目设计方案要求的.返网磁悬浮坡风机设计环节，进行设计更改更新调整相关措施、修正产处零部件、安奘运行等，直至达到既定设计方案要求.9.4只准许通过试运行的破悬浮鼓风机产品正式投入使用。10应用效果评价10.1 评价项目磁悬浮鼓风机正式投入使用后，进行绿色技术应用效果评价，评价项目包括节电率、噪涔和多变效率.10.2 评价方法10.3 2.1节电率在5悬浮鼓风机安装前,在原鼓风机上安装电能表，记录KId耗电量，计算平均小时耗电敬。在磁悬浮鼓风机安装后.在相同工况条件下,记录IOd耗电量,计算平均小时耗电fit磁悬浮鼓风机节电率，按公式(1)计算，.=(MX1.oo%(1)N,式中:节电车，%|.¼版被风机平均小时耗电业.单位为干R时（kWh）：A：磁延?我风机平均小时耗电梁.哦位为干记时（k*h）.1022噪声在额定工况下,按照GB/T2888对原鼓风机和磁悬:浮鼓风机进行噪声测试,得到应用现场噪声值.10.2.3多变效率按照GB/T283812012的5.2中公式（I）计算，汨到底悬浮鼓风机多变效率,附录A（资料性）磁悬浮鼓风机绿色技术在水泥行业的典型应用磁悬浮鼓风机绿色技术在水泥生产的窑头煤粉输送（-次风煤粉输送）、分解炉煤粉输送、窑头燃烧器一次净风、生料（水泥）均化库、水泥散装和烟气湿法脱硫处理等环节均有商用.见图A.1图A.6.标引序号说明II俄悬浮坡1联1.：4菰Ifi计：7内风管；IO内风管I2胡粉仓I5媒风管：8火焰；11内风支就.3煌柏输送机I6外风管：9外风支殍；图A.1逑悬浮鼓风机绿色技术在窑头媒粉输送中的应用示意图标引序号说明:1一一磁悬浮装风机I5双粉输送机：2一一iaft16分摊炉,3喂相机I7煤14钟.标外舜号说明I1磁悬浮
