管道施工测量方案.docx

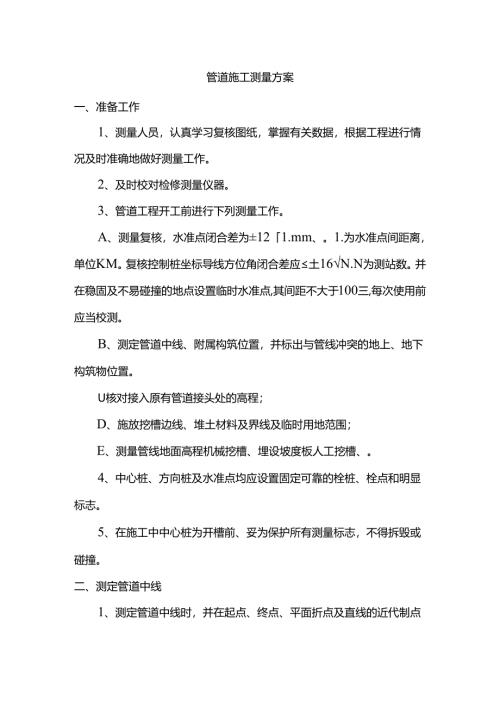

管道施工测量方案一、准备工作1、测量人员，认真学习复核图纸，掌握有关数据，根据工程进行情况及时准确地做好测量工作。2、及时校对检修测量仪器。3、管道工程开工前进行下列测量工作。A、测量复核，水准点闭合差为±121.mm、。1.为水准点间距离，单位KM。复核控制桩坐标导线方位角闭合差应土16N.N为测站数。并在稳固及不易碰撞的地点设置临时水准点,其间距不大于100三,每次使用前应当校测。B、测定管道中线、附属构筑位置，并标出与管线冲突的地上、地下构筑物位置。U核对接入原有管道接头处的高程；D、施放挖槽边线、堆土材料及界线及临时用地范围；E、测量管线地面高程机械挖槽、埋设坡度板人工挖槽、。4、中心桩、方向桩及水准点均应设置固定可靠的栓桩、栓点和明显标志。5、在施工中中心桩为开槽前、妥为保护所有测量标志，不得拆毁或碰撞。二、测定管道中线1、测定管道中线时，并在起点、终点、平面折点及直线的近代制点测设中，阳。桩顶钉中心钉，并在起点终点及平面折点的沟槽外面适当位置设置方向桩。2、确定中心桩桩号时，用钢尺丈量中心钉的水平距离.丈量时钢尺必须拽紧拉平.3、受地面或沟槽断面等条件限制，不宜埋设坡度板的沟槽，在沟槽两边或槽底两边对称地测设一对高程桩,每对箴呈桩上钉一对等高的高程钉。高程桩的纵向距离20m.
