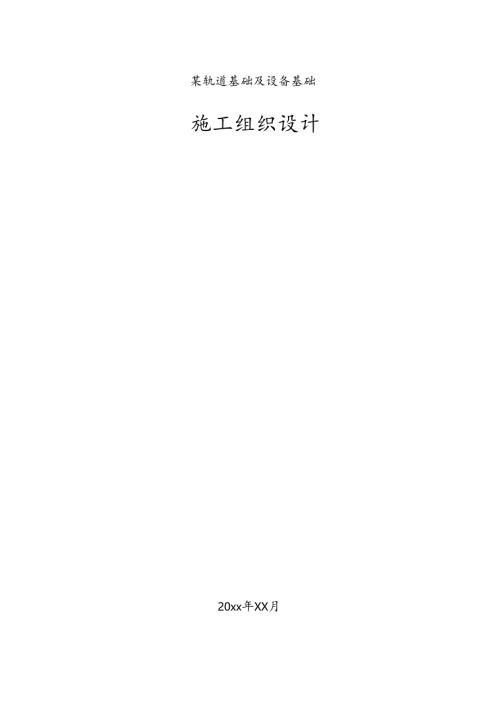

某轨道基础及设备基础施工组织设计.docx

某轨道基础及设备基础施工组织设计20xx年XX月目录1、”32、”.”“.33、工理构理目wwww44、匚56、方“*“*“*“*“75.1施工流水段的划分75.2施工顺序：75.3施工测量75.4基础土方开挖95.5垫层施工IO5.6塞础秒平放线105.7钢筋工程115.8 模板工程：135.9 混凝土工程（采用商品玲）145.10土方回填175.11脚手架工程185.12季节性施工措施19一、施工方案1、工程概况工程名称：新建高镒钢撤叉制造及道岔扩能改造项目机加工车间设备基础工程（1#11#、13#、15#、17#、20#22#设备基础及轨道基础）工程地点：XX省XX市石峰区建设北路487号设计单位：XX工程设计研究院招标单位：XX轨道系统集团有限公司工程概况建设规模：机加工车间1#11#、13#、15#、17#、20#22#设备基础及轨道基础施工。本工程为天然地基浅基础，地基基础持力层承载力特征值为100Kpao设备基础建为C25,基础垫层硅标号为C1.O,基础垫层厚100mm,每边出基础100mm。混凝土保护层厚度：基础底层及侧壁外侧钢筋为40mm,上层及侧壁外侧钢筋为20mmo2、施工条件及施工特点1.1 现场已具备“三通一平”作业条件，施工临时用水用电已接至现场，同时其它各项准备工作已基本就绪，具备开工条件。1.2 本工程施工工期为46日历天，施工工作面大、交叉作业多，施工过程中应科学地组织施工，合理安排，做到不窝工、不影响工期，能按时或提前完成本工程施工任务。1.3 根据工程进度计划安排，本工程跨越雨、夏季，在施工前必须做好充分的季节性施工准备工作，安排好各分部分项工程施工，克服季节、气候等因素对施工工艺的影响。1.4 施工交通条件：本工程所在地位于厂房内，交通便利。汽车可直达工地，进入施工现场，不需另修建施工进场道路，工程所需的设备、材料可直接运送到施工现场。3、施工管理结构和管理目标3. 1施工组织管理机构本工程按照“项目法施工”的模式，组建以项目经理为首的管理层全权组织施工生产诸要素，负责工程施工的组织、协调和控制；从施工质量、安全、进度、文明施工、材料节约和服务态度等方面进行考核。施工管理机构图公司决策层外用相关隼位项目经理部*公司职能部门各专业作业班组3.2确定管理目标工程质量管理目标：将该工程列入目标管理工程，确保工程一次验收达到合格标准。安全生产管理目标：杜绝重大安全事故，轻伤事故频率控制在1%。以内，不发生设备事故。施工工期目标：我们确保承诺工期46天交付使用。文明施工管理目标：执行建设部施工现场管理综合考评样板标准，规范化管理，争创市文明工地一。配合协调管理目标：围绕质量、安全、进度、造价和文明施工等目标的实施而开展活动，搞好与工程施工有关单位的协调管理。工程技术资料管理目标：与工程进度同步归档，做到书写格式、表达内容、分类归档标准化。环境保护：施工期间应采取技术措施防止施工噪声、扬尘、污水排放，保护周围环境，保护好周围树木花草。本工程严格遵守中华人民共和国国务院第279号令建筑工程质量管理条例进行房屋保修。工程竣工后向业主提交工程质量保证书和工程使用说明书，做到定期回访，及时保修。在保修期间内，将组织专人对工程随时进行质量回访，主动查找质量缺陷，征求用户的意见，直至用户签字满意为止。4、施工准备4. 1现场准备收集、整理、调研该地区及施工现场的地形、地质水文、气象等有关条件以及周围建筑、交通、供水、供电等情况，并了解现场地上、地下障碍物状况资料，为施工方案提供完善可靠的资料和依据。组织编制各分部分项的施工实施方案，并编制各分部分项工程技术交底文件。定位测量：对建设单位所提供的座标和水准点进行复核，作好轴线控制桩位和半永久性水准点，作好定位测量记录并及时与建设单位、监理单位会签。现场清理：理顺公共道路，设置标牌，设专人收检打扫，材料堆码整齐，时刻保持周围道路清洁、畅通无阻。保证材料及构件顺利进场。施工用水：确定水源由场内业主提供的水源引入，在场内组成临时供水，主管选用DN50镀锌管，设DN25支管及接口阀门接至各用水点，在施工现场采用胶管进行施工维护用水。施工用电：每栋电源主线用3X16mm2+2X1011rr'的铜芯电缆。为保证施工，现场采用生产与生活分开两路供电。另外现场室外照明、硅、砂浆搅拌机等机械设备设专线供电。线路采用架设明线穿管或钢套管埋地穿线作环路布置。施工道路：根据生产、生活需要，提前做好道路硬化、畅通实用、道路两侧完善排水沟，现场场地平整，保证开工顺利。施工现场围护：搭建临时围墙及栏杆与周围隔离，临时围墙外结合工程内容做好宣传标语工作。临时设施：在现场空置场地拟建工地项目部办公室、舲、砂浆标准养护室、水泥库、木工棚、钢筋棚、材料工具室、配电室、搅拌站等。在附近外租民房作为民工宿舍和食堂。4.1 机械设备准备：由于本工程质量要求高，工期紧，因此一次性投入设备较多。主要机械设备暂定为：运输汽车2台、搅拌站设2台JZ35O升硅搅拌机、电焊机1台、钢筋加工机械1套、木工加工机械1套、插入式振动器3台、平板振动器1台、农用车2台，人力斗车10台等。4.2 材料准备：本工程所需材料由预算部门提供，依据施工进度陆续进场，各项材料用量按计划采购好。钢材、水泥、砂石等各种材料根据项目核算好的用料计划由材料部提前订货、备料。钢管、扣件、模板、木杨、竹跳板等也由材料部供应准备，开工即投入使用。钢筋、水泥等原材料、半成品进场后按规定及时抽样送检测试，检测合格后投入使用。4.3 劳动力准备：因本工程作业面大，且工期紧，所以劳动力需求量大，需求曲线不平稳，增加了施工班组的组织难度，有些施工项目，须打破工种的界限。土方施工大部分采用机械施工。根据劳动力需用计划，做好劳动力进场前期工作，与班组签订合同，做好进场施工人员的技术培训、安全教育考核工作，学习质量、安全标准和各项管理制度。组织一批技术素质好、责任心强、能征善战、能打硬仗的施工队伍进场施工。5、施工方案5. 1施工流水段的划分平面分段：根据建筑物的特点及整个工程的结构布置情况，以设备基础单位工程划分为三个施工段。1#7#、C-3为第I施工段，8#11#、17#、02为第I【施工段，13#、15#、20#22#、C-I为第HI施工段。1. 2施工顺序：工程定位、测量放线一机械挖土方一人工修整基槽（坑）土方基础土质测试（基底处理）一碎垫层一钢筋（预埋件）安装一模板安装一浇舲基础一基础隐敝验收、回填土。5. 3施工测量测量方案：为确保施工阶段控制网点座标和高程数据稳定，测量结果准确，整个工程施工测量分以下几个步骤进行：定位放线、正负零的测设、轴线传递、高程传递。（1）测量方法a、测量原则：先控制轴线网，后局部测量。b、根据建设方提供的座标红线、座标桩、水准点及施工总体规划图，经往返复测无误并签证后，建立控制网。C、所有测量仪器使用前送公司技术科校核，校准后贴上标识并作好记录。（2）龙门架的设置在建筑外边轴线2m位置设龙门架，龙门桩间距视其具体情况适当增加，龙门架要求平行于外边轴线，并要求平直（如不能闭合，至少每一段平直），龙门桩要钉得竖直，利用经纬仪将外边轴线引至龙门架上和相邻建筑物上，中间轴线用钢卷尺丈量。将预留孔洞、基槽宽、中心轴线标记在龙门架上，根据基坑及基槽上口宽度拉线，撒出开挖灰线。（3）轴线投测根据龙门架上的轴线标记，用小白线及吊锤将其引测到原土地面，作为施工依据，待基础施工完毕后，校核龙门架轴线，再次将其引测至基槽边及垫层面，然后进行上部施工。用吊锤和白线将基础中心轴线引测至施工层面，依此划分细部轴线，误差控制在制2000之内。（4）高程控制a、依据建设方提供的±0.00标高，将其引测至龙门架上，同时将此标高引至距新建建筑物较近的构筑物上，均用红漆标记。b、基础开挖控制：为了控制开挖深度，基坑挖到接近设计标高时，用水准仪在槽底上测设一些垂直木桩，桩顶离槽底的设计标高为100mnu为施工时方便，一般在基坑各拐角处、平面位置每隔2m-3m测设一垂直木桩，必要时要沿桩顶拉上白线绳，作为清理基底浇捣垫层时掌握高程的依据，标高点测量误差±10mm。c、基础高程控制：垫层完成后，将建设方提供的±0.0On1.标高用水准仪引测至垫层，并用红漆做好标记，作为整个基础工程标高的控制依据。（5）平面控制：采用内控法，预埋200X200X1.OnIm钢板。在±0.00上，在主控制线交汇点埋设控制点，建立直角坐标系。每轴线投测时采用带90度弯管激光经纬仪架设在控制点上，对中调平后采用内控法投测至施工层面，根据控制线放出基础各细部轴线，作为该基础施工放样依据。6. 4基础土方开挖a、施工准备：现场清理：清理现场内障碍物、地下管网、电缆，并设置标志物，以免损坏。机械准备：挖掘机、污水泵、风镐、汽车、照明灯具、施工工具等。b、开挖方法：土方采用机械开挖、人工修整、自卸汽车运士的施工方法。c、基坑支护：因本工程开挖深度较深，采取基槽放坡、土壁短板支撑支护措施。d、基坑排水：在施工时，根据地下水及雨水情况设置排水沟和临时集水井，用中100泥浆泵随时排入施工排水沟。然后经沉淀后排至工程旁市政管网内。e、施工措施：基坑（槽）开挖及回填土的施工应尽快完成，尽可能避免雨期。做好土质土层的观察与记录，并检查是否与地质勘测报告相符，如发现问题及时停止挖土,并会同有关单位共同研究解决方法。开挖过程中注意对基土的保护，减少基土的扰动。若基坑开挖后不能立即浇捣龄，应预留200-3OOnIm的土层不挖，待下道工序开始施工之前，再挖至设计标高。f、质量要求：基坑（槽）底的土质进行岩土取样，必须符合设计要求，同时应与地质勘测报告相符合。施工过程中严禁扰动基土，并不得遭到水的浸泡，否则必须采取有效措施加以处理。基坑（槽）土方开挖的允许偏差应满足下列要求：基坑（槽）标高偏差OHOmnu底面长、宽（由设计中心线向两边量）+200-50mmo边坡坡度不应偏陡。（2）基坑超深处理措施如出现局部超挖，采取以下方法处理：原土夯实：即采用与基土层相同的土填补，夯实至要求的密实度。砂石填夯：即用碎石或砂石混合填补夯实。素珍填补：即用强度等级较低的素碎填补。（3）局部软土处理措施采取措施：采用中砂换填垫层处理，垫层坦陈1.5m,底部填土夯实；换填垫层底每边宽出基础边900,分层麋压，分层厚度不大于300,换填后地基承载力特征值fak2100kpa°5. 5垫层施工垫层在施工前，先检查基槽的位置、尺寸、标高是否符合设计要求，边坡是否稳定，将发现有地基土被浸泡的软土层挖去，或夯填100厚砾石，使地基坚实，验槽合格后方能进行垫层施工。在基槽转角处或间距3米左右测设平水竹木桩，然后拉线用以控制垫层浇捣厚度和平整度。垫层混凝土采用机械搅拌
