某水利工程水泥土防渗墙施工组织设计.docx

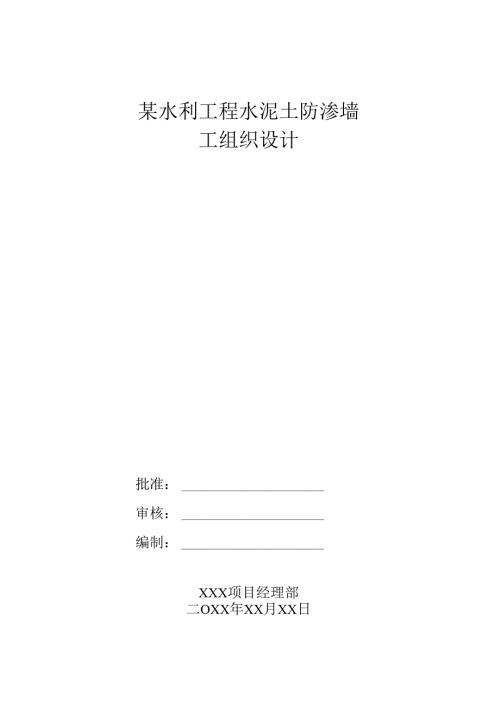

某水利工程水泥土防渗墙工组织设计批准：审核：编制：XXX项目经理部二OXX年XX月XX日目录1、水泥土防渗墙工程处理范围32,工程地质3根据方城渠道开挖揭露的情况，渠坡或渠底分布有中等强透水性的中砂，含砾粗砂、砾砂层、砂岩、砂砾岩,渠段累计长约3687m,I1.地下水高于渠底板。3、防渗墙工程量34,深层搅拌法技术规范D1.yr5425-2009；3施工准冬1.施工场地整平32、施工用水、电、系统、制浆系统、排污系统4BS、Jte工进度vte划及资源JK""41、施工进度计划42、施工布巴图43、施工资源配置571、水泥土截渗墙施工7七、质量组织机构及保证措施I、建立财府保证组织机构5、加强施工计划质量、施工技术质量、施工操作质量管理。36、加强对施工人员的质显意识教育，建立和实行质量奖惩制度。4八、施工安全保证措施1、制定安全生产责任制度43、所有施工人员均考试介恪后上岗:5.在施工现场设置必要的护拦、安全标志和警告牌;九、文明施工和环境保护51、文明施工措施2、环境保护措施-、昔'ii+府备H1.fcI>X1.<Cx*11.111.2机械性外伤应急方案创伤出血应急方案.11.3触电事故应急方案一、工程概况1、水泥土防治墙工程处理箱围南水北调中线一期工程方城四标段水泥土防渗堵3工程位于XX省XX市方城县境内。方城四标段防渗墙桩号范围：一段为潘河渠道倒虹吸至四标段终点，桩号为：I5O+5IO-152+311,一段为四标段开始至清河渠道倒虹吸，桩号为I45+651147+537,两侧防渗墙总长度约7374m：水泥土防渗墙最小厚度25cm,熠体深入相对不透水层2m。2、工程地质根据方城渠道开挖揭露的情况，渠坡或渠底分布有中等强透水性的中砂，含砾粗砂、砾砂屋、砂岩、砂砾岩，渠段素计长约3687m,且地下水高丁集底板.3、防渗墙工程量南水北调中线一期工程方城四标段水泥上防渗堵R工程主要工程量见下表I：表1防渗墙工程主要工程量表序号项目名称单位数量备注1水泥上截渗墙11f93059.43图纸量二、编制依据K设计下发的方城四标防港墙纵断面布置图：2、设计下发的方城四标强透水渠基渗控布置设计图；3、南水北调总干渠XX沙XX方城段第四瓶工标段水泥上搅拌桩防渗墙围井试脸结果：4、深层搅拌法技术规范3D1.T5425-2OO9：三、施工准备1、总工场地整平南水北调中线期工程方城四标段水泥土防渗墙工程项目施工场地料划分为两个施工面同时进行施工，分别为:潘河渠道倒虹吸至四标段终点，桩号为：5O+5IO152+311.四标段开始至清河渠道倒虹吸，桩号为145+651147+537°施工场地平整，采用装载机、推土机配合挖掘机进行，施工面宽度为8.0m,以使海工场地满足设计墙顶启程和设备施工等要求。2,篇工用水、电、系统、制浆系统、排污系统施工用水量，采用施工现场排水渠内河水。施工用水符合混凝土拌合用水标准的规定。施工用电根据现场施工条件，采用原工地已完善的电源i殳施,来满足施工用电员需要，实际施工中还需增设变压器，满足施工需要。施工中，每台套设备用电量为13(M40kw.在每个作业面,搭设临时移动制浆站为施工供浆,每个移动制浆站的场地需6m"6m,以满足施工要求。在每个移动制浆站附近建I个沉淀池，施工污水通过持污泵送到沉淀池内，处理后的污水和废渣排至监理工程师指定地点。四、施工进度计划及资源配置1、篇工进度计划计划2()12年9月16日开始对南水北调中线期工程方城四标段水泥土防涵墙工程进行先导孔施工，待设计方根据先导孔施工情况，下发指导性文件后，立即进行水泥土防渗塔施工，预计在2013年O1.月中旬结束施工，施工总日历天数为120天。施工中，根据现场情况及时谢整进度计划,以保证整体工期的实现。2,茂工布置图(1)施工布置图见图1.图2。(2)施工防渗堵轴线根据设备对施工场地需求进行调整，同时保证单元墙搭接。桩号：150+510152+311段防渗墙平面布置图桩号：145+651147+537段防渗墙平面布置图图2（I）施工设备的选择和配置根据南水北调中线一期工程方城四标段水泥土防渗地B工程量及工期要求,配备相应的施工设备。水泥土截渗塔施工采用三头深搅桩机进行，根据现有设备工效，计划投入6台套水泥土防渗墙深搅设备，即可满足防渗增进度要求。施工中，根据具体施工情况及时调整设备数量。施工机械、设备投入计划见F表2。表2水泥土防油墙主要施工设备投入计划表序号设备名称型号及规格单位数，各注1深U搅拌桩机HP5-3台62水泥搅拌机低速搅拌机台123交流电焊机台64潜水泵台65送浆泵台66排污泵台67挖掘机2m3台18推土机59Kw台19载重汽车5t台110全站仪NTS-352R台1(2)施工人员的配置水泥上防渗墙项目施工人员的投入见下表3。表3水泥土防油墙施工人员投入计划表序号工种9（八）备注I队长2现场管理2班长6每班负成3技术、质检4现场技术和质量检查4深搅工60设备操作、供浆和记录5维修工2设备检修、维护6电工2现场施工用电7司机48测量工3现场施工放样9普工5辅助生产IO其他6辅助生产合计94(3)施工材料的投入根据根据南水北调中线期工程方城四标段水泥土防渗墙工程员，计划投入的主要施工材料见下表4。表4主要茂工材第卜计划表序号材料名称单位数量备注1水泥PO42.5t15000估算量五、水泥土防淞墙施工本工程防渗采用深搅水泥土防渗地。1、水泥土横沿墙施工（1）单元划分按有关规定进行雎元划分。暂定水泥土防渗增117个雎元墙，即100m为一个维元工程，共划分为74个单元。（2）施工程序施工测量施工平台修筑及导沟开挖防渗墙施工质量检查场地清理1）施工测量依据正式移交完毕的测量控制网点作为施测基准，用全站仪（NTS-352R）来进行现场施工测量放样，测比数据及成果报监理工程师.2）施工平台修筑及导沟开挖施工前，根据现场实际作业面情况，采取修筑施工平台、场地平整等措施保证桩机正常行走施工（施工平台填筑考虑地下水位高程情况及设计要求）.防渗堵施工导沟开挖断面尺寸为0.5（宽）*0.4（深）m,以满足设计墙顶高程和施工方便为准。（3）水泥土防渗墙设计指标如下：堵体无侧眼抗压强度砂性土地层（中强透水必）不小1.2Mpa：堵体无侧眼抗压强度粘性十地匕（弱透水不小丁06Mpa:渗透系数不大于5×105cms:设计允许渗透坡降为不小于5（）：成墙平均搭接尺寸：125mm：（须满足最小成堵厚度）成墙最小厚度（有效序度）不小于250mm。（4）施工技术参数1）水泥平均掺入比砂性土地层（中强透水层）为15%,粘性土地层（弱透水层）为10%。2）水灰比不大于121（全量比）。3）深搅桩机喷浆下沉速度W50cmmin:提升速度5Ocmmin,不同深搅桩机采用档位或卷扬控制。具体施工参数按设计要求执行。4）单元墙搭接形式由下水泥土防渗墙具体分以高程暂未确定，轴距325mm的桩机施工深度暂按12.5m的墙深计算单元墙的搭接尺寸；其中，单元墙搭接尺寸/按深搅规范规定的最不利情况计算，并根据现场实际施工情况确定单元墙的搭接尺寸.单元墙搭接形式见下图3：单元墙搭接示意图。轴距325三站头直径410的搭接情况图3：水泥土或沿墙单元墙搭按示意图5）单元堵搭接形式计算在保证设计最小墙悟250mm的前提下，对不同轴即、钻头直径，暂按深U搅拌法技术规范（D1./T5425-2009）中最不利情况的规定计算单元墙长和单元塔间搭接长度,同时考虑以下墙深进行计算，详见下表5：各深度各轴距单元墙间搭接长度、电元熠长计算表。各深度各轴距单元埴间搭接长度、单元墙长计算表项目有效墙厚搭接处墙厚ftft桩间距桩位偏差桩深垂直度长度轴距单元*偏距偏电代表符号deDRI6，h«1.I.1.d1小单位：CBCa,CBCBCaC1.Ca%.C1.CBC1.CBCa各项参数值20.8735.9541020.519.722.OO2.0011005.05.021.2832.5087.195.505.5020.8736.2341020.519.202.OO2.0011505.05.021.8032.5086.675.755.7520.8736.5041020.518.692.OO2.0012005.05.022.3232.5086.156.006.0020.8736.7541020.518.162.002.0012505.05.022.8132.5085.636.256.2520.8737.OO41020.517.652.OO2.0013005.05.023.3532.5085.116.506.50其中ide为有效墙厚(cn)th为班深(c三)I。为轴距(CnK6。为搭接长度(Cm%1.为单元墙长(c三)1.I为柱间距("*H为搭接处墙厚(c三),6为桩位偏差(C.)=(,+t)2,d为桩底偏距(Cn)d=(d+t)2,d,=he1,d1.=he1,e为垂直度.计算公式为：de=2JRJ(05x+6+d)2,H=2R2-(O5×)2,1.=2(I.+R-0.56J；=2R6.（5）水泥土防渗墙成墙施工工艺本工程采用深层搅拌桩机次成墙工艺。施工工艺流程如下图所示:防渗墙成墙施工工艺流程图I）施工前准备深层搅拌枢机移到指定批位，对中、调平、校正塔架垂直度（每次桃机年杆卜.沉施工前均调平主机使钻杆保持垂直），进
