机械制造技术课程设计-左支座加工工艺及铣大底面夹具设计.docx

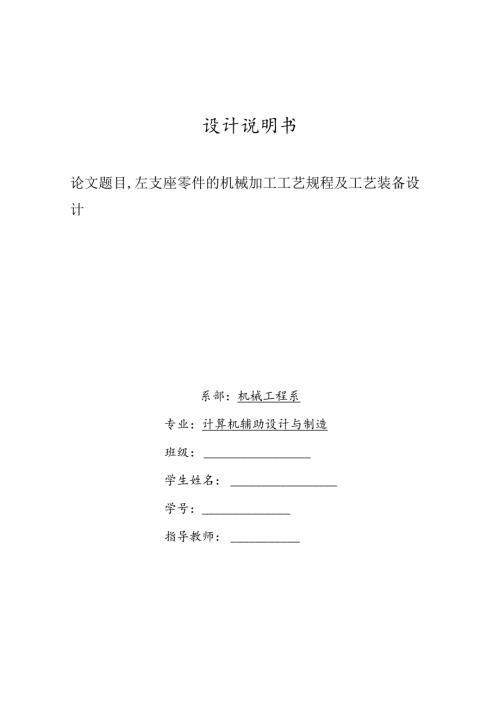

设计说明书论文题目,左支座零件的机械加工工艺规程及工艺装备设计系部：机械工程系专业：计算机辅助设计与制造班级：学生姓名：学号：指导教师：20XX年05月10H摘要在生产过程中，使生产对象(原材料，毛坯，零件或总成等)的质和量的状态发生直接变化的过程叫工艺过程，如毛坯制造，机械加工，热处理，装配等都称之为工艺过程。在制定工艺过程中，要确定各工序的安装工位和该工序需要的工步，加工该工序的机车及机床的进给量，切削深度，主轴转速和切削速度，该工序的夹具，刀具及量具，还有走刀次数和走刀长度，最后计竟该工序的基本时间，辅助时间和工作地服务时间.关键词：工艺规程：定位误差：央禁：加工余量：夹索力ABSTRACTEnab1.eproducingthetaetinprocessofproduction(rawmateria1.s,theb1.ank.stateofqua1.ityandquantityOnpartbecomea1.ways)takep1.acedirectcourseofchangeaskcraftcourse,iftheb1.ankismade,machining,heattreatment.assemb1.eetc.andca1.1.itthecraftcourse.Inthecourseofmakingthecraft.isitconfirmeveryerector1.ocationandworkerstepthatprocessneedthisofprocesstowant,the1.ocomotiveofprocessing.thisprocess.andtheenteringthegivingamountofthe1.athe,cutdepth.therotationa1.speedofthemainshaftandspeedofcutting,thejigofthisprocess,thecutterandmeasuringtoo1.,aonehundredsheetsofnumberoftimessti1.1.1.eavesandaonehundredsheetsofIengih1.eaves,ca1.cu1.atebasictimeofthisprocess,auxi1.iarytimeandSerViCeIiineofp1.aceofworkingHna1.1.y.KeywordstTechnica1.instruction,positionerror.c1.ump.thesurp1.usofprocessing,c1.ampstrength目录摘要I绪论1第I堂车床左支座零件的分析及毛坯的确定21.1 车床左克座的作用和工艺分析21.1.1 事件的作用21.1.2 零件的工艺分析31.2 零件毛坯的瑞定31.2.1 毛坯材料的制造册式及热处理31.2.2 毛坯结构的确定4第2堂车床左支座的加工工艺设计52.1 工艺过程设计中应考虑的主委问恋52.1.1 加工方法选择的原则52.1.2 加工阶殁的划分52.1.3 加工顺序的安排62.1.4 工序的台泥组合72.2 荔浪的选择72.2.1 桓基麻和孙基渔的具体选杼原则72.2.2 选择本题零件的基准82.3 机床左支座的工艺路线分析与制定92.3.1 工序顺序的安排的原则92.3.2 工艺珞准分析及制定92.4 机械加工余量122.4.1 影响加工余量的国素122.4.2 机械加工余黄.二月尺寸以及坯余量的确定122.5 隔定切削用量及基本工时152.5.1 工序一粗伐08OH97?)Hm孔大端端面152.5.2 工序二板使OSoH9内孔182.5.3 工序三精.0SoH9大端掂面19第3童专用夹具设计223.1 定住茶准及定位元件的选捽223.2 切剂力及夬紧力的计*223.3 定住误爰分析与计算233.4 夹具设计及掾作的简要说明24致谢25参考文献26附录27一、设计目的毕业设计是高等院校学生在学完了大学所有科目，进行了生产实习之后的一项重要的实践性教学环节。毕业设计主要培养学生综合运用所学的知识来分析处理生产实际问题的能力，使学生进一步巩固大学期间所学的有关理论知识，掌握设计方法，提高独立工作的能力，为将来从事专业技术工作打好基础.另外，这次毕业设计也是大学期间最后一项实践性教学环节.通过本次毕业设计，应使学生在下述各方面得到锻燎：1 .熟练的运用机械制造基础、机械制造技术和其他有关课程中的基本理论，以及在生产实习中所学到的实践知识，正确的分析和解决某个零件在加工中基准的选择、工艺路线的拟订以及工件的定位、央禁，工艺尺寸确定等问题，从而保证零件制造的质晶、生产率和经济性。2 .通过夹具设计的训练，进一步提高结构设计（包括设计计算、工程制图等方面）的能力。3 .能比较熟练的查阅和使用各种技术资料，如有关国家标准、手册、图册、规范等。4 .在设计过程中培养学生严诲的工作作风和独立工作的能力。二、设计任务1 .完成在支座零件一毛坯合图及左支座零件图。2 .完成左支座零件工艺规程设计3 .完成左支座零件加工工艺卡4 .机床专用夹具装备总图5 .撰写设计说明书第1章车床左支座零件的分析及毛坯的确定机械加工工艺是实现产品设计，保证产品质垃，节约能源，降低消耗的重要手段，是企业进行生产准番，计划调度，加工操作，安全生产，技术检测和健全劳动组织的重要依据，也是企业上品种，上质量:，上水平，加速产品更新，提高经济效益的技术保证。在实际生产中，由于零件的生产类型、材料、结构、形状、尺寸和技术要求等不同，针对某零件，往往不是单独在种机床上，用某种加工方法就能完成的，而是要经过一定的工艺过程才能完成其加工。因此，不仅要根据零件的具体要求，结合现场的具体条件，对零件的各组成表面选择合适的加工方法，还要合理地安排加工顺序，逐步地把零件加工出来。对于某个具体零件，可采用几种不同的工艺方案进行加工。虽然这些方案都可以加工出来合格的零件，但从生产效率和经济效益来看，可能其中有种方案比较合理且切实可行。因此，必须根据零件的具体要求和可能的加工条件等，拟订较为合理的工艺过程。1.1 车床左支座的作用和工艺分析1.1.1 零件的作用题目所给的是机床上用的的个支座.该零件的主要作用是利用横、纵两个方向上的5"；mm的槽.使尺寸为80mm的耳孔部有一定的弹性，并利用耳部的021mm的孔穿过M20mm的螺栓一端与025H7（，力配合的杆件通过旋索其上的螺母夹紧,使装在08OH9（7产）mm的心轴定位并夹紧。1.1.2 零件的工艺分析左支座共有两组加工表面,它们互相之间仃定的位置要求,现分别叙述如下：、以08OH9C片T)内孔为中心的加工表面：这组加工表面包括:08OH9(f?)mm孔的大端面以及大端的内圆倒角，四个013mm的底座通孔和四个020的沉头螺栓孔，以及两个010的锥销孔,螺纹M8-H7的底孔以及尺寸为5()m的纵槽，主要加工表面为08OH9(Cg)mm,其中08OH9(f)mm的大端端面对080119(T7)'三孔的轴心线有垂直度要求为:0.03mm.二、以025H7(x)川m的孔加工中心的表面：这一组加工表面包括。2Imm的通孔和938的沉头螺栓孔以及043的沉头孔,螺纹M1.O711的底孔以及尺寸为5(、)mm的横槽，主耍加工表面为O25H7()三,.由上述分析可知，对F以上两组加工表面,可以先加工其中一组，然后再借助于专用夹具加工另一组加工表面，并且保证其位置精度.1.2 零件毛坯的确定1.2.1 毛坯材料的制造形式及热处理一、左支座零件材料为:HT200在机床工作过程中起支撑作用，所受的动载荷和交变载荷较小.由于零件的生产类型是中批地生产,而且零件的轮廓尺寸不大,故可以采取金属模机械砂型铸造成型，这样有助于提高生产率,保证加工质量.灰铸体一般的工作条件：1 .承受中等载荷的零件.2 .磨梯面间的单位面积压力不大T490KPa二、毛坯的热处理灰铸铁(HT200)中的碳全部或大部分以片状石墨方式存在铸铁中，由于片状石墨对基体的割裂作用大，引起应力集中也大：因此，使石墨片得到细化，并改善石墨片的分布，可提高铸铁的性能。可采用石墨化退火，来消除铸铁表层和壁厚较薄的部位可能出现的白口组织（有大量的港碳体出现），以便于切削加工。1.2.2毛坯结构的确定根据零件材料确定毛坯为铸件。又由题目已知零件的年生产纲领500件/年。由参考文献可知，其生产类型为中批生产。毛坯的铸造方法选用金屈模机械砂型铸造成型。又由于支座零件080孔需铸出，故还应安放型芯，此外，为清除残余应力，铸造后应安排人工时效.由参考文献可知，该种铸件的尺寸公差等级CT为810级，加工余量等级MA为G级，故选取尺寸公差等级CT为10级，加工余量等级VA为G级。铸件的分型而选择通过从基准孔轴线，口与侧而平行的面。浇目口位置分别位于080孔的上顶面。由参考文献用查表法确定参考面的总余量如表IT所示。表1-1各加工表面总余吊：（mm）加工表面基本尺寸加工余等锻加工余量说明A面14()G4.0底面,单侧加工080孔80H5.0孔降1级大M加工由参考文献可知铸件主要尺寸的公差，如表1-2所东。1-2毛坯主要尺寸及公差（mm）主要尺寸零件尺寸总余量毛坯尺寸公差CTA面中心中尺寸1004.01043.2080孔805.0751.6第2章车床左支座的加工工艺设计2.1 工艺过程设计中应考虑的主要问题2.1.1 加工方法选择的原则（1）所选加工方法应考虑每种加工方法的经济,精度要求相适应。（2）所选加工方法能确保加工面的几何形状精度，表面相互位置精度要求。（3）所选加工方法要与零件材料的可加工性相适应。（4）加工方法要与生产类型相适应。（5）所选加工方怯企业现有设备条件和工人技术水平相适应。2.1.2 加工阶段的划分为保证零件加工质量和合理地使用设备、人力，机械加工工艺过程一般可分为一下几个阶段：1.粗加工阶段主要任务是切除毛坯的大部分加工余量，使毛坯在形状和尺寸上尽可能接近成品。因此，此阶段应采取措施尽可能提高生产率.2 .半精加工阶段完成次要表面的加工，并为主要表面的精加工做好准备。3 .精加工阶段保证各主要表面达到图样的全部技术要求，此阶段的主要目标是保证加工质量。4 .光整加工阶段对质量要求很高的表面，应安排光整加工，以进一步提高尺寸精度和减少表面粗糙度。但一般不能用以绢正形状误差和位置误差。通过划分加工阶段：（1）可以逐步消除粗加工因余量大、切削力大等因素造成的加工误差，保证加工质量.（2）可以合理使用机床设备。（3）便于安排热处理工序，使冷热加工工序配合得更好。（4）可以及时发现毛坯缺陷，及时修补或决定报废，以免因维续盲目加工而造成工时浪费。2.13加工顺序的安排零件的加工顺序包括切削加工顺序、热处理先后顺序及辅助工序。在拟定工艺路线时，工艺人员要全面地把切削加工、热处理和辅助工序三者一起加以考虑。一、机械加工顺序的安排原则1 .基面先行2 .先主后次3 .先粗后精4 .先面后孔有些表面的最后精加工安排在部装或总装工程中进行，以保证较高的配合精度。二、热处理工序的安排热处理工序在工艺路线中的位置安
