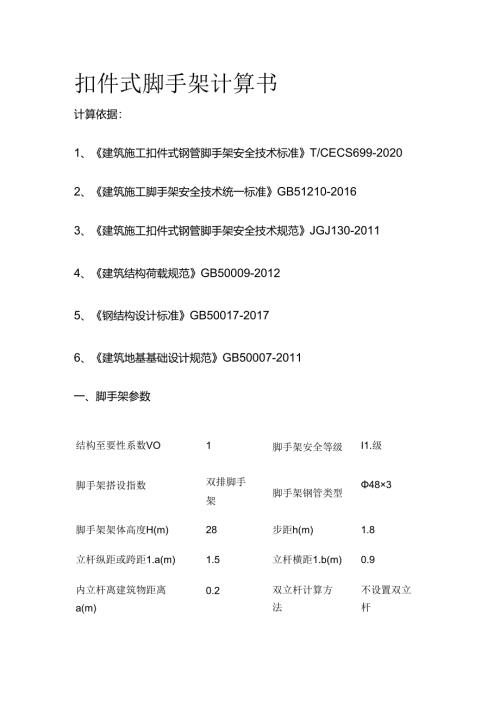

扣件式脚手架计算书全套.docx
扣件式脚手架计算书计算依据：1、建筑施工扣件式钢管脚手架安全技术标准T/CECS699-20202、建筑施工脚手架安全技术统一标准GB51210-20163、建筑施工扣件式钢管脚手架安全技术规范JGJ130-20114、建筑结构荷载规范GB50009-20125、钢结构设计标准GB50017-20176、建筑地基基础设计规范GB50007-2011一、脚手架参数结构至要性系数VO1脚手架安全等级I1.级脚手架搭设指数双排脚手架脚手架钢管类型48×3脚手架架体高度H(m)28步距h(m)1.8立杆纵距或跨距1.a(m)1.5立杆横距1.b(m)0.9内立杆离建筑物距离0.2双立杆计算方不设置双立a(m)法杆二、荷载设计脚手架设计类型装修脚手架脚手板类型竹芭脚手板脚手板自应标准值Gkjb(kNm2)0.1脚手板铺设方式2步1设安全防护网自肃标准值(kNm2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值Gkdb(kNm)0.17挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kNm)0.129装修脚手架作业层数2装修脚手架荷载标准值Gkzj(kNm2)2地区浙江杭州市安全网设置全封闭堪本风压0(kNm2)0.3风荷载体型系数US1.04风压高度变化系数麻(连墙件、取立杆稳定性)0.81.0.81风荷载标准值3kkNm2)(连墙件、单立杆稳定性)0.253,0.253计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置.方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值205横杆截面惯性矩107800f(Nmm2)I(mm4)横杆弹性模量206000横杆截面抵抗矩4490E(Nmm2)W(mm3)纵、横向水平杆布置承载能力极限状态q=1.3×(0.033+Gkjb×1.b(n+1.)+1.5×Gk×1.b(n+1.)=1.3×(0.033+0.1×0.9(2+1.)+1.5×2×0.9(2+1.)=0.982kNm正常使用极限状态q'=(O.O33+Gkjb×1.b(n+1.)+Gk×1.b(n+1)=(0.033+0.1×0.9(2+1.)+2×0.9(2+1.)=0.663kNm计算简图如下：1、抗弯验算Mmax=0.1q1.a2=0.1×0.982×1.52=0.221kNm=0MmaxW=1.×0.221×1064490=49.224Nmm2f=205Nmm2满足要求！2、挠度验算vma×=0.677q,1.a4(100EI)=0.677×0.663×15004/(100×206000×107800)=1.024mmvma×=1.024mmv=min1.a150,10=min1500150,10=IOmm满足要求！3、支座反力计算承载能力极限状态Rma×=1.IqIa=I.1×0.982×1.5=1.621kN正常使用极限状态Rma×'=1.1.q'1.a=1.1.×0.663×1.5=1.094kN四、横向水平杆验算承载能力极限状态由上节可知F1.=Rmax=I.621kNq=1.3×0.033=0.043kNm正常使用极限状态由上节可知F1.,=Rma×,=1.094kNq,=0.033kNm1、抗弯验翼计算简图如下：弯矩图(kNm)=OMmaxW=1.×0.49×106/4490=109.169Nmm2f=205Nmm2满足要求！2、挠度验算计算简图如下:变形图(mm)vmax=1.287mm(v=min1.b150,10=min900150,10=6mm满足要求！3、支座反力计算承载能力极限状态Rmax=I.64kN五、扣件抗滑承载力睑算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85扣件抗滑承载力验算：纵向水平杆：Rmax=1.×1.6212=0.81kN<Rc=0.85×8=6.8kN横向水平杆：Rmax=I×1.64=1.64kNRc=0.85×8=6.8kN满足要求！六、荷载计算脚手架架体高度H28脚手架钢管类48×3型每米立杆承受结构自亚标准值gk(kNm)立杆静荷载计算1、立杆承受的结构自重标准值NGIk单外立杆：NGIk=(gk+1.an20033h)H=(0129+1.5x2/2×0.0331.8)×28=4.389kN单内立杆:NG1.k=4.389kN2、脚手板的自重标准值NG2k1.单外立杆：NG2k1.=(Hh+1.)×1.a×1.b×Gkjb×1/2/2=(28/1.8+1)×1.5×0.9×0.1×1.22=0.559kN1/2表示脚手板2步1设单内立杆:NG2k1.=O.559kN3、栏杆与挡脚板自重标准值NG2k2单勺卜立杆:NG2k2=(Hh+1.)×1.a×Gkdb×1/2=(28/1.8+1)×1.5×0.17×1.2=2.I1.1.kN1/2表示挡脚板2步1设4、围护材料的自重标准值NG2k3单外立杆:NG2k3=Gkmw×1.a×H=0.01×1.5×28=0.42kN5、构配件自重标准值NG2k总计单外立杆：NG2k=NG2k1.+NG2k2+NG2k3=0.559+2.111+0.42=3.09kN单内立杆:NG2k=NG2k1.=0.559kN立杆施工活荷载计算外立杆：NQ1.k=Ia×Ib×(nzj×Gkzj)2=1.5X0.9×(2×2)2=2.7kN内立杆:NQ1.k=2.7kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.3X(NG1.k+NG2k)+1.5XNQ1.k=I.3×(4.389+3.09)+1.5×2,7=13.772kN单内立杆：N=1.3X(NG1.k+NG2k)+1.5XNQ1.k=I.3X(4.389+0.559)+1.5×2.7=10.482kN七、立杆稳定性验算脚手架架体高度H28立杆计算长度系数1.5立杆技面抵抗矩W(mm3)4490立杆截面回转半径15.9i(mm)立杆抗压强度设计值205立杆截面面积A(mm2)424f(Nmm2)连墙件布置方式两步两跨1、立杆长细比验算立杆计算长度Io=KPh=IX1.51.8=27mff1.=IOi=2.7×103/15.9=169.811<210满足要求！轴心受压构件的稳定系数计算：立杆计算长度IO=Kh=1.155×1.5×1.8=3.119m长细比入=Ioi=3.1191.03159=196132查规范表A得，=0.1882、立杆稳定性验算组合风荷载作用单立杆的轴心压力设计值N=1.3(NG1.k+NG2k)+1.5NQ1.k=1.3×(4.389+3.09)+1.5×2.7=13.772kNMwd=wQMwk=wQ(0.051.wk1.aH12)=0.6×1.5×(0.05×0.6×0.253×1.5×3.62)=0.133kNm=ON(A)+Mwd/W=1×(13772.158/(0.188×424)+132794.64/4490=202.35Nmm2<f=205Nmm2满足要求！八、脚手架架体高度验算不组合风荷载作用Hs1.=(AfO-(1.3×NG2k+1.5NQ1.k)(13×gk)=(0.188×424×205×10-31.-(1.3×3.09+1.5×2.7)(1.3X0.129)=49.341m组合风荷载作用Hs2=(AfO-(1.3×NG2k+1.5NQ1.k+MwdAW)(1.3×gk)=(0.188×424×205×10-3/1-(1.3×3.09+1.5×2.7+0.133×1000×0.188×4244490)(1.3×0.129)=35.283mHs=35.283m>H=28m满足要求！九、连墙件承载力验算连墙件布置方式两步两踏连堵件连接方式扣件连接连堵件约束脚手架平面外变形轴向力NO(kN)3连堵件计算长度IO(mm)600连墙件故面类型钢管连堵件型号48.3×3.6连墙件截面面积Ac(mm2)506连墙件截面回转半径i(mm)15.9连墙件抗压强度设计值f)(Nmm2)205连墙件为扣件连接方式双扣件扣件抗滑移折减系数0.85N1.w=1.5×k×2×h×2×1.a=1.5×0.253×2×1.8×2×1.5=4.099kN长细比入=0i=60015.9=37.736,直规范表A.0.5得，=0.896(N1.w+N0)(Ac)=(4.099+3)×103(0.896×506)=15.658Nmm20.85×f=0.85×205Nmm2=174.25Nmm2满足要求！扣件抗滑承载力验算：N1.w+N0=4.099+3=7.099kN0.85×12=10.2kN满足要求！十、立杆地基承载力验算地基土类型粘性土地基承载力特征值fg(kPa)140地基承载力调整系数mf0.4垫板底面积A(m2)0.25立柱底垫板的底面平均压力p=N(mfA)=13.772(0.4×0.25)=137,722kPa<fg=1.254×140=175.56kPa满足要求！
