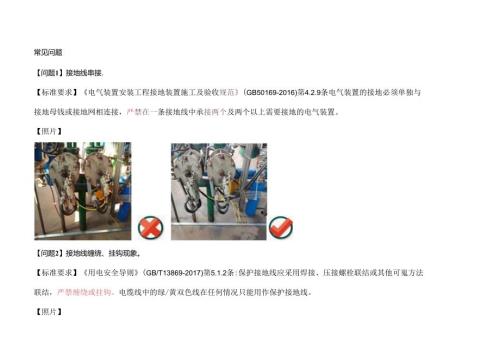

常见问题【问题1】接地线串接.【标准要求】电气装置安装工程接地装置施工及验收规范(GB50169-2016)第4.2.9条电气装置的接地必须单独与接地母钱或接地网相连接，严禁在一条接地线中承接两个及两个以上需要接地的电气装置。【照片】【问题2】接地线缠绕、挂钩现象。【标准要求】用电安全导则(GB/T13869-2017)第5.1.2条:保护接地线应采用焊接、压接螺栓联结或其他可嵬方法联结，严禁缠绕或挂钩。电缆线中的绿/黄双色线在任何情况只能用作保护接地线。【照片】【问题3】仪表外壳接地线连入可燃液体管道法兰上【标准要求】石油化工仪表接地设计规范(SH/T30812019)第4.1.7条：需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近连接到接地网或连接到己经接地的金属电线槽、金属保护管、电缆铠装层、金属支架框架平台、围栏、设备等金属构件上。【照片】【问题4】甲类仓库排风系统未设置导除静电的接地设施。【标准要求】建筑设计防火规范(2018版)(GB50016-2014)第9.3.9.1条:排除有燃烧或爆炸危险气体、蒸气和粉尘的排风系统，应符合下列规定：1排风系统应设置导除静电的接地装置。【照片】【问题5】甲类车间门口使用非防爆静电释放装置.【标准要求】防止静电事故通用导则(GB12158-2006)第6.1.10条:消除属于静电非导体物料的静电，应根据现场情况采用不同类型的静电消除器静电危险场所要使用防爆型静电消除器。【照片】防静电工程茵工与房量验收规范GB50944-2013r1。CA1d【问题6】爆炸危险区域内使用的铁质跨桥梯未设置静电接地线.【标准要求】防静电工程施工与质量验收规范(GB50944-2013)第13.2.5条:防静电工作区内所有不带电金属导体都应与共用接地系统的接地端子连接，不得存在孤立金属导体。【照片】【问题7】接地线使用单根铜线.【标准要求】电气装置安装工程盘、柜及.次回路接线施工及验收规范(GB50171-2012)第7.0.9条盘、柜上装置的接地端子连接线、电缆铠装及屏蔽接地线应用黄绿绝缘多股接地铜导线与接地铜排相连。【照片】【问题8】新增换热器、缓冲罐等缺少接地设施.【标准要求】石油化工电气工程施工及验收规范（SH/T3552-2021）第4.3.7条塔器容器、钢结构等防雷接地点数量应符合设计要求，连接应可靠：当上述金属设备（结构）本体作为接闪器时，接地点不应少于2处并应沿设备（结构）周边均匀布置,引卜.线的间距不应大于18%【照片】静电跨接应该如何做？【标准要求】化工企业静电接地设计技术规程(HG/T20675/990)第2.7.5条当金属法兰采用金属螺栓或k子相紧固时，一般情况可不必另装静电连接线。在腐蚀条件下，应保证至少有两个螺栓或卡子间的接触面，在安装前去锈和除油污，以及在安装时加防松螺帽等。化工企业静电接地设计技术规程编制说明对第275条的解释如下：从不少单位的实践经验来看，用金属螺栓相连的金屈法兰之间，单是螺栓相连，已具有足够的静电导通性。在有腐蚀条件下的安装要求，为的是确保导通性。石油化工有毒、可燃介质钢制管道工程施工及验收规范(SH35012011)第6214条不锈钢管道静电接地专用接地板应采用不锈钢板制作，接地引线不得与不锈钢管直接连接。石油化工仪表系统防雷设计规范(SHb3164-2021)第653条：接地连接导体与电气接地板宜采用带有防松垫片的镀锌钢螺栓压接的方式连接。防静电安全技术规范(SY"7385-2017)第223条静电接地的连接应满足卜列要求：a)当采用搭接焊连接时，其搭接长度应是扁钢宽度的2倍或圆钢直径的6倍。b)当采用螺栓连接时，其金属接触面应去锈、除油污，并加防松螺母或防松热片。c)当采用电池夹头、鳄式夹钳等器具连接时，有关连接部位宜设铜或铜合金材料制作的专用连接卡，并除油污，保持电气通路。泡沫灭火系统技术标准(GB50151-2021)第3.7.9条对于设置在防爆区内的地上或管沟敷设的干式管道，应采取防静电接地措施，且法兰连接螺栓数量少于5个时应进行防静电跨接.钢制甲、乙、丙类液体储罐的防雷接地装置可兼作防静电接地装置。化学工业污水处理与回用设计规范(GB50684-2011)第5310条隔油池(罐)的机电设备应采取防爆措施，并应设防静电接地设施。气体灭火系统设计规范(GB50370-2005)第6.0.6条经过有爆炸危险及变电、配电室等场所的管网、光体等金屈件应设防静电接地。情性气体灭火系统技术规范(CECS312:2012)第6.0.5条凡经过有爆炸危险和变电、配电场所的管网系统，应做防静电接地。【图集】CD90B4-88静电接地图集一，；密制衣eB848060u“3SB集似良好接地案例实践储罐接地标志的设置易燃液体汽车槽罐车上设置导静电专用“新接卡（接
